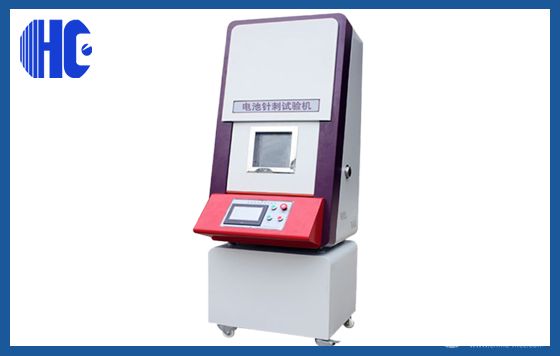

一、产品名称：电池针刺试验机
二、产品型号：HC-966
三、产品概述:本机适用于各类电池针刺测试，模拟电池遭受针刺后电池内部短路后的安全性能。
试验应在20℃±5℃的环境温度下进行，将接有热电偶的电池（热电偶的触点固定在电池大表面上）置于通风橱中，用直径2-8mm的无蚀锈钢针以10mm/s-40mm/s的速度刺穿电池最大表面的中心位置，并保持任意时间。
四、满足标准：
GB3836.4-2010《爆炸性环境第4部分:由本质安全型“i”保护的设备》
GB/T8897.4-2008《原电池第4部分
锂电池的安全要求》
YD/T2344.1-2011《通信用
磷酸铁锂电池组第1部分：集成式电池》
GB/T21966-2008《锂原电池和蓄电池在运输中的安全要求》
YD1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》
GB/T19521.11-2005《锂电池组危险货物危险特性检验安全规范》
YDB032-2009《通信用后备式锂离子电池组》
五、设备控制系统特点
控制线路
用于控制传感器工作，提供闭合回路反应；行程开关，解读行程传感器输出信号；限位行程超量，提供对油缸的保护；
位移传感器
算针刺行程与直线速度，以脉冲信号计算；
液压站
提供稳定压力与可变速度的动力源，高功率电机、国产优质泵提供稳定输出，溢流阀、电磁换向阀，减压阀提供可变速动力
六、设备技术参数：
l传动方式：液压驱动
l针刺方向:垂直于极板方向，1个样品只做一次针刺试验
l最大压力范围：20kN
l压力显示精度：0.1N，传感器分辨率：1/10,000；
l单位转换：kg,N,lb
l数据采样频率：100次/秒
l压缩空间：300*300*200mm（长*宽*高）
l机台针刺行程：200mm
l延时功能：0-9999 (H/M/S可任意设定及调整测试时间)
l钨钢针规格：ф2mm，ф3mm，ф4mm，ф5mm，ф6mm，ф7mm，ф8mm的耐高温钨钢针，长度100mm各1支
l针刺速度：以10-40mm/s的速度，从垂直于蓄电池极板的方向贯穿（钢针停留在蓄电池中）
l夹持方式：手动夹持
l温度采集系统：
温度测试范围：-10℃~400℃，温度精度：±0.5℃；
温度采集通道：2通道
模拟量输入类型：K型热电偶
l机台尺寸：900mm*730mm*2030mm(长*宽*高)
l机台重量：约280kg
l使用电源：AC380V，50HZ，10A
l设备功率：3.8kW
七、安全保护系统
1.过压保护：传感器已内设压力范围，有效阻止挤压力过大而破坏传感器及驱动电机；
2.欠相及逆相保护开关；
3.行程限位保护
4.线路保险丝过流保护
5.过载保护
八、设备使用条件
1．环境温度：室温～45℃
2．环境湿度：20%～80±5%R.H
3．大气压：86kPa～106kPa
4．周围无强烈振动，无阳光直接照射或其它热源直接照射
5．安装基面为地面，地面要求整洁平坦
6.使用电源条件：AC380V电源，三相四线制，可靠接地
