通过履带行走结构，实现了水洗一体机的移动作业，作业方式更灵活。油电双动力，既可外接电源，也可只用柴油。通过两次清洗，洗砂效果好，满足含泥量较高物料的洗砂要求。对洗砂污水进行洗砂回收，提高资源利用率。可具备卫星定位和锁机功能，支持多种形式的商业销售和合作。技术先进，智能监控和操控系统，具有无线远程监控、数据传递、数据分析及远程操控等功能。
产品简介
【产品名称】：履带式移动洗砂回收工作站
【进料粒度】：≤10mm
【处理水量】：50-270t/h
【适用物料】：河卵石、花岗岩、石灰石、玄武石、煤矸石、风化砂、河沙、黄沙等多种物料。
【应用范围】：该设备已经广泛应用于采砂场，矿场，工地，高速公路，道桥建设，混凝土搅拌站，水利水电，化工等多种行业。
【适用生产线】：河卵石制砂，花岗岩劈碎制砂，石灰石破碎磨粉，玄武石破碎制砂，煤矸石破碎制砂等多种物料生产线。
设备参数
工作原理
结构组成：主要由动力系统、行走系统、液压驱动及转向系统、工作系统、控制系统等组成；同时也可支持远程定位及锁机、故障监控、信息采集、无线远程控制等系统配置。

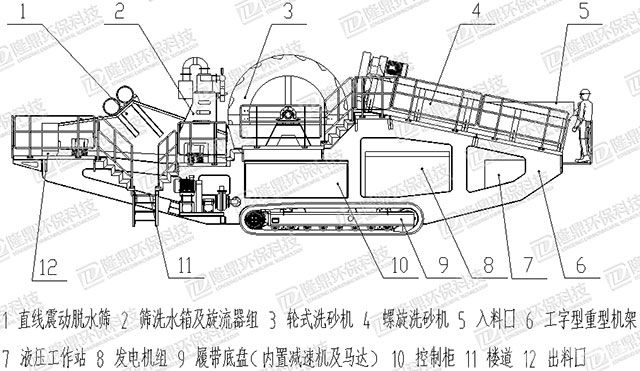

主要部件：履带装置、液压马达及行星减速机、发电机组（包括发动机和发电机）、液压工作站、控制柜、机架、工作装置（螺旋洗砂+轮式洗砂+细砂回收+脱水）、工作平台、行走遥控装置，以及选配的卫星定位机构、信息监控及信息传输系统等。
具体步骤：砂石物料经筛分设备分级过滤后，合格产品通过流槽或管道流入螺旋洗沙机。经螺旋搅拌机充分清洗，浸泡，打碎（针对泥性较大，效果很好），砂石与杂质，泥等得到充分分离。细沙与泥水沉积在螺旋洗的尾部，经由浓缩，回收装置实现细沙的回收。然后粗细沙石同时进入轮式洗沙机进行二次清洗，实现泥沙的彻底分离。然后粗砂经轮式洗沙机叶轮捞起进入高频脱水筛入料端，同时溢流的泥水经管道流入高频脱水筛水箱，再经由浓缩，分离装置二次回收进入高频脱水筛，经筛子的振动脱水，实现砂石的清洗，回收，脱水及干堆排放。
动能配置：当工作站移动至指定位置后，设备工作有两种选择，一是发电机组继续工作，制造的电能全部用于驱动设备上所有电机来进行作业。二是让发电机组停止工作，通过外接电源的方式，来驱动设备上所有电机作业。如果设备选配液压马达驱动，动能传递会多个中间环节，先由电能驱动液压站工作形成液压能，再由液压能驱动马达旋转来带动设备作业。
设备优势
1、操作简单作业更加灵活，可实现快速转厂，通过履带底盘，相比传统的轮式移动洗砂工作站，无需牵引，即可实现行走、倒退、转弯、爬坡等。履带行走可通过手持式遥控器实现，电控系统具备互锁功能，按钮操作和PLC触摸屏操控均可选择。电控系统具备故障诊断功能，行走适用电液比例控制技术，变频启动，启停柔和，跑偏可调，动能结构匹配合理、更节能。
2、油电双动力作业，提供有电液双动力接口，可满足来料输送、出料输送、照明、油缸等外围设备的工作。有电能时，工作装置可用电作业，工作环境无电能时，能通过柴油发电机组发电作业。所有设备标配电机驱动，也可选择液压马达驱动。
3、可支持视频监控、信号传输、无线远程控制等功能，也可通过作业数据信息记录，进行数据分析和故障分析。可支持远程定位及锁机功能，定位准确，锁机可靠，安全系数高。
4、技术先进、性能稳定，可与各类型皮带机及生产线自由组合，工艺布局更灵活。可根据客户要求量身打造特定机型。
