GP单缸液压破碎机

973

规格/型号：GP型

品牌：前牛

应用领域：选矿设备

产地：河南 - 焦作

厂家/供应商：焦作市前牛矿用设备有限公司

咨询电话:：13723162583 （请说明信息源自“中冶有色技术网”）

更新时间：2023-08-10

级别：已认证

GP单缸液压破碎机说明介绍

液压圆锥破碎机详情

技术参数

型号 Model （细碎型Fine Type）	腔型 Cavity（mm）	进料口Feed Inlet （mm）	排料口DischargeOutlet（mm）	进料粒度Max Feed particlesize（mm）	生产能力 Production Capacity (t/h)	电机功率 Motorpower（kw）	重量 Weight（kg）
GP100	A	150	7-39	120	35-135	90	5800
	B	130		105
	C	100		85
GP200	225	12-45	180	85-350	200-220	12700	80	60
	GP300		12-50				115-405	250-280	16700	125
										GP500	280	220	245-715	315-355	27000	80
GP800		320		18-80	430-1250	630					62000
型号Model （中碎型Medium Type）	进料口Feed Inlet（mm） Capacity（t/h） Weight （kg）
GPZ100	35-100	250	140-520	75-90	9500	250	210
		GPZ200				340	35-105	280	160-610	160-200	13400
GPZ300	380		320	250-870	220-250	18200		240
	GPZ500	500	45-105				420	300-1400	280-315	32700

产品忧势

?产量高.产能稳定

动锥顶部锥角小，物料依靠自身的重力下落速度快，有效提高破碎机产量；恒定的腔型系统

，衬板在不同的磨损情况下腔型保持不变，同时也保证了进料和生产能力不变。

?结构简单性能可靠

机械系统结构简单，故障率低，可.靠性高，运行稳定。在保.证综合性能的前提下，该机结构

经过处理，传动平稳性高，性能更可.靠。

?清腔快捷维修方便

该机集液压调整和液压保护于一体，清腔方便；维修工作都可以取出上机架后完成，衬

板更换时间短，节约停机维修时间。

?产品粒型好

该系列机型拥有多种腔型、冲程改变容易和多样式摆频，可适用于各粒度物料；多种排矿口

调整系统，排料口调整方便；同时采用层压破碎原理，产品粒型好。

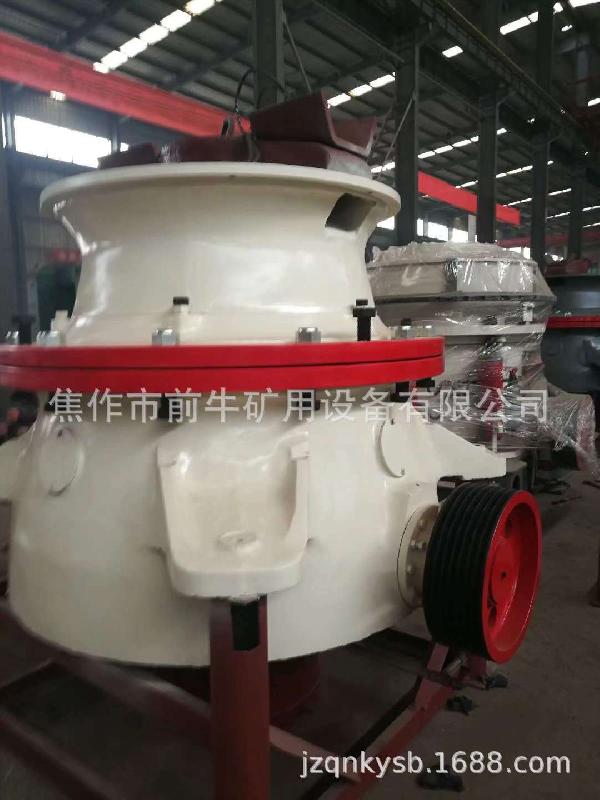

现场产品图片

点击插入图纸，便于买家了解产品尺寸或内部结构。

微信图片_20200415092556

工作原理

?单缸液压圆锥式破碎机主要由上架体、中架体、下架体、动锥部、偏心套部、传动部、液压缸部等部件组成。由电动机带动水平轴旋转，水平轴通过螺旋伞齿轮啮合带动偏心套旋转，再由偏心套带动动锥部做旋转摆动，从而实现连续的挤压破碎。

?GP系列单缸液压圆锥式破碎机通过调整动锥底部的液压缸推动主轴带动动锥部上下运动，调整动锥和定锥衬板之间的间距，从而控制产品粒度大小。同时液压缸也具有过载保护功能：当有不可破异物（如铁块）进入破碎腔时，触发蓄能器工作，液压缸自动使动锥下落，从而释放铁块保护破碎机。

用途/应用领域

应用在冶金、建材、筑路、化学与硅酸盐等行业中，适用于中等和中等以上硬度的各种矿石和岩石。

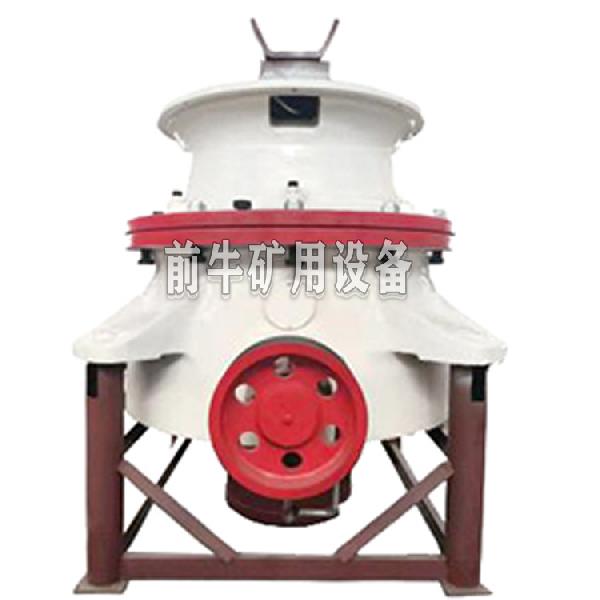

产品图片
