项目 | 内容 | 型号或参数 | ||

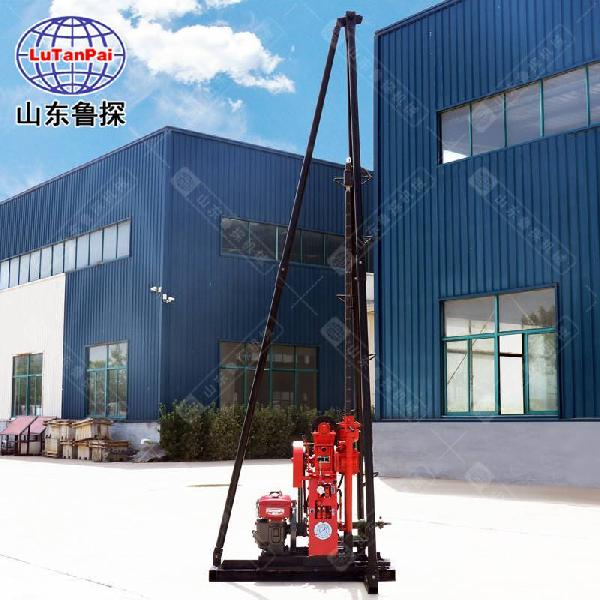

钻机主机 | 动力部分 | 柴油机 | ||
钻机重量 | 145KG | |||
钻机尺寸 | 1250*650*1050mm | |||
钻杆直径 | 38mm | |||
钻孔直径 | 46mm | 60mm | 75mm | |
钻孔深度 | 50-60m | 40-50m | 30-40m | |
变速箱档位 | 4档变速 | |||
回转器 | 夹持类型 | 钢珠球卡夹持型 | ||
立轴类型 | 六棱型 | |||
立轴对边长度 | 36mm | |||
立轴长度 | 1500mm | |||
立轴正转转速 | 220/580/960rpm | |||
立轴反转转速 | 130rpm | |||
立轴输出扭矩 | 210N.m | |||
立轴双油缸行程 | 400mm | |||
双油缸给进力 | 7KN | |||
双油缸提升力 | 15KN | |||
立轴空载上移速度 | 0.035m/s | |||
立轴空载下移速度 | 0.085m/s | |||
液压系统 | 油泵流量 | 10ml/r | ||
压力表压力范围 | 0~6MPa | |||
油泵额定压力 | 20MPa | |||
液压操纵阀档位 | 4档 | |||
给进压力 | 3MPa(450kg) | |||
提升压力 | 4.5MPa(680kg) | |||
液压油箱容量 | 4.6L | |||
卷扬机 | 额定提升重量 | 500kg | ||
离合方式 | 手动离合 | |||
卷筒钢丝绳容量 | 40m | |||
卷筒直径 | 60mm | |||
标配钢丝绳长度 | 10m | |||
标配钢丝绳直径 | 8mm | |||
塔架 | 塔架类型 | 插接一体塔 | ||
塔架高度 | 3m | |||
塔架额定负荷 | 1000kg |
