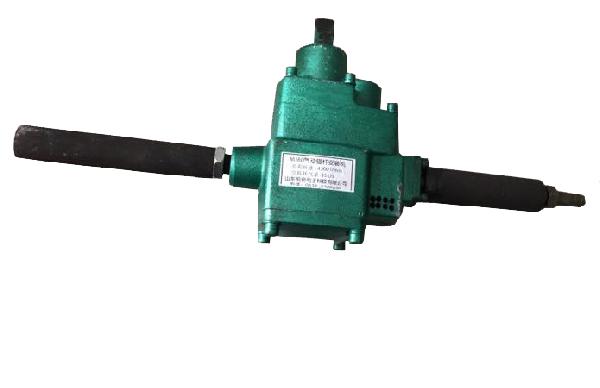

锚杆安装机

473

规格/型号：MJ60/80

品牌：暂无

应用领域：探矿设备

产地：山东 - 泰安

厂家/供应商：山东恒安电子科技有限公司

咨询电话:：18864833578（请说明信息源自“中冶有色技术网”）

更新时间：2023-08-31

级别：已认证

锚杆安装机说明介绍

MJ60型、MJ80型系列锚杆安装机一、适用范围 MJ60型、MJ80型系列锚杆安装机是在ZK19型矿用轨道气钻（鉴定证书：鲁煤管科鉴字[1996]第20号）基础上改进而成。该机具有安全防爆、扭矩大、重量轻、体积小、结构合理、使用维护方便等特点。主要应用于煤矿井下树脂锚杆搅拌及托盘螺母的安装。它的使用大大提高了树脂锚杆的安装效率和支护质量，降低工人劳动强度，改善劳动条件。二、参数规格额定压力：0.5MPa MJ60型：工作压力0.4-0.63MPa 额定工作转速165r/min 额定扭矩30N.m 扭矩>60N.m 空转转速>330r/min 额定功率0.66Kw 空转耗气量1.98m3/min 噪音<118dB（A）气管内径16mm 机重4.8Kg MJ80型：工作压力0.4-0.63MPa 额定工作转速165r/min 额定扭矩40N.m 扭矩>80N.m 空转转速>330r/min 额定功率0.90Kw 空转耗气量2.4m3/min 噪音<118dB（A）气管内径16mm 机重6.6Kg 三、工作原理 MJ60型、MJ80型系列锚杆安装机主要由叶片式气马达、减速器、进气操纵手柄、辅助手柄等部分组成。使用时高压气流经进气操纵手柄进入叶片式气马达，使转子高速旋转，经减速器减速后，由输出轴输出动力。该机具有双向旋转功能，当逆时针转动进气操纵手柄时，安装机可实现正转，用于锚杆搅拌及螺母的扭紧。中间位置关闭。顺时针转动时，安装机实现反转，用于拆卸搅拌头及螺母等。四、使用方法（一）锚杆搅拌 1、在锚杆丝头大于120mm时，将合适的搅拌头旋入所要安装的锚杆上，先用锚杆将树脂药卷推入钻好的孔内，再将安装机输出轴四方头插入搅拌头四方孔内，逆时针转动操纵手柄，安装机即带动锚杆旋转，锚杆即开始搅拌，此时两臂用力向前推进，将锚杆推至合适位置，搅拌大约10-40秒后反向转动进气操纵手柄停止供气，安装机停止旋转，随后将安装机取下。待树脂药圈完全凝固后，将安装机输出轴插入搅拌头四方孔内，顺时针转动操纵手柄，将搅拌头拆下，整个搅拌过程即结束。 2、当锚杆丝头小于120mm时，可直接将螺母旋入锚杆丝头上，用扳套直接将螺母与安装机四方头相连，进行搅拌，搅拌方法同1.锚杆完全凝固后，再将螺母用安装机拆下。（二）安装托盘及螺母将托盘及螺母装在凝固好的锚杆尾部，将相应的扳套装在安装机输出轴上，并与锚杆螺母相连，逆时针转动操纵手柄，瞬间即可将螺母紧固。在螺母紧固时，由于安装机输出扭矩较大，故要随时注意关闭操纵手柄。六、注意事项合理的使用与保养才能充分体现安装机的使用性能和延长使用寿命，为此在使用中应做到以下几点：1、在没有设油雾器的管路上使用时，每班使用前应在安装机送气口处滴几滴机油，以减小发动机磨损。2、安装机在接气管前应将管路内积水及杂质吹干净，以免影响发动机性能。3、由于机壳采用铝合金制造，故严禁对其摔、砸、压。4、工作间隙应将其挂在巷道的合适位置，严禁将其放入水中。5、安装机一般在连续使用4~5周后解体清除机内杂质，并在轴承及齿轮处涂上润滑脂。
