欧版颚式破碎机

欧版颚式破碎机

933
规格/型号:SKJ
品牌:上海山启机械
应用领域:选矿设备
产地:河南 - 郑州
厂家/供应商:上海山启机械销售有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-11-21
级别:待认证

欧版颚式破碎机说明介绍

设备简介

SKJ系列欧版颚式破碎机被用于粗、中碎作业。该机器集结了破碎技术和制作工艺,在结构设计、工作性能、使用寿命、设备维护等方面具有其的优越性,是坚硬、强腐蚀性物料进行高效破碎时的很好的选择。目前,上海山启新研制开发生产的欧版SKJ颚式破碎机已成为高速公路、铁路、机场跑道、矿山、建材、冶金、化工等领域受青睐的颚式破碎机之一。



性能特点

1.动颚总成使其更经久耐用。动颚总成由高质量铸钢件(焊接件)构成,大型飞轮(皮带轮)采用整体铸钢工艺,重型偏心轴经锻打加工而成,使得SKJ系列颚式破碎机可靠性更高。

2.整体式铸钢结构轴承座。整体铸钢轴承座能够与机架配合,同时也大大增强了轴承座的径向强度,降低了设备的维护成本。

3. 轴承规格更大、承载能力更强。SKJ系列颚式破碎机采用了比同规格破碎机更大更耐用的轴承,其更高的承载能力和有效的迷宫密封设计显著延长了轴承使用寿命。

4.对称“V”型破碎腔。对称"V"形腔型设计,肘板大倾角、大冲程、合理转速,使进料粒度更大、产量更高、粒度更加均匀,颚板磨损降低。

5.安全快捷的排料口调整装置。采用液压楔块式排料口调整装置,方便调节排料口大小,提高检修自动化程度。在供电中断导致设备带负载停机而需要清腔时,该系统方便操作,缩短停机时间。

6.更合理的动力学参数设计,破碎腔底部有效冲程更大。SKJ系列采用大离心力和陡肘板倾斜角设计,大冲程,合适的转速和飞轮惯性保证了更好的破碎性能。

7.采用齿形护板。SKJ系列欧版颚式破碎机采用新型齿形护板,提高产量,延长易损件维护周期。

8.结构设计更合理,性能更稳定。整机采用模块式设计,方便拆卸和运输。高出的动颚齿板既能有效保护动颚和轴承室,又能保证下料畅通,避免塞料现象,实现更佳的连续破碎作业性能。

9.一体化的电机机座。SKJ系列颚式破碎机的电机机座与破碎机的机架一体安装,减少了破碎机安装空间和“V”型带的长度。由于破碎机与整体电机座同步运动以及电机机座上枢轴的位置可以调整从而能够调节电机“V”型带的张力,“V”型带的使用寿命更长。

10.特殊减振装置,有效保护设备。SKJ系列颚式破碎机的橡胶减振装置和限位块通过吸收振动峰值载荷,并允许破碎机横向和纵向位移,从而有效的降低破碎机对基础的冲击。的安装系统,避免地脚螺栓损坏颚式破碎机的基础。

11.安全可靠性更高。SKJ系列颚式破碎机的飞轮护罩用螺栓连接在破碎机的侧板上,有效的保护破碎机操作者,而且方便维护。

技术参数

型号 SKJ630×1000 SKJ870×1100 SKJ1100×1300 SKJ1200×1600
进料口尺寸(mm) 630×1000 870×1100 1100×1300 1200×1600
大进料口尺寸(mm) 580 720 960 1180
出料口尺寸(mm) 80-180 85-220 120-260 165-320
处理能力(t/h) 100-230 130-450 260-780 450-1200
电机(kw) 75 110 160 220
外形尺寸(mm) 3763×2280×2644 4124×2480×3020 4836×2762×3489 6700×4040×4465


注:上海山启机械制造有限公司保留更改产品设计与规格的权利,届时恕不另行通知.

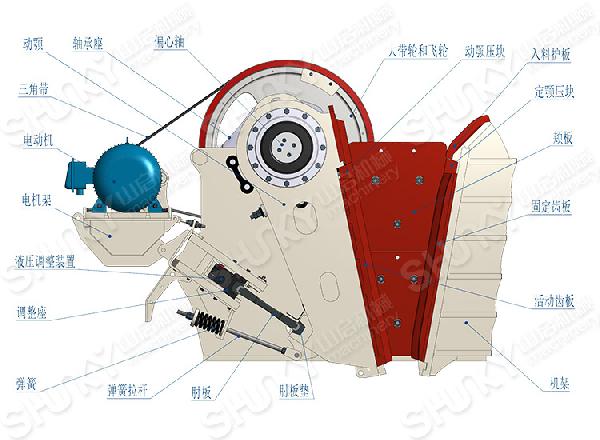

原理结构

SKJ系列欧版颚式破碎机主要由:电机及电机调整装置、动颚、动颚护板、动颚板、入料护板、边护板、定颚板、肘板、拉杆及弹簧、调整装置、机架等组成。
