球磨机

849

规格/型号：暂无

品牌：通晓机械

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：河南通晓机械设备有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-15

级别：已认证

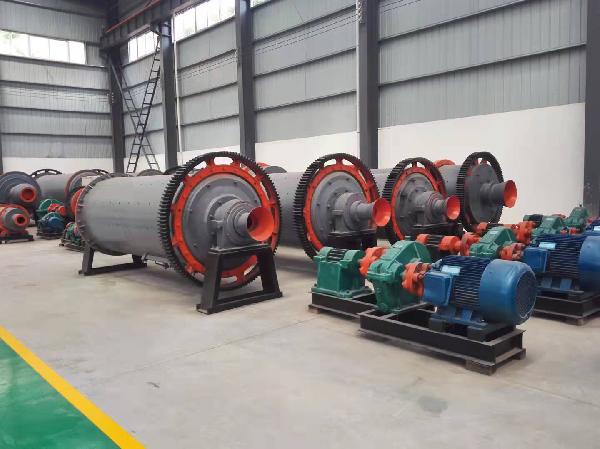

球磨机说明介绍

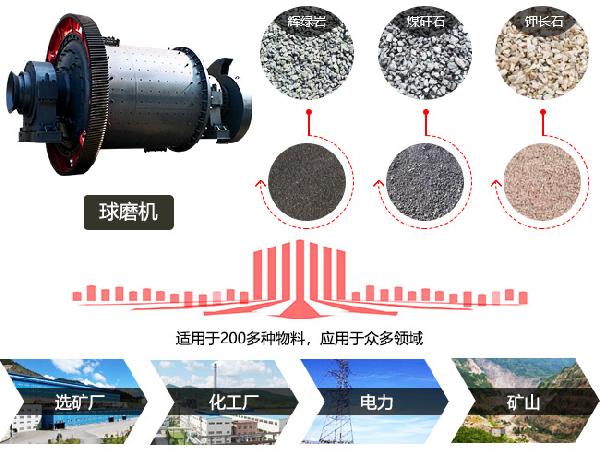

球磨机应用领域图解

球磨机是物料被破碎之后，再进行粉碎的关键设备，主要由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等部分组成。我公司生产的球磨机在节能减耗、提高产量、绿色环保等方面都有着不错的效果，可对各种矿石和其它可磨性物料进行干式或湿式粉磨，广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

性能特点

1、工作可靠，维修方便：大大简化了传动装置，使减速机和齿轮的检修及维护更加方便，减少了检修维护的停机时间以及操作人员的劳动强度，运转平稳，工作可靠。

2、耐磨性良好：中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

3、使用寿命长：将行星齿轮系改为行星滚轮系，采用金属轮与耐磨高分子材料轮之间完全的滚动摩擦传动，将噪音和磨损都降到极小，而且在操作和运行过程中不会出现齿轮断裂与损坏现象，极大地延长了齿轮的使用寿命。

工作原理

球磨机工作时，物料由进料端空心轴装入筒体内，当球磨机筒体转动时候，研磨体由于惯性、离心力和摩擦力作用，使它附在筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。物料由进料装置经入料中空轴螺旋均匀地进入球磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

技术参数

规格型号	筒体转速（r/min）	装球量（t）	进料粒度（mm）	出料粒度（mm）	产量（t/h）	电机功率（kw）	总重量（t）
规格型号	筒体转速（r/min）	装球量（t）	进料粒度（mm）	出料粒度（mm）	产量（t/h）	电机功率（kw）	总重量（t）
Ф900×1800	36-38	1.5	<20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	36	2.7	<20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	<25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	<25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	32.4	5	<25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	29.7	7.5	<25	0.074-0.4	2-5	75	19.5
Ф1500×4500	27	11	<25	0.074-0.4	3-6	110	22
Ф1500×5700	28	12	<25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	<25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	<25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	<25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	<25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	<25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	<25	0.074-0.4	8-43	245	56
Ф2100×7000	23.7	26	<25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	<25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	<25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	<25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	<25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	<25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	<25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	<25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	<25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	<25	0.074-0.4	按工艺条件定	630	149
