圆振动筛

887

规格/型号：暂无

品牌：上海山启机械

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：上海山启机械销售有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-10

级别：待认证

圆振动筛说明介绍

产品介绍

我公司生产的YZS圆振动筛是一种新型筛分设备，振动轨迹为圆，是专为采石场筛分料石设计的，也可供选煤、选矿、建材、电力及化工等部门作产品分用。圆振动筛具有结构、激振力强、振动噪音小、易于维修、坚固耐用等特点。我公司生产的圆振筛产量能耗均达到标准，居外水平，备受各行业用户的好评。在结构上采用筒体式偏心轴激振器及偏块调节振幅，的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力，是一种多层的新型振动筛。圆振动筛型物料筛淌线长，筛分规格多，各档规格筛选清晰，筛分效率高，不易堵塞。具有结构合理、激振力强、振动噪音小、坚固耐用、维修方便等优点，圆振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分，是破碎筛分机组上的理想设备。当安装了小孔径筛网时，必须加水喷淋才能筛分潮湿的粘性物料。

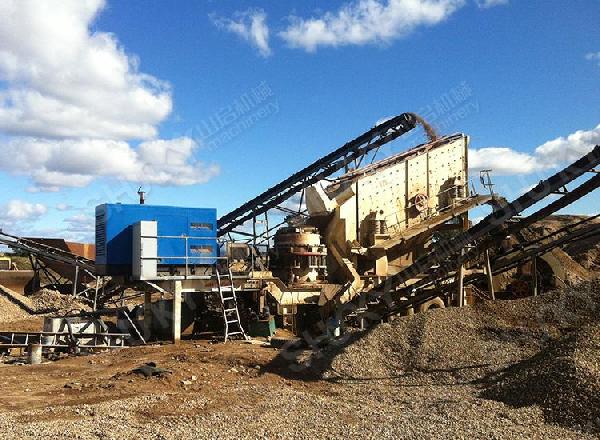

YZS圆振动筛工作现场

性能优势

1、振动筛结构新颖，技术，处理能力大，筛分效率高；

2、圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便；

3、圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔；

4、圆振动筛采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。

技术参数

型号	筛面尺寸（mm）	筛面层数	最大进料边长（mm）	处理能力（t/h）	电动机功率（kw）	振动频率（r/min）	双振幅（mm）
2YZS-1237	3700×1200	2	300	25-120	11	870	5-9
3YZS-1237	3700×1200	3	300	25-120	11	870	5-9
2YZS-1548	4800×1500	2	300	30-275	15	870	5-9
3YZS-1548	4800×1500	3	300	30-275	15	870	5-9
4YZS-1548	4800×1500	4	300	30-275	18.5	870	5-9
2YZS-1848	4800×1800	2	350	56-330	18.5	870	5-9
3YZS-1848	4800×1800	3	350	56-330	18.5	870	5-9
4YZS-1848	4800×1800	4	350	56-330	22	870	5-9
2YZS-1860	6000×1800	2	350	65-586	18.5	870	5-9
3YZS-1860	6000×1800	3	350	65-586	22	870	5-9
4YZS-1860	6000×1800	4	350	85-586	22	870	5-9
2YZS-2160	6000×2100	2	350	81-720	30	730	5-9
3YZS-2160	6000×2100	3	350	100-720	37	730	5-9
4YZS-2160	6000×2100	4	350	100-720	45	730	5-9
2YZS-2460	6000×2400	2	350	150-850	30	770	5-9
3YZS-2460	6000×2400	3	350	150-850	37	770	5-9
4YZS-2460	6000×2400	4	350	150-850	37	770	5-9
3YZS-2670	7000×2600	3	350	180-980	37	730	5-9
2YZS-3060	6000×3000	2	400	200-1080	45	770	5-9
3YZS-3060	6000×3000	3	400	220-1150	55	770	5-9
3YZS-3075	7500×3000	3	400	220-1200	55	800	5-9

工作原理

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

内部结构

电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
