充气搅拌式浮选机

1170

规格/型号：XCF型

品牌：鑫海矿装

应用领域：选矿设备

产地：山东 - 烟台

厂家/供应商：山东鑫海矿业技术装备股份有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-11-07

级别：已认证

充气搅拌式浮选机说明介绍

【产品简介】：一款自吸浆的充气机械搅拌式浮选机设备（作为KYF型浮选机的吸入槽）。

【处理能力】：0.2～38 m3/min

【应用范围】：可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。

【产品改进】：XCF浮选机槽体与KYF型浮选机相同，不同的是在叶轮的上方设有一个盖板，以形成一个负压区，可自吸矿浆，但功耗略高一些。

【优势特点】：

鑫海该浮选设备结构简单，搅拌能力强；

空气分散均匀，气浆结合好；

尾砂沉积少，圆周速度低，功耗小；

可与KYF型浮选机构成联合浮选机组作吸入槽；

该机结构特点与性能与KYF型浮选机相似，不同的是在叶轮的上方特别设有一个定子，以形成一个特别的负压区，自吸矿浆。

在浮选过程中，合理的使用浮选药剂，能更有效的分选出有用的矿物与脉石矿物。

【工作原理】：

XCF浮选机工作原理主要是通过电机传动装置和空心主轴带动叶轮旋转。槽内矿浆从四周通过槽底经叶轮下叶片内缘吸入叶轮下叶片间，与此同时，由外部给入的低压空气，通过横粱、空气调节阀、空心主轴进入下叶轮腔中的空气分配器，然后通过空气分配器周边的小孔进入叶轮下叶片间，矿浆与空气在叶轮下叶片间进行充分混合后，由叶轮下叶片外缘排出。由于浮选机叶轮旋转和盖板、中心筒的共同作用，在叶轮上叶片内产生一定的负压，使中矿泡沫和给矿通过中矿管和给矿管流人中心筒内，并进入叶轮上叶片间，最终从上叶片外缘排出。由叶轮下叶片外缘排出的矿浆和空气混合物与叶轮上叶片外缘排出的中矿和给矿经安装在叶轮周围的定子稳流并定向后，进入槽内主体矿浆中，矿化气泡上升到矿浆表面形成泡沫层，矿浆一部分返回叶轮下叶片间进行再循环，另一部分通过槽间壁上的流通孔进入下一槽进行再选别或作为某一最终产品排出。xcf充气浮选机叶轮隔离盘的作用是使下叶片排出的矿浆和空气混合物不影响叶轮上叶片的吸浆。

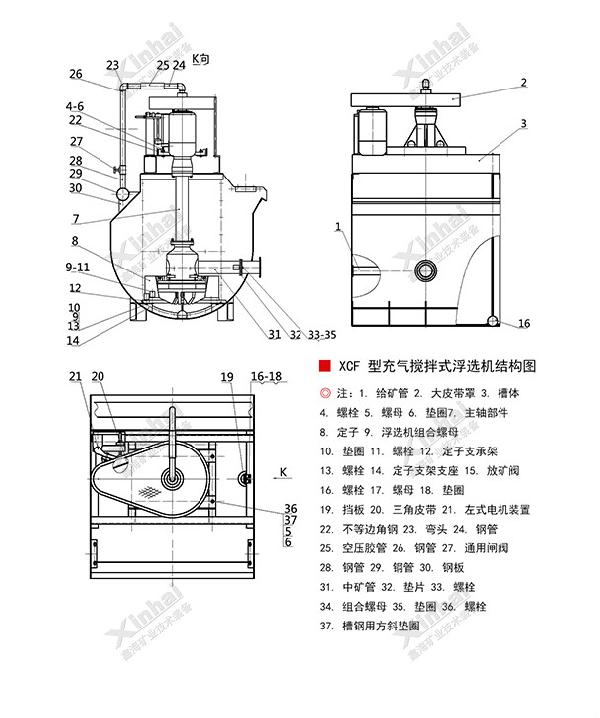

XCF浮选机结构如图所示，由容纳矿浆的槽体、带上下叶片的大隔离盘叶轮、径向叶片的座式定子、对开式圆盘式盖板、对开式中心筒、带有排气孔的连接管、轴承体以及空心主轴和空气调节阀组成。深槽型槽体，有开式和封闭式两种结构。轴承体有座式和侧挂式，安装在兼作给气管的横梁上。xcf型浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。
