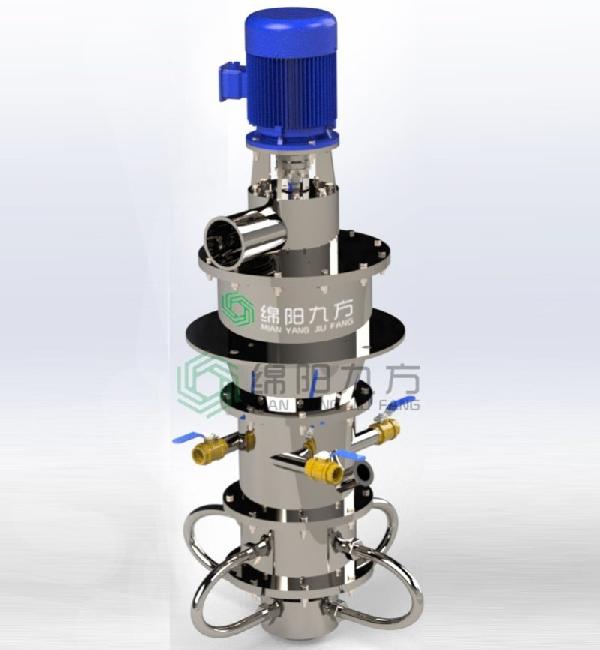

超音速流化床气流粉碎机

617

规格/型号：JFQ50~JFQ800

品牌：绵阳九方

应用领域：选矿设备

产地：四川 - 绵阳

厂家/供应商：绵阳九方环保节能科技有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2024-01-04

级别：已认证

超音速流化床气流粉碎机说明介绍

JFQ系列超音速流化床气流粉碎机流化床气流粉碎机的工作原理决定了它适用领域广、成品细度高、分级精度高等特点，与空气压缩机、冷干机、旋风收集器、除尘器、引风机、控制柜等组成一整套完整的气流粉碎系统。


设备原理

气流粉碎机就是压缩空气经过冷却、过滤、干燥后，经喷嘴形成超音速气流射入粉碎腔，在压差作用下使物料流态化，被加速的物料在多个喷嘴的交汇点汇合，产生剧烈的冲击、碰撞、磨擦、剪切而达到颗粒的超细粉碎，被粉碎的细粉随上升气流输送至上部的涡轮分级机，在分级轮离心力和风机抽力的作用下将符合细度的微粉排出，并进入下级分级继续分选或收集，净化的气体由引风机排出。


设备特点

1、空压机组选用国内优质知名品牌空压机组，采用三级精密过滤器。

2、设备现场控制柜设计选用为PLC控制柜。只需调整部分参数可实现多种产品多种粒度要求。

3、粉碎产品的粒径可达到微米级甚至亚微米级。

4、成品粒度分布窄，且均匀。

5、气流粉碎机粉碎过程，物料不会升温，温度处于常温状态（即15℃左右）。尤其适合低熔性、热敏性及挥发性物料的粉碎。

6、无介质粉碎无污染，粉碎产品纯正。

7、粉碎粒度范围广，成品粒径在d97=3～74μm范围内任意调节，机型全，产量在5～1000kg/h的机型任选，涡轮分级机分级，粒度分布集中成品中无过大颗粒。

8、系统负压作业，无粉尘污染，生产环境优良健康。

9、结构简单、无运动部件，容易拆装；

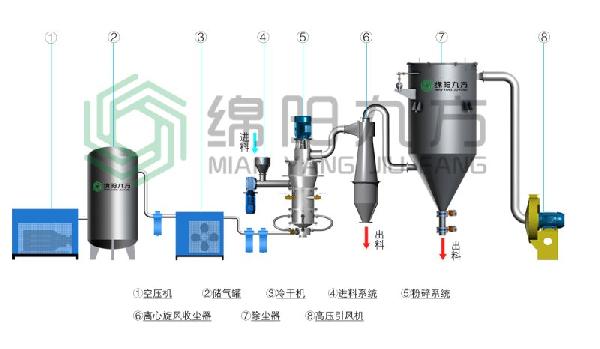

工艺流程


技术参数

型号	空气耗量 (m3/min)	空气压力 (MPa)	进料粒度 (mm)	产品粒度 (μm)	生产能力 (kg/h)	装机功率 (Kw)
JFQ-50	1.7	0.8	≤1	3～74	1～3	≤20
JFQ-100	3.6	0.8	≤1	3～74	1～5	≤35
JFQ-200	10	0.8	≤2	3～74	15～30	≤75
JFQ-300	16	0.8	≤2	3～74	30～80	≤120
JFQ-400	22	0.8	≤5	3～74	80～200	≤168
JFQ-600	40	0.8	≤5	3～74	200～500	≤320
JFQ-800	60	0.8	≤5	3～74	500～1000	≤600

应用领域

绵阳九方环保节能科技有限公司自主研发设计、生产制作的超音速气流粉碎机广泛应用于化工、磨料、陶瓷、环保、新材料、新能源、非金属矿、医药食品、粉末冶金、电池材料等低温、高纯度和高硬度干式物料的超微粉碎和分级分段。

设备说明

客户需自备：空压机组(四件套)，配电室到主机之间的电线电缆等配件。
