1、工作原理

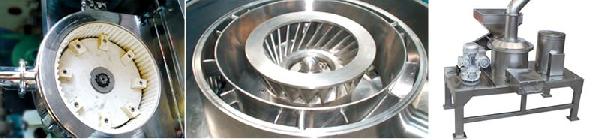

物料进入粉碎机后,随气流在粉碎盘与齿圈形成的粉碎区内高速旋转,在旋转过程中受到磨擦、剪切、碰撞等多个粉碎力叠加冲击而瞬间粉碎,粉碎后的物料被上升气流运动至分级区,由高速旋转的分级轮筛选出符合粒度要求的细粉,进入旋风收集器或
除尘器收集;未达到粒度要求的粗粉返回粉碎区继续粉碎。
2、设备技术特点
●粉碎分级一体化设计,通过调整分级轮获得理想的产品粒度。
●结构紧凑、占地面积小,装机功率低、应用范围广,性价比高。
●可以根据物料的特性,粉碎部件灵活改变(棒状、锤头、齿状等)获得不同的粉碎力,提高粉碎效率。
●高耐磨:锤头、齿圈、分级叶轮采用耐磨
新材料加工制作,特殊工艺加工;
●高环保:整套系统密闭粉碎、收集,无粉尘外漏,噪音低,生产过程清洁环保;
●多用途设计:可与分级机、
振动筛等串联使用,适用粒度分布集中、超细化要求;
●防爆、风冷、加热设计:氮气保护循环工艺,确保易氧化危险材料的连续稳定运行;
●适应于D50 5~75um之间的产品粉碎。
3、应用领域:食品、医药行业,如山梨醇、木糖醇、柠檬酸钙、黄原胶、果胶、藻酸盐、凝胶、茶、砂糖、糖、盐以及化工行业等。
CSM-VD粉碎机技术参数表
型号/参数
|
CSM-280VD
|
CSM-350VD
|
CSM-510VD
|
CSM-760VD
|
CSM-1000VD
|
CSM-1250VD
|
配套动力(kw)
|
粉碎盘
|
7.5
|
11~15
|
22~30
|
45~55
|
90~110
|
132~160
|
分级叶轮
|
1.5
|
2.2
|
4~5.5
|
7.5~11
|
15
|
18.5~22
|
喂料器
|
0.55~1.1
|
转速(r/min)
|
粉碎盘
|
7500
|
6200
|
4200
|
2800
|
2100
|
1700
|
分级叶轮
|
500~4500
|
500~4000
|
400~3000
|
300~2500
|
250~2000
|
200~1600
|
喂料器
|
20~100
|
#####处理风量(m3/h)
|
700
|
900
|
3000
|
5400
|
10000
|
15000
|
粉碎粒度(um)
|
5~300
|
10~300
|
产 量(kg/h)
|
2~100
|
10~400
|
15~600
|
30~1200
|
60~1500
|
300~3000
|
注:产品与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。
