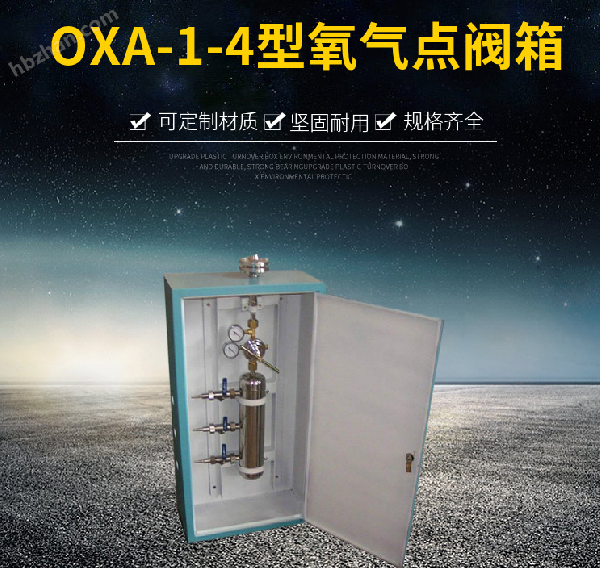

一、氧气点阀箱概述
外部保护箱采用烤漆防锈,阀箱接点可供1-4把焊炬同时或分别单独使用。由于每个接点分别配有减压器,避免了同时使用时压力、流量的波动,内部所有管路均采用不锈钢(1Cr18Ni9Ti)制造。阀箱门装有箱体锁,便于集中管理,可避免因误操作而造成的能量浪费和泄漏引起的不安全因素。产品分为1型、2型、3型、4型,定货时请注明点阀箱型号。
二、氧气点阀箱用途
适用于金属气割、气焊、火焰表面清理和热加工的氧气管路用户点,氧气瓶组、氧气汇流排配套使用于上述各种用户点。

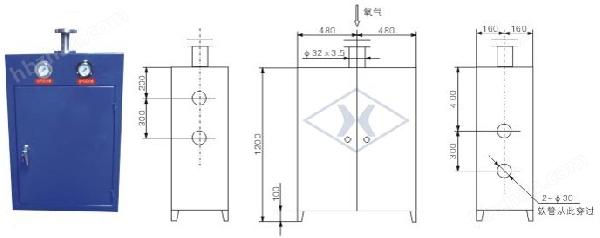

三、安装示意图
四、结构特点
本产品外部保护箱采用天蓝色烤漆防锈,阀箱接点可供1-4把焊炬或割炬分别使用,也可供同时使用。由于每个接点都分别配有减压器避免了同时使用时压力、流量的波动,内部所有管路均采用不锈钢(1Cr18Ni9Ti)制作。阀箱门接有箱体锁,便于集中管理,可避免因误操作造成的能源浪费和泄漏引起的不安全因素。
五、产品技术参数
型号
|
OX/A-1型
|
OX/A-2型
|
OX/A-3型
|
OX/A-4型
|
正常使用压力MPa
|
0.1~1.6
|
0.1~1.6
|
0.1~1.6
|
0.1~1.6
|
流量m3/h
|
15~60
|
30~120
|
45~180
|
60~240
|
接口规格
|
DN10×1
|
DN10×2
|
DN10×3
|
DN10×4
|
外形尺寸mm
|
1200×960×360
|
1200×960×360
|
1200×960×360
|
1200×960×360
|
由于使用环境的特殊性,氧气点阀箱稳定性、可靠性也显得越来越重要,设备工作状态的好坏将直接影响自动控制过程。
在现场使用中,很多往往不是因为点阀箱本身质量所引起,而是对点阀箱的安装使用不当所造成的,如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此点阀箱六、安装使用时要注意
1.要求环境温度应在-25~60℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。
2.在安装之前,应首先检查点阀箱上的铭牌标记是否与设计要求相符。
3.点阀箱一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
4.在有震源的地方要远离振源或增加防振措施。
5.安装全天候阻火点阀箱的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量设置平台,以利于操作手轮和便于进行维修。
6.全天候阻火点阀箱安装前应对管路进行清洗,排除污物和焊渣。
为了确保氧气点阀箱在运行时能正常工作,并使系统安全运行,同时还应对以下项目进行调试。基本误差限;回差;全行程偏差;死区;泄漏量。
如果是对原系统中点阀箱进行了大修,除了对上述各项进行校验外,还应对旧阀的填料函和连接处等部位进行密封性检查。
