工频干式试验变压器

工频干式试验变压器

415
规格/型号：暂无
品牌：暂无
应用领域：冶金设备
产地：上海 - 上海
厂家/供应商：上海旺徐电气有限公司
咨询电话:：13918091972（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-15
级别：已认证

工频干式试验变压器说明介绍

串级变6/150工频干式试验变压器利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强

本系列产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

串级变6/150工频干式试验变压器

干式试验变压器技术指标：

1、阻抗电压:≤12%2、输出电压波形:正弦波3、表面温升:＜55℃4、空载损耗:＜0.4%5、允许连续运行时间:1小时6、间续运行时间:连续

技术参数：



规 格 型 号

容 量

输入

电压

输出

电压

输出

电流

输出直流高压

重 量


（ kVA ）

（ V ）

（ kV ）

（ mA ）

（ kV ）

（ kg ）


GTB-1.5/50

1.5

200

或

400

50

30

70

15


GTB-3/50

3

60

20


GTB-5/50

5

100

30


GTB-10/50

10

200

40


GTB-15/50

15

300

50


GTB-20/50

20

400

55


GTB-25/50

25

500

60


GTB-30/50

30

600

65


GTB-5/100

5

200

或

400

100

50

140

60


GTB-10/100

10

100

65


GTB-15/100

15

150

70


GTB-20/100

20

200

75


GTB-25/100

25

250

80


GTB-15/120

15

120

125



85


GTB-20/120

20

160



90


GTB-25/120

25

200



95


GTB-30/120

30

250



100


串级变6/100

3kVA/50kV串6kVA/50kV


串级变6/150

3kVA/75kV串6kVA/75kV


串级变6/150工频干式试验变压器

注：以上提供的目录，为本公司生产的干式试验变压器，特殊规格，也可根据用户提供的参数和要求设计生产，以满足用户的需要。

干式试验变压器工作原理：

本系列产品输入电压为200V或400V利用电磁感应原理根据需要改变输入电压，即可获得输出高压从零伏连续可调到额定的zui高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端,即可改变输入电压，从而获得不同值的直流高压输出。本系列产品的具体工作原理见图（1），当用作串级使用时，其联线方式见图（2）。

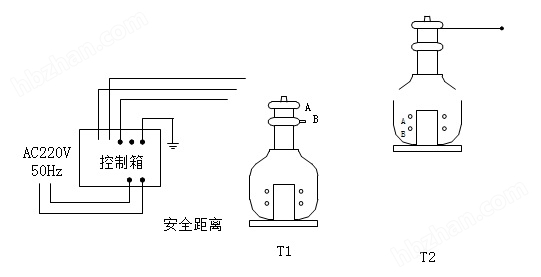

工频试验变压器原理图

图（1）原理图

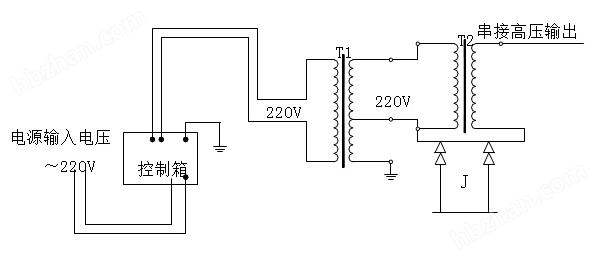

工频试验变压器联线方式示意图

图（2）联线方式示意图
