高精度气体涡轮流量计

920

规格/型号：暂无

品牌：海恩斯

应用领域：废水处理设备

产地：江苏 - 无锡

厂家/供应商：无锡海恩斯自动化仪表有限公司

咨询电话:：15161684545（请说明信息源自“中冶有色技术网”）

更新时间：2024-03-07

级别：已认证

高精度气体涡轮流量计说明介绍

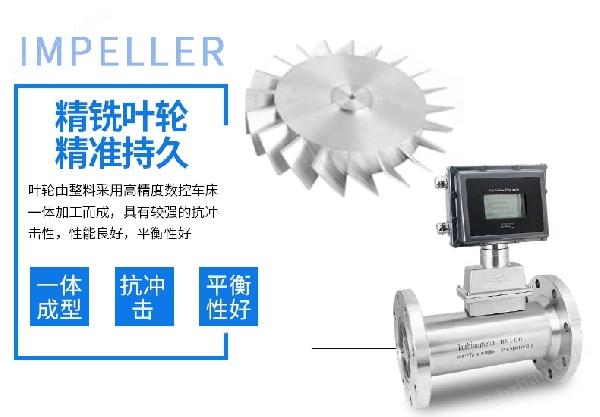

高精度气体涡轮流量计氢气氮气测量气体智能涡轮流量计采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。图中感应线圈和

高精度气体涡轮流量计氢气氮气测量产品特点

1、采用传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长;

2、采用微处理器与的集成芯片，运算精度高、整机功能强大，;

3、采用的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行;

4、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度;

5、采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择;

6、流量计表头可180°旋转，安装使用简单方便;

7、高度，一般可达±1.5%R、±1.0%R;

8、重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计;

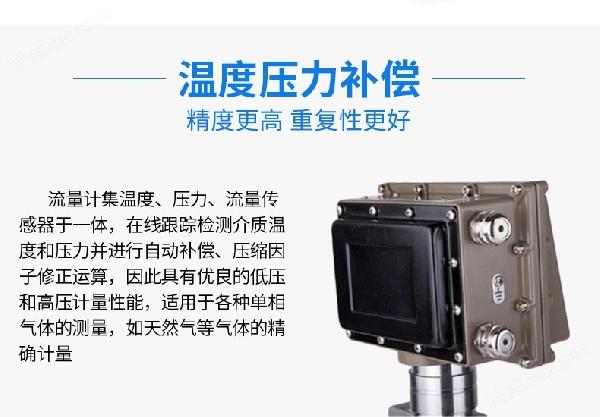

9、可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（ Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。

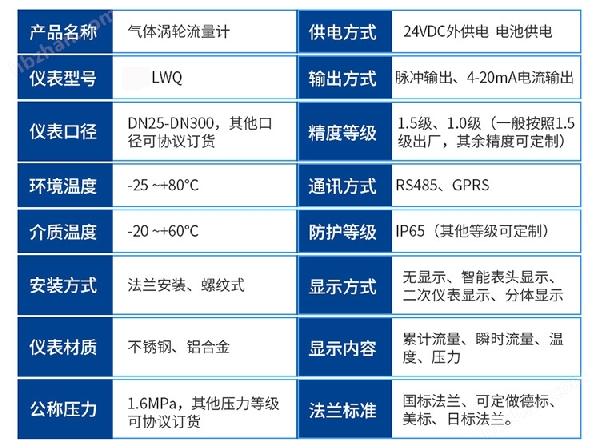

技术参数

公称口径：管道式：DN4～DN200

插入式：DN100～DN2000

精度等级：管道式：±0.5级，±1.0级

插入式：±1.5级、±2.5级

环境温度：-20℃～50℃

介质温度：测量液体：-20℃～120℃

测量气体：-20℃～80℃

大气压力：86KPa～106KPa

公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

防爆等级：ExdIIBT4

连接方式：螺纹连接、法兰夹装、法兰连接、插入式等

直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN

液体：上游直管段应≥20DN，下游直管段应≥5DN

插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）

显示方式：（1）远传显示：脉冲输出、电流输出（配显示仪表）

（2）现场显示：8位LCD显示累积流量，单位（m3）

4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速

（3）温度压力补偿型：

A、显示标准瞬时流量及标准累计流量

B、显示当前压力、温度、电池电压

输出功能：

（1）脉冲输出，p-p值由供电电源确定

（2）4～20mA两线制电流输出

（3）单位体积脉冲输出及传感器原始脉冲输出

（4）带有RS485通迅接口

供电电源：

（1）DC5～24V

（2）标准型3V锂电池安装于仪表内部可连续使用八年以上

（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上

传输距离：传感器至显示仪距离可达500m

订货须知：

用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

本产品是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。
