正升重工ZSDG系列单缸液压圆锥破碎机

746

规格/型号：ZSDG型

品牌：正升重工

应用领域：选矿设备

产地：河南 - 郑州

厂家/供应商：郑州市正升重工科技有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-26

级别：已认证

正升重工ZSDG系列单缸液压圆锥破碎机说明介绍

总概述SUMMARY

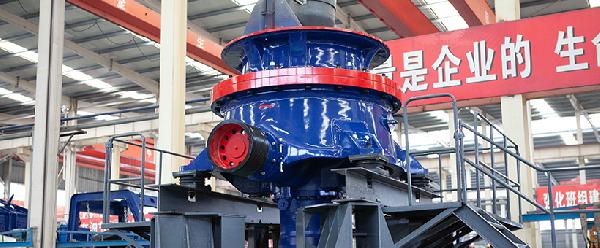

ZSDG系列单缸液压圆锥破碎机

ZSDG系列单缸液压圆锥破碎机是我公司在引进吸收技术水平的基础上，研发的节能圆锥破碎机，集机械、液压、电气、自动化、只能控制等技术于一体。ZSDG系列单缸液压圆锥破碎机腔型采用模块化设计，具有多种破碎腔型，更换部分部件就可实现从粗碎到细碎的转换。优化的破碎腔型，具有破碎比大、效率高、能耗低、产品粒度均匀等特点。通过选择合适的破碎腔型及偏心距，可以较大限度的满足客户的生产要求，实现高产量。在满负荷给料情况下，能够实现层压破碎，使的产品粒形更优、立方体颗粒含量更多。与其他设备相比更适应破碎硬质岩，生产能力高于同规格圆锥破碎机15%-20%。该产品具有液压锁紧和液压调整能力以及过铁释放和清腔功能。其配备的液压系统和润滑系统保证设备安全正常工作，液压系统能够灵活调节排料口，从而实现控制出料粒度和产量的功能。电气控制系统设有电子智能显示与自锁控制相结合的保护系统，能够安全实时监控油温、油压、流量，紧急情况时及时报警。

性能优势ADVANTAGE

高产量更出色的粒型合理设计更大的破碎比！

ZSDG系列单缸液压圆锥破碎机成品粒（图1）

ZSDG系列单缸液压圆锥破碎机成品粒（图2）

① 破碎腔型、大进料口设计，合理的偏心量，较佳的摆频及腔型和运动参数配合，带来高的产量，更大的破碎比；

② 优化破碎腔设计，在挤满给料情况下，能实现层压破碎，改善了产品粒型，产品形状多呈立方体，使产品粒型更优。

易损件消耗少运行成本低粗细破转换方便适应性强！

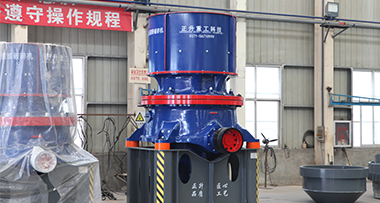

ZSDG系列单缸液压圆锥破碎机车间（图1）

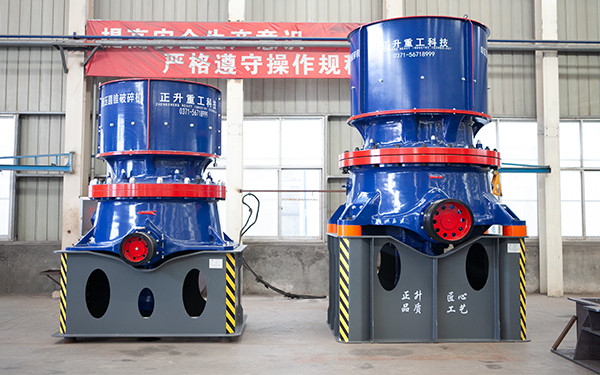

ZSDG系列单缸液压圆锥破碎机车间（图2）

ZSDG系列单缸液压圆锥破碎机车间（图3）

① 破碎壁，轧臼壁设计形式使得易损件利用率高。采用层压破碎原理，使破碎腔填满待破碎的物料，减弱物料与实用件之间的作用力，降低易损件的消耗，从而降低运行成本；

② 该系列机型有多种破碎腔型，且主体结构相同，所以只需要更换衬板就可以实现不同腔型的转换，满足不同工艺，适应性强。

优化结构使用寿命长维修简单操作使用方便！

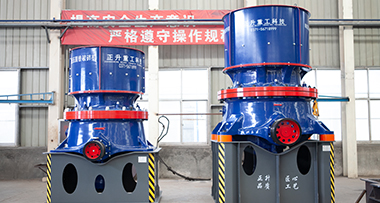

ZSDG系列单缸液压圆锥破碎机车间（图1）

ZSDG系列单缸液压圆锥破碎机车间（图2）

① 滑动轴承采用油楔设计，避免轴与轴承的直接摩擦接触。加强的机架结构和特别轴承材料，承载能力大，可靠性高，延长了设备的使用寿命；

② 优化结构设计，使得所有维护从上部和侧部进行，操作简单，维修方便。自动化程度高，集成电气化系统，操作简单，实时监控及时反馈，即使是普通操作工也能很快掌握。

液压清腔过铁保护保障了设备的安全运行！

① 当设备由于超负荷工作导致闷车，液压系统能够提供较大的清腔行程，将破碎腔内的物料及时排出，避免了停机人工清理，提高生产线的工作效率；

② 当有不可破碎物（如铁块，铲车铲齿）进入破碎腔，液压系统可以平缓的释放冲击力，以保护设备主机不受损害，并及时将铁块排出设备外，保障了设备的安全运行。

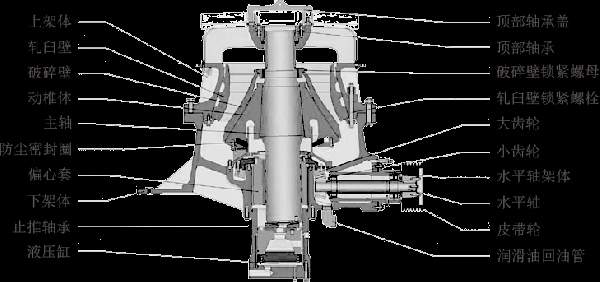

结构组成STRUCTURE

工作原理PRINCIPLE

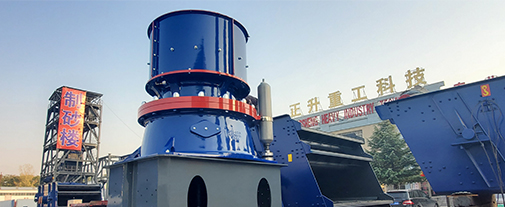

ZSDG单缸液压圆锥破碎机车间

工作原理

工作时，电动机的旋转带动皮带轮、传动轴和圆锥部在偏心套的迫动下作旋摆运动，从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在上架体上的轧白壁表面，使矿石在破碎腔内不断受到冲击被破碎，破碎的物料从下部排出。

技术参数PARAMETER

型号	腔型	入料尺寸（mm）	排料口调节范围（mm）	处理能力（t/h）	电机功率（mm）
ZSDG100S	粗型	130	20~45	80~190	75~90
	中型	90	16~30	60~125
	细型	50	10~25	40~100
	超细型	38	4~16	25~55
ZSDG200S	粗型	180	20～60	130～280	132～200
	中型	130	16～45	100～230
	细型	70	10~30	90~120
	超细型	42	6~22	45～142
ZSDG300S	粗型	260	30～60	150~400	180～250
	中型	180	20～40	110～355
	细型	130	16～30	100～260
	超细型	70	8～25	72～252
ZSDG500S	粗型	300	40～70	210～700	355～450
	中型	210	30～60	160～580
	细型	160	20～50	140～510
	超细型	85	13～38	124～423
