上海山美股份 SDY系列弹簧圆锥破碎机

1061

规格/型号：暂无

品牌：上海山美股份

应用领域：选矿设备

产地：上海 - 上海

厂家/供应商：上海山美环保装备股份有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-25

级别：已认证

上海山美股份 SDY系列弹簧圆锥破碎机说明介绍

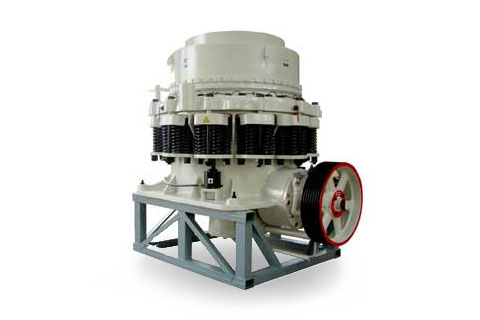

SDY系列弹簧圆锥破碎机

SDY系列弹簧圆锥破碎机结构合理，破碎原理及技术参数，运转可靠，运行成本低。具有大破碎力，生产效率高、产量高的特点。

进料粒度：B型 87-460mm / D型 37-170mm

生产能力：B型 46-1642t/h / D型 27-720t/h

应用领域：冶金、建筑、水电、交通、化工、建材等行业

适用物料：河卵石、石灰石、白云石、花岗岩、流纹岩、辉绿岩

SDY系列弹簧圆锥破碎机产品特点结构合理，破碎原理及技术参数，运转可靠，运行成本低。

具有大破碎力，生产效率高、产量高。

弹簧保险系统可靠，能提供安全有效地过载保护。

两种破碎腔结构，适应大范围产品粒度要求。

手动液压调整排料口，轻松省力。

SDY系列弹簧圆锥破碎机工作原理弹簧圆锥破碎机工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度，经下部排出。

广泛应用于冶金、建筑、水电、交通、化工、建材工业中，适合破碎坚硬、中等硬度以上的各种矿石和岩石。

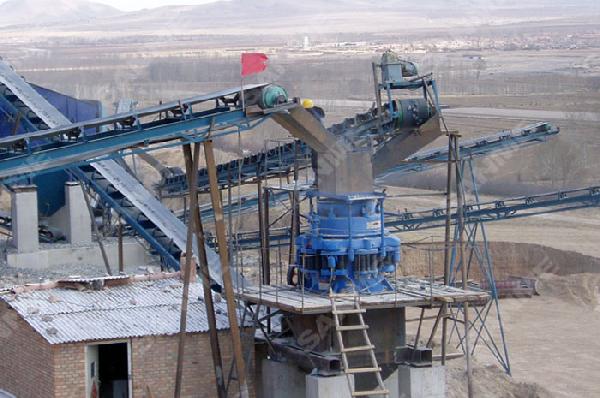

图片展示

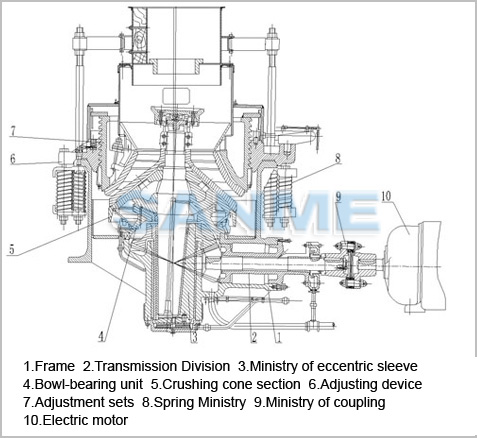

SDY系列弹簧圆锥破碎机结构图

SDY系列弹簧圆锥破碎机技术参数

型号	腔形	最小排矿口(mm)	最大给料尺寸(mm)	电机功率(KW)	开路循环，闭边排矿口及对应的生产能力（吨/小时）
型号	腔形	最小排矿口(mm)	最大给料尺寸(mm)	电机功率(KW)	10mm	13mm	16mm	19mm	25mm	31mm	38mm	52mm	64mm	76mm	89mm	102mm
SDY900B	细型	9	87	75	46	59	73	82
	粗型	13	150	75		59	73	91	118	137	164
	特粗型	25	155	75					128	147	175	198
SDY1300B	细型	13	120	200		109	127	146	163	181
	中型	16	180	200			132	159	200	228	253	309
	粗型	19	205	200				173	218	250	295	378
	特粗型	25	220	200					237	273	324	398	455
SDY1700B	细型	16	180	250			182	205	259	296	327
	中型	22	205	250					291	337	381	438
	粗型	25	230	250					354	417	454	610	637
	特粗型	38	315	250							538	630	743
SDY2200B	细型	19	235	400				381	499	617	726	852	1036
	中型	25	280	400					608	726	807	998	1128	1296
	粗型	31	310	400						789	844	1088	1257	1386	1405
	特粗型	38	460	400							880	1179	1361	1473	1531	1643

型号	腔形	最小排矿口(mm)	最大给料尺寸(mm)	电机功率(kw)	开路循环，闭边排矿口及对应的生产能力（吨/小时）
型号	腔形	最小排矿口(mm)	最大给料尺寸(mm)	电机功率(kw)	3mm	5mm	6mm	10mm	13mm	16mm	19mm	25mm	31mm	38mm	52mm	64mm
SDY900D	细型	3	35	75	27	41	55	68	91
	粗型	3	51	75	27	41	55	68	91	100
	特粗型	6	65	75			59	73	95	114	127
SDY1300D	细型	3	55	200	36	59	82	105	137	164
	中型	6	76	200			82	105	137	164
	粗型	8	90	200				109	159	182	200	228
	特粗型	16	115	200							209	237
SDY1700D	细型	5	60	250		91	137	164	209
	中型	6	76	250			137	164	209	255	282
	粗型	10	115	250				191	255	282	309	337
	特粗型	13	115	250					225	282	309	337
SDY2100D	细型	5	90	400		190	270	345	360	408	475	512
	中型	10	110	400				354	408	454	508	560	613
	粗型	13	150	400					454	480	540	599	685
	特粗型	16	170	400						508	590	653	693	720

注：

1.处理能力是在破碎物料密度为1.6x103kg/m3时的数据。生产能力与破碎物料的物理性能、给料方式、进料粒度及其组成等工况有关。

2.我们的产品在不断更新和改进中，山美保留在未事先告知用户的情况下，更改参数及设计的权利。样本数据和网站数据不一致的，以官方网站为准。

3.以上产品配置不一定是出厂标准配置，购买时请详细咨询我们。
