污水处理固体垃圾用皮带输送机

378   编辑:中冶有色技术网   来源:佛山市舒美特智能科技有限公司
2023-11-15 14:58:08
权利要求书: 1.一种污水处理固体垃圾用皮带输送机,包括集水槽(1),其特征在于:所述集水槽(1)下表面的四角分别与四组支撑座(2)固定连接,所述集水槽(1)正面的左侧与电机架(3)的底部固定连接,所述电机架(3)的顶部与第一驱动电机(4)的底部固定连接,所述第一驱动电机(4)的输出端与主动轮(5)的中部固定连接,所述主动轮(5)的外侧与传动带(6)的左侧内壁传动连接,所述传动带(6)的右侧内壁与从动轮(7)的外侧传动连接,所述从动轮(7)的前后两侧和主动轮(5)的后侧分别与三组第二固定杆(12)的顶端转动连接,三组所述第二固定杆(12)的底端分别与集水槽(1)的前后两侧固定连接,所述传动带(6)的中部开设有多组第一通孔(8),所述集水槽(1)前后两侧的中部分别与两组第一固定杆(9)的底端固定连接,两组所述第一固定杆(9)的顶端分别与两组挡板(10)固定连接,两组所述挡板(10)的左侧内壁分别与进料斗(11)底部的前后两侧固定连接,两组所述挡板(10)底部的右侧分别与导料板(13)顶部的左侧固定连接,所述集水槽(1)前后两面的右侧顶部分别与两组固定架(14)的底部固定连接,两组所述固定架(14)的中部内壁分别与多组弹簧(15)的一端固定连接,多组所述弹簧(15)的另一端分别与垃圾箱(16)的前后两侧固定连接,所述垃圾箱(16)的底部开设有多组第二通孔(17),所述垃圾箱(16)的底部与集水槽(1)的顶部滑动连接,所述集水槽(1)的右侧固定连接有第二驱动电机(18),所述第二驱动电机(18)的顶部与齿轮(19)的中部固定连接,所述齿轮(19)的左侧与齿条(20)啮合连接,所述齿条(20)的左侧与垃圾箱(16)的右侧固定连接,所述集水槽(1)前侧的右侧底部固定连接有出料阀(21),所述出料阀(21)的后侧穿过集水槽(1)的前侧内壁与集水槽(1)的内部连通。

2.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机,其特征在于:所述主动轮(5)的后侧内壁固定连接有轴承,轴承的中部与第二固定杆(12)的顶端固定连接。

3.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机,其特征在于:所述挡板(10)共设置有两组,两组挡板(10)均位于传动带(6)的正上方,两组挡板(10)呈前后对称关系。

4.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机,其特征在于:所述进料斗(11)上侧的形状为上端面比下端面大的四棱台,进料斗(11)下侧的形状为平行四边形。

5.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机,其特征在于:所述弹簧(15)共设置有十组,垃圾箱(16)的前后两侧各设置有五组,五组垃圾箱(16)之间每两组垃圾箱(16)之间的间距相同。

6.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机,其特征在于:所述齿轮(19)的左侧设置有齿,齿轮(19)的右侧未设置有齿,齿轮(19)的齿和齿条(20)的齿相适配。

说明书: 一种污水处理固体垃圾用皮带输送机技术领域

本实用新型涉及污水处理设备技术领域,具体为一种污水处理固体垃圾用皮带输送机。

背景技术

在污水处理工艺中,为去除污水中较大的固体漂浮物和悬浮物,通常采用粗格栅,粗格栅去除的固定垃圾从粗格栅的出料口掉入皮带输送装置的皮带上,再通过皮带输送装置的皮带输送至压榨机,最后运送至固体垃圾处理站进行焚烧发电,但是目前现有的大多数皮带输送装置难以将固体垃圾上的污水与污泥排出。

在中国专利公开号CN208560567U中公开了一种污水处理固体垃圾用皮带输送机,该污水处理固体垃圾用皮带输送机通过助辊与支撑杆能够对皮带中间位置进行支撑,并且能够对皮带的运动起到助力的作用,然后使固体垃圾进入垃圾箱内,导料板能够防止固体垃圾随皮带一起运动掉落在地上,但是这种方式存在着很大的缺陷:固体垃圾落到垃圾箱内,由于固体垃圾表面的水不能完全干燥,从而导致垃圾箱内部会存有水,有可能会需要使用者进行二次过滤,工作效率较低。

实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种污水处理固体垃圾用皮带输送机,解决了大多数皮带输送装置难以将固体垃圾上的污水与污泥排出的问题。

(二)技术方案

为实现以上目的,本实用新型通过以下技术方案予以实现:一种污水处理固体垃圾用皮带输送机,包括集水槽,所述集水槽下表面的四角分别与四组支撑座固定连接,所述集水槽正面的左侧与电机架的底部固定连接,所述电机架的顶部与第一驱动电机的底部固定连接,所述第一驱动电机的输出端与主动轮的中部固定连接,所述主动轮的外侧与传动带的左侧内壁传动连接,所述传动带的右侧内壁与从动轮的外侧传动连接,所述从动轮的前后两侧和主动轮的后侧分别与三组第二固定杆的顶端转动连接,三组所述第二固定杆的底端分别与集水槽的前后两侧固定连接,所述传动带的中部开设有多组第一通孔,所述集水槽前后两侧的中部分别与两组第一固定杆的底端固定连接,两组所述第一固定杆的顶端分别与两组挡板固定连接,两组所述挡板的左侧内壁分别与进料斗底部的前后两侧固定连接,两组所述挡板底部的右侧分别与导料板顶部的左侧固定连接,所述集水槽前后两面的右侧顶部分别与两组固定架的底部固定连接,两组所述固定架的中部内壁分别与多组弹簧的一端固定连接,多组所述弹簧的另一端分别与垃圾箱的前后两侧固定连接,所述垃圾箱的底部开设有多组第二通孔,所述垃圾箱的底部与集水槽的顶部滑动连接,所述集水槽的右侧固定连接有第二驱动电机,所述第二驱动电机的顶部与齿轮的中部固定连接,所述齿轮的左侧与齿条啮合连接,所述齿条的左侧与垃圾箱的右侧固定连接,所述集水槽前侧的右侧底部固定连接有出料阀,所述出料阀的后侧穿过集水槽的前侧内壁与集水槽的内部连通。

优选的,所述主动轮的后侧内壁固定连接有轴承,轴承的中部与第二固定杆的顶端固定连接。

优选的,所述挡板共设置有两组,两组挡板均位于传动带的正上方,两组挡板呈前后对称关系。

优选的,所述进料斗上侧的形状为上端面比下端面大的四棱台,进料斗下侧的形状为平行四边形。

优选的,所述弹簧共设置有十组,垃圾箱的前后两侧各设置有五组,五组垃圾箱之间每两组垃圾箱之间的间距相同。

优选的,所述齿轮的左侧设置有齿,齿轮的右侧未设置有齿,齿轮的齿和齿条的齿相适配。

(三)有益效果

本实用新型提供了一种污水处理固体垃圾用皮带输送机,具备以下有益效果:

1、该污水处理固体垃圾用皮带输送机,通过第一驱动电机、主动轮和从动轮的配合设置,使传动带达到传动的效果,通过第一通孔的设置,有效的使在传动带上传输的固体垃圾表面的水和污泥落入到集水槽内,通过固定架、齿轮、齿条和弹簧的配合设置,使垃圾箱达到前后循环移动的效果,通过第二通孔的设置,有效的使垃圾箱内的水和污泥排到集水槽内。

2、该污水处理固体垃圾用皮带输送机,通过进料斗的设置,使固体垃圾便于落到传动带上,通过电机架的设置,使第一驱动电机达到支撑固定的效果,通过支撑座的设置,使集水槽达到支撑的效果,通过出料阀的设置,使集水槽内的水和污泥便于排出,通过挡板的设置,有效的防止传动带表面的固定垃圾从侧面掉落,通过导料板的设置,使传动带表面的固体垃圾便于落入垃圾箱内。

附图说明

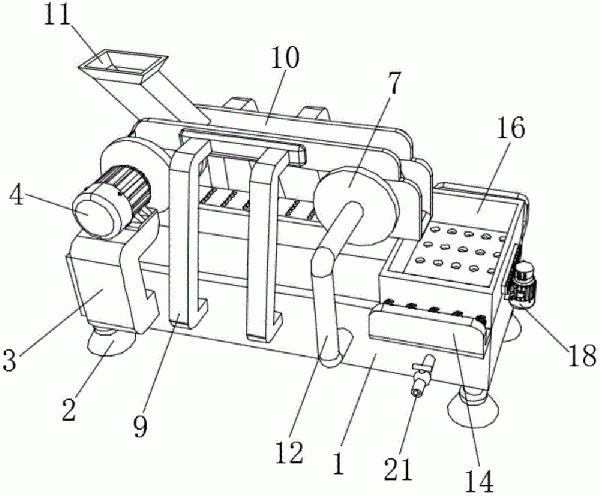

图1为本实用新型结构示意图;

图2为本实用新型第一驱动电机、主动轮、传动带、从动轮、挡板、进料斗和导料板的结构示意图;

图3为本实用新型、垃圾箱、固定架、弹簧、第二驱动电机、齿轮、齿条和出料阀的结构示意图。

图中:1、集水槽;2、支撑座;3、电机架;4、第一驱动电机;5、主动轮;6、传动带;7、从动轮;8、第一通孔;9、第一固定杆;10、挡板;11、进料斗;12、第二固定杆;13、导料板;14、固定架;15、弹簧;16、垃圾箱;17、第二通孔;18、第二驱动电机;19、齿轮;20、齿条;21、出料阀。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,本实用新型提供一种技术方案:一种污水处理固体垃圾用皮带输送机,包括集水槽1,集水槽1下表面的四角分别与四组支撑座2固定连接,通过支撑座2的设置,使集水槽1达到支撑的效果,集水槽1正面的左侧与电机架3的底部固定连接,通过电机架3的设置,使第一驱动电机4达到支撑固定的效果,电机架3的顶部与第一驱动电机4的底部固定连接,第一驱动电机4的输出端与主动轮5的中部固定连接,主动轮5的外侧与传动带6的左侧内壁传动连接,传动带6的右侧内壁与从动轮7的外侧传动连接,通过第一驱动电机4、主动轮5和从动轮7的配合设置,使传动带6达到传动的效果,从动轮7的前后两侧和主动轮5的后侧分别与三组第二固定杆12的顶端转动连接,三组第二固定杆12的底端分别与集水槽1的前后两侧固定连接,传动带6的中部开设有多组第一通孔8,通过第一通孔8的设置,有效的使在传动带6上传输的固体垃圾表面的水和污泥落入到集水槽1内,集水槽1前后两侧的中部分别与两组第一固定杆9的底端固定连接,两组第一固定杆9的顶端分别与两组挡板10固定连接,通过挡板10的设置,有效的防止传动带6表面的固定垃圾从侧面掉落,两组挡板10的左侧内壁分别与进料斗11底部的前后两侧固定连接,通过进料斗11的设置,使固体垃圾便于落到传动带6上,两组挡板10底部的右侧分别与导料板13顶部的左侧固定连接,通过导料板13的设置,使传动带6表面的固体垃圾便于落入垃圾箱16内,集水槽1前后两面的右侧顶部分别与两组固定架14的底部固定连接,两组固定架14的中部内壁分别与多组弹簧15的一端固定连接,多组弹簧15的另一端分别与垃圾箱16的前后两侧固定连接,垃圾箱16的底部开设有多组第二通孔17,通过第二通孔17的设置,有效的使垃圾箱16内的水和污泥排到集水槽1内,垃圾箱16的底部与集水槽1的顶部滑动连接,集水槽1的右侧固定连接有第二驱动电机18,第二驱动电机18的顶部与齿轮19的中部固定连接,齿轮19的左侧与齿条20啮合连接,通过固定架14、齿轮19、齿条20和弹簧15的配合设置,使垃圾箱16达到前后循环移动的效果,齿条20的左侧与垃圾箱16的右侧固定连接,集水槽1前侧的右侧底部固定连接有出料阀21,通过出料阀21的设置,使集水槽1内的水和污泥便于排出,出料阀21的后侧穿过集水槽1的前侧内壁与集水槽1的内部连通。

在本实用新型中,为了使主动轮5转动的更加灵活,主动轮5的后侧内壁固定连接有轴承,轴承的中部与第二固定杆12的顶端固定连接。

在本实用新型中,使传动带6表面的物体更不易从侧面掉落,挡板10共设置有两组,两组挡板10均位于传动带6的正上方,两组挡板10呈前后对称关系。

在本实用新型中,为了使固体垃圾更加便于落在传动带6上,进料斗11上侧的形状为上端面比下端面大的四棱台,进料斗11下侧的形状为平行四边形。

在本实用新型中,为了使垃圾箱16前后移动的更加稳定,弹簧15共设置有十组,垃圾箱16的前后两侧各设置有五组,五组垃圾箱16之间每两组垃圾箱16之间的间距相同。

在本实用新型中,为了使垃圾箱16能够前后移动,齿轮19的左侧设置有齿,齿轮19的右侧未设置有齿,齿轮19的齿和齿条20的齿相适配。

在使用时,使用者将固体垃圾倒入到进料斗11内,使固体垃圾能够落在传动带6上,使用者根据实际的倒入情况,启动第一驱动电机4,第一驱动电机4通过主动轮5和从动轮7带动传动带6进行传动,使传动带6上的固体垃圾通过导料板13落入到垃圾箱16内,使用者根据实际的落入情况,启动第二驱动电机18,当齿轮19的齿和齿条20的齿啮合时,垃圾箱16进行移动,垃圾箱16在移动的过程中,弹簧15发生过弹性形变,但齿轮19的齿未与齿条20的齿啮合时,弹簧15受到的力消失,弹簧15从而使垃圾箱16进行复位,进而使垃圾箱16达到前后振动的效果,使垃圾箱16内的固体垃圾达到晃动的效果,从而使固体垃圾能够与水和污泥快速分离,分离后的水和污泥通过第二通孔17落入到集水槽1内,大大的提高了固体垃圾与水和污泥分离的效率,使用者可以通过出料阀21将集水槽1内的水和污泥排出。

综上所述,该污水处理固体垃圾用皮带输送机,通过第一驱动电机4、主动轮5和从动轮7的配合设置,使传动带6达到传动的效果,通过第一通孔8的设置,有效的使在传动带6上传输的固体垃圾表面的水和污泥落入到集水槽1内,通过固定架14、齿轮19、齿条20和弹簧15的配合设置,使垃圾箱16达到前后循环移动的效果,通过第二通孔17的设置,有效的使垃圾箱16内的水和污泥排到集水槽1内,通过进料斗11的设置,使固体垃圾便于落到传动带6上,通过电机架3的设置,使第一驱动电机4达到支撑固定的效果,通过支撑座2的设置,使集水槽1达到支撑的效果,通过出料阀21的设置,使集水槽1内的水和污泥便于排出,通过挡板10的设置,有效的防止传动带6表面的固定垃圾从侧面掉落,通过导料板13的设置,使传动带6表面的固体垃圾便于落入垃圾箱16内。

该文中出现的电器元件均与外界的主控器及220V市电电连接,并且主控器可为计算机等起到控制的常规已知设备。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
