高纯碳酸钙镁生产用防堵料的螺旋输送机

权利要求书： 1.一种高纯碳酸钙镁生产用防堵料的螺旋输送机，包括底座(1)，所述底座(1)顶部中端与支撑柱(2)底部固定连接，所述支撑柱(2)顶部与螺旋输送外壁(3)底部固定连接；

其特征在于：还包括进料口螺旋输送装置(4)和出料口装置(6)，所述螺旋输送外壁(3)顶部右侧与进料口螺旋输送装置(4)底部固定连接，所述进料口螺旋输送装置(4)前侧中端与控制器(5)后侧固定连接，所述螺旋输送外壁(3)底部左侧与出料口装置(6)顶部固定连接，所述进料口螺旋输送装置(4)包括差数器(43)、喷嘴(47)和搅拌干燥装置(48)，所述进料口螺旋输送装置(4)上端左侧设有进料口外壁(41)，所述进料口外壁(41)右侧与隔断箱(42)左侧固定连接，所述螺旋输送外壁(3)右侧与差数器(43)左侧固定连接，所述差数器(43)右侧与电机(44)左端固定连接，所述电机(44)左端输出轴中端贯穿差数器(43)左右两侧中端且与差数器(43)左右两侧中端转动连接，所述电机(44)左端输出轴中左端贯穿螺旋输送外壁(3)右侧中端且与螺旋输送外壁(3)右侧中端转动连接，所述电机(44)左端输出轴左侧与螺旋输送杆(45)右侧固定连接，所述螺旋输送杆(45)左侧与螺旋输送外壁(3)内部左侧中端转动连接，所述螺旋输送外壁(3)左侧中端被压缩空气进气管(46)右侧贯穿且与压缩空气进气管(46)右侧固定连接，所述螺旋输送杆(45)外表面设有喷嘴(47)，所述电机(44)左端输出轴左端贯穿搅拌干燥装置(48)右侧下端左右两端且与搅拌干燥装置(48)右侧下端左右两端固定连接，所述进料口外壁(41)底部与螺旋输送外壁(3)顶部右侧固定连接。

2.根据权利要求1所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述搅拌干燥装置(48)包括加热器(486)，所述搅拌干燥装置(48)右侧下端设有下转轮(481)，所述下转轮(481)外表面中端与传动带(482)内侧下端传动连接，所述传动带(482)内侧上端与上转轮(483)外表面中端传动连接，所述上转轮(483)左右两侧中端被连接轴(484)右端贯穿且与连接轴(484)右端固定连接，所述连接轴(484)中右端贯穿进料口外壁(41)右侧中端且与进料口外壁(41)右侧中端转动连接，所述连接轴(484)左侧上下两端与导热搅拌叶(485)内侧端固定连接，所述进料口外壁(41)后侧中端

被加热器(486)前端贯穿且与加热器(486)前端固定连接，所述下转轮(481)左右两侧中端被电机(44)左端输出轴左端贯穿且与电机(44)左端输出轴左端固定连接。

3.根据权利要求1所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述出料口装置(6)包括导气管(62)、电动推杆(63)和刮壁装置(67)，所述出料口装置(6)外部设有出料口外壁(61)，所述螺旋输送外壁(3)左侧下端内部设有导气管(62)，所述导气管(62)上端与压缩空气进气管(46)底部右侧固定连接，所述出料口外壁(61)内部右侧下端与电动推杆(63)右侧固定连接，所述电动推杆(63)左侧下端与隔断滑筒(64)右侧固定连接，所述隔断滑筒(64)内部底端与弹簧(65)底部固定连接，所述弹簧(65)顶部与隔断滑板(66)底部固定连接，所述隔断滑板(66)外表面下端与隔断滑筒(64)内表面滑动连接，所述隔断滑板(66)顶部与刮壁装置(67)底部右端固定连接，所述出料口外壁(61)顶部与螺旋输送外壁(3)底部左侧固定连接。

4.根据权利要求3所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述刮壁装置(67)包括隔断滑槽块(671)和连接板(674)，所述出料口外壁(61)内部中上端左右两侧与隔断滑槽块(671)外侧端固定连接，所述隔断滑槽块(671)上下两侧内侧端被滑杆(672)下端贯穿且与滑杆(672)下端滑动连接，所述滑杆(672)顶部与三角刮壁块(673)底部内侧端中端固定连接，所述滑杆(672)底部与连接板(674)顶部左右两端固定连接，所述连接板(674)左右两端与出料口外壁(61)内部中端左右两侧固定连接。

5.根据权利要求2所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述导热搅拌叶(485)一共设有六块，且六块导热搅拌叶(485)呈平行设置在连接轴(484)的上下两端。

6.根据权利要求2所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述下转轮(481)和上转轮(483)结构相同，且下转轮(481)和上转轮(483)呈平行设置。

7.根据权利要求3所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述导气管(62)右侧端为倾斜小喷嘴(621)，且小喷嘴(621)

喷口朝下。

8.根据权利要求3所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述刮壁装置(67)以刮壁装置(67)中轴线为对称轴呈左右对称设置。

9.根据权利要求4所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其特征在于：所述连接板(674)中端设有斜孔洞(6741)，且斜孔洞(6741)左右两端为斜面。

说明书： 一种高纯碳酸钙镁生产用防堵料的螺旋输送机技术领域

本实用新型涉及防堵料的螺旋输送机相关领域，具体是一种高纯碳酸钙镁生产用防堵料的螺旋输送机。

背景技术

螺旋输送机是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械，它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点，螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机，有轴螺旋输送机适用于无粘性的干粉物料和小颗粒物料，而无轴螺旋输送机适合输送机由粘性的和易缠绕的物料，反应阶段的压滤机产生的滤饼，经过破碎机破碎后形成泥状，在经螺旋输送机回收至尾渣回用仓，然后送至预混罐内，二次利用，由于破碎后的滤饼具有一定的粘性，导致现有的螺旋输送机的内壁、叶片存在粘接泥渣的问题，时间长了螺旋输送机转动困难，影响输送，在分离后的液体物料进入到滤液缓冲罐内存储；分离后的固体物料成为尾泥滤饼经过破碎机破碎后，经螺旋输送机送至直接排至废渣间或经尾渣回用仓返回到高压预混罐内作为原料继续反应。

现有高纯碳酸钙镁生产用螺旋输送机，在入料口处通常没有设置加热搅拌装置，使得滤饼被投入螺旋输送机时，滤饼中的水分过多导致滤饼具有很强的沾粘性，且大多螺旋杆上沾粘的滤饼很难被清理掉，导致滤饼在运输中容易堵住螺旋输送机，现有高纯碳酸钙镁生产用螺旋输送机，在出料口处通常会沾粘过多的滤饼，使得滤饼被留在出料口很难取出，导致滤饼原料被浪费降低效益。

实用新型内容

因此，为了解决上述不足，本实用新型在此提供一种高纯碳酸钙镁生产用防堵料的螺旋输送机。

本实用新型是这样实现的，构造一种高纯碳酸钙镁生产用防堵料的螺旋输送机，该装置包括底座、进料口螺旋输送装置和出料口装置，所述底座顶部中端与支撑柱底部固定连接，所述支撑柱顶部与螺旋输送外壁底部固定连接，所述螺旋输送外壁顶部右侧与进料口螺旋输送装置底部固定连接，所述进料口螺旋输送装置前侧中端与控制器后侧固定连接，所述螺旋输送外壁底部左侧与出料口装置顶部固定连接，所述进料口螺旋输送装置包括差数器、喷嘴和搅拌干燥装置，所述进料口螺旋输送装置上端左侧设有进料口外壁，所述进料口外壁右侧与隔断箱左侧固定连接，所述螺旋输送外壁右侧与差数器左侧固定连接，所述差数器右侧与电机左端固定连接，所述电机左端输出轴中端贯穿差数器左右两侧中端且与差数器左右两侧中端转动连接，所述电机左端输出轴中左端贯穿螺旋输送外壁右侧中端且与螺旋输送外壁右侧中端转动连接，所述电机左端输出轴左侧与螺旋输送杆右侧固定连接，所述螺旋输送杆左侧与螺旋输送外壁内部左侧中端转动连接，所述螺旋输送外壁左侧中端被压缩空气进气管右侧贯穿且与压缩空气进气管右侧固定连接，所述螺旋输送杆外表面设有喷嘴，所述电机左端输出轴左端贯穿搅拌干燥装置右侧下端左右两端且与搅拌干燥装置右侧下端左右两端固定连接，所述进料口外壁底部与螺旋输送外壁顶部右侧固定连接。

优选的，所述搅拌干燥装置包括加热器，所述搅拌干燥装置右侧下端设有下转轮，所述下转轮外表面中端与传动带内侧下端传动连接，所述传动带内侧上端与上转轮外表面中端传动连接，所述上转轮左右两侧中端被连接轴右端贯穿且与连接轴右端固定连接，所述连接轴中右端贯穿进料口外壁右侧中端且与进料口外壁右侧中端转动连接，所述连接轴左侧上下两端与导热搅拌叶内侧端固定连接，所述进料口外壁后侧中端被加热器前端贯穿且与加热器前端固定连接，所述下转轮左右两侧中端被电机左端输出轴左端贯穿且与电机左端输出轴左端固定连接。

优选的，所述出料口装置包括导气管、电动推杆和刮壁装置，所述出料口装置外部设有出料口外壁，所述螺旋输送外壁左侧下端内部设有导气管，所述导气管上端与压缩空气进气管底部右侧固定连接，所述出料口外壁内部右侧下端与电动推杆右侧固定连接，所述电动推杆左侧下端与隔断滑筒右侧固定连接，所述隔断滑筒内部底端与弹簧底部固定连接，所述弹簧顶部与隔断滑板底部固定连接，所述隔断滑板外表面下端与隔断滑筒内表面滑动连接，所述隔断滑板顶部与刮壁装置底部右端固定连接，所述出料口外壁顶部与螺旋输送外壁底部左侧固定连接。

优选的，所述刮壁装置包括隔断滑槽块和连接板，所述出料口外壁内部中上端左右两侧与隔断滑槽块外侧端固定连接，所述隔断滑槽块上下两侧内侧端被滑杆下端贯穿且与滑杆下端滑动连接，所述滑杆顶部与三角刮壁块底部内侧端中端固定连接，所述滑杆底部与连接板顶部左右两端固定连接，所述连接板左右两端与出料口外壁内部中端左右两侧固定连接。

优选的，所述导热搅拌叶一共设有六块，且六块导热搅拌叶呈平行设置在连接轴的上下两端。

优选的，所述下转轮和上转轮结构相同，且下转轮和上转轮呈平行设置。

优选的，所述导气管右侧端为倾斜小喷嘴，且小喷嘴喷口朝下。

优选的，所述刮壁装置以刮壁装置中轴线为对称轴呈左右对称设置。

优选的，所述连接板中端设有斜孔洞，且斜孔洞左右两端为斜面。

本实用新型具有如下优点：本实用新型通过改进在此提供一种高纯碳酸钙镁生产用防堵料的螺旋输送机，与同类型设备相比，具有如下改进：

本实用新型所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，通过设置了进料口螺旋输送装置，进料口螺旋输送装置中的电机和加热器工作会带动导热搅拌叶对滤饼进行加热搅拌，且进料口螺旋输送装置中的喷嘴还可喷出压缩空气，使得导热搅拌叶不仅可以对滤饼进行充分搅拌还可对滤饼加热，使得滤饼中的水分被蒸发，减少滤饼的粘性，且还能够有效防止滤饼沾粘在螺旋输送外壁和螺旋输送杆上，使得螺旋输送机的效率被提高。

本实用新型所述一种高纯碳酸钙镁生产用防堵料的螺旋输送机，通过设置了出料口装置，出料口装置中的电动推杆工作会带动三角刮壁块对出料口外壁内壁上的滤饼进行刮除，使得沾粘到出料口外壁内壁的滤饼能够被清除，减小滤饼的浪费提升效益。

附图说明

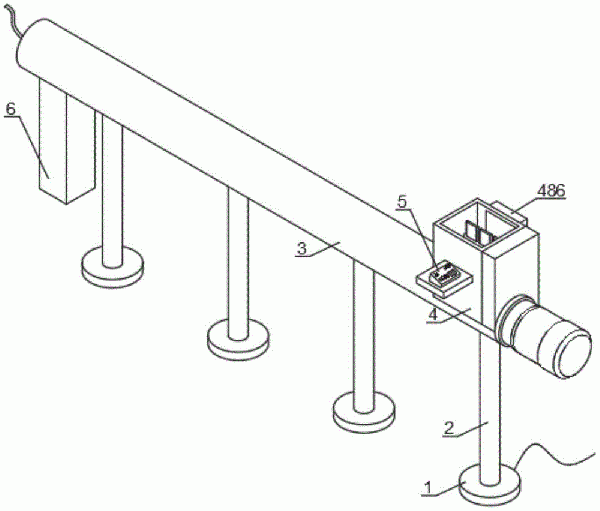

图1是本实用新型结构示意图；

图2是本实用新型的内部结构示意图；

图3是本实用新型搅拌干燥装置的结构示意图；

图4是本实用新型图2中A处的放大结构示意图；

图5是本实用新型图2中B处的放大结构示意图；

图6是本实用新型刮壁装置的结构示意图。

其中：底座-1、支撑柱-2、螺旋输送外壁-3、进料口螺旋输送装置-4、进料口外壁-41、隔断箱-42、差数器-43、电机-44、螺旋输送杆-45、压缩空气进气管-46、喷嘴-47、搅拌干燥装置-48、下转轮-481、传动带-482、上转轮-483、连接轴-484、导热搅拌叶-485、加热器-486、控制器-5、出料口装置-6、出料口外壁-61、导气管-62、小喷嘴-621、电动推杆-63、隔断滑筒-64、弹簧-65、隔断滑板-66、刮壁装置-67、隔断滑槽块-671、滑杆-672、三角刮壁块-673、连接板-674、斜孔洞-6741。

具体实施方式

下面将结合附图1-6对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例一；

请参阅图1，本实用新型的一种高纯碳酸钙镁生产用防堵料的螺旋输送机，包括底座1、进料口螺旋输送装置4和出料口装置6，底座1顶部中端与支撑柱2底部固定连接，支撑柱2顶部与螺旋输送外壁3底部固定连接，螺旋输送外壁3顶部右侧与进料口螺旋输送装置4底部固定连接，进料口螺旋输送装置4前侧中端与控制器5后侧固定连接，螺旋输送外壁3底部左侧与出料口装置6顶部固定连接。

请参阅图2，本实用新型的一种高纯碳酸钙镁生产用防堵料的螺旋输送机，进料口螺旋输送装置4包括差数器43、喷嘴47和搅拌干燥装置48，进料口螺旋输送装置4上端左侧设有进料口外壁41，进料口外壁41右侧与隔断箱42左侧固定连接，差数器43右侧与电机44左端固定连接，电机44左端输出轴中端贯穿差数器43左右两侧中端且与差数器43左右两侧中端转动连接，电机44左端输出轴中左端贯穿螺旋输送外壁3右侧中端且与螺旋输送外壁3右侧中端转动连接，电机44左端输出轴左侧与螺旋输送杆45右侧固定连接，螺旋输送杆45左侧与螺旋输送外壁3内部左侧中端转动连接，螺旋输送杆45外表面设有喷嘴47，电机44左端输出轴左端贯穿搅拌干燥装置48右侧下端左右两端且与搅拌干燥装置48右侧下端左右两端固定连接。

请参阅图3，本实用新型的一种高纯碳酸钙镁生产用防堵料的螺旋输送机，搅拌干燥装置48包括加热器486，搅拌干燥装置48右侧下端设有下转轮481，下转轮481外表面中端与传动带482内侧下端传动连接，传动带482内侧上端与上转轮483外表面中端传动连接，上转轮483左右两侧中端被连接轴484右端贯穿且与连接轴484右端固定连接，连接轴484中右端贯穿进料口外壁41右侧中端且与进料口外壁41右侧中端转动连接，连接轴484左侧上下两端与导热搅拌叶485内侧端固定连接，进料口外壁41后侧中端被加热器486前端贯穿且与加热器486前端固定连接，下转轮481左右两侧中端被电机44左端输出轴左端贯穿且与电机44左端输出轴左端固定连接，导热搅拌叶485一共设有六块，且六块导热搅拌叶485呈平行设置在连接轴484的上下两端，使得导热搅拌叶485可以对滤饼泥进行充分加热搅拌，下转轮481和上转轮483结构相同，且下转轮481和上转轮483呈平行设置，使得下转轮481和上转轮483能够在同一水平面上旋转。

请参阅图2、图4、图5，本实用新型的一种高纯碳酸钙镁生产用防堵料的螺旋输送机，出料口装置6包括导气管62、电动推杆63和刮壁装置67，出料口装置6外部设有出料口外壁61，导气管62上端与压缩空气进气管46底部右侧固定连接，出料口外壁61内部右侧下端与电动推杆63右侧固定连接，电动推杆63左侧下端与隔断滑筒64右侧固定连接，隔断滑筒64内部底端与弹簧65底部固定连接，弹簧65顶部与隔断滑板66底部固定连接，隔断滑板66外表面下端与隔断滑筒64内表面滑动连接，隔断滑板66顶部与刮壁装置67底部右端固定连接，出料口外壁61顶部与螺旋输送外壁3底部左侧固定连接，导气管62右侧端为倾斜小喷嘴621，且小喷嘴621喷口朝下，使得出料口外壁61内部上端与外部具有压力差，刮壁装置67以刮壁装置67中轴线为对称轴呈左右对称设置，使得刮壁装置67刮取得更加干净。

请参阅图6，本实用新型的一种高纯碳酸钙镁生产用防堵料的螺旋输送机，刮壁装置67包括隔断滑槽块671和连接板674，出料口外壁61内部中上端左右两侧与隔断滑槽块671外侧端固定连接，隔断滑槽块671上下两侧内侧端被滑杆672下端贯穿且与滑杆672下端滑动连接，滑杆672顶部与三角刮壁块673底部内侧端中端固定连接，滑杆672底部与连接板674顶部左右两端固定连接，连接板674左右两端与出料口外壁61内部中端左右两侧固定连接，连接板674中端设有斜孔洞6741，且斜孔洞6741左右两端为斜面，方便刮取的滤饼可以被排出。

实施例二；

本实用新型的一种高纯碳酸钙镁生产用防堵料的螺旋输送机，进料口外壁41底部与螺旋输送外壁3顶部右侧固定连接，螺旋输送外壁3左侧中端被压缩空气进气管46右侧贯穿且与压缩空气进气管46右侧固定连接，螺旋输送外壁3左侧下端内部设有导气管62，螺旋输送外壁3右侧与差数器43左侧固定连接。

本实用新型通过改进提供一种高纯碳酸钙镁生产用防堵料的螺旋输送机，其工作原理如下；

第一，使用本设备时，首先将本装置放置在高纯碳酸钙镁生产工作区域中，然后将设备与外部电源相连接，既可为本设备工作提供所需的电能；

第二，被破碎机破碎后形成泥状的滤饼会掉落到进料口外壁41里，然后通过控制器5控制电机44工作，电机44工作会带动下转轮481顺时针旋转，下转轮481旋转会带动传动带482顺时针移动，传动带482移动会带动上转轮483顺时针旋转，上转轮483旋转会带动连接轴484旋转，连接轴484旋转会带动导热搅拌叶485以连接轴484为圆心顺时针旋转，然后通过控制器5控制加热器486加热，加热器486会将热量传递给导热搅拌叶485，使得导热搅拌叶485不仅可以对滤饼进行充分搅拌，还可对滤饼加热，使得滤饼中的水分被蒸发，减少滤饼的粘性；

第三，电机44工作还会带动螺旋输送杆45顺时针旋转，被导热搅拌叶485搅拌过的滤饼会掉落到螺旋输送杆45上，螺旋输送杆45旋转会对滤饼进行运输，然后将外部空气压缩机的出气管与压缩空气进气管46连接，压缩空气进气管46中的压缩空气会从喷嘴47处喷出，使得螺旋输送杆45在对滤饼进行运输时，能够有效防止滤饼沾粘在螺旋输送外壁3和螺旋输送杆45上，从而影响螺旋输送机的正常工作，使得螺旋输送机的效率被提高，解决了现有高纯碳酸钙镁生产用螺旋输送机，在入料口处通常没有设置加热搅拌装置，使得滤饼被投入螺旋输送机时，滤饼中的水分过多导致滤饼具有很强的沾粘性，且大多螺旋杆上沾粘的滤饼很难被清理掉，导致滤饼在运输中容易堵住螺旋输送机的问题；

第四，被螺旋输送杆45运输的滤饼会到达出料口装置6上端，掉落到出料口外壁61内部，压缩空气进气管46中的压缩空气一部分会进入到导气管62中被导气管62喷出，当有滤饼沾粘到出料口外壁61内壁上时，通过控制器5控制电动推杆63工作，电动推杆63工作会带动连接板674向上移动，连接板674移动会带动滑杆672在隔断滑槽块671上向上滑动，滑杆672滑动会带动三角刮壁块673对出料口外壁61内壁上的滤饼进行刮除，刮除的滤饼会从斜孔洞6741中掉出出料口装置6，连接板674向上移动还会带动隔断滑板66在隔断滑筒64里向上滑动并拉伸弹簧65，使得隔断滑板66可以阻挡滤饼掉落时影响电动推杆63支撑工作，使得沾粘到出料口外壁61内壁的滤饼能够被清除，减小滤饼的浪费，提升效益，解决了现有高纯碳酸钙镁生产用螺旋输送机，在出料口处通常会沾粘过多的滤饼，使得滤饼被留在出料口很难取出，导致滤饼原料被浪费降低效益的问题。

本实用新型通过改进提供一种高纯碳酸钙镁生产用防堵料的螺旋输送机，通过设置了进料口螺旋输送装置4，进料口螺旋输送装置4中的电机44和加热器486工作会带动导热搅拌叶485对滤饼进行加热搅拌，且进料口螺旋输送装置4中的喷嘴47还可喷出压缩空气，使得导热搅拌叶485不仅可以对滤饼进行充分搅拌，还可对滤饼加热，使得滤饼中的水分被蒸发，减少滤饼的粘性，且螺旋输送杆45在对滤饼进行运输时，还能够有效防止滤饼沾粘在螺旋输送外壁3和螺旋输送杆45上，从而影响螺旋输送机的正常工作，使得螺旋输送机的效率被提高，通过设置了出料口装置6，出料口装置6中的电动推杆63工作会带动三角刮壁块673对出料口外壁61内壁上的滤饼进行刮除，使得沾粘到出料口外壁61内壁的滤饼能够被清除，减小滤饼的浪费，提升效益。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,并且本实用新型使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中,常规的型号,加上电路连接采用现有技术中常规的连接方式,在此不再详述。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
