权利要求
1.一种摇摆筛出料的称重装置，包括底板(1);其特征在于：所述底板(1)的正上方设置有转盘(2)，所述转盘(2)的周侧开设有多个呈环形均布设置的凹口(201)，所述凹口(201)的内部均设置有收纳箱(4)，且所述收纳箱(4)的底部超出所述凹口(201)的底部位置，所述底板(1)上端面的中部固定有转轴端与所述转盘(2)底面固定连接的电机(102)，位于所述电机(102)右方的所述底板(1)上端面固定有安装杆(103)，所述安装杆(103)的上端面固定有与所述收纳箱(4)呈同一圆周径向的重量秤(104)，且所述重量秤(104)的上对角部位呈倒角状，所述重量秤(104)的正上方设置有聚拢锥筒(3)。
2.根据权利要求1所述的一种摇摆筛出料的称重装置，其特征在于，所述底板(1)的周侧固定有连接块(105)，所述连接块(105)的上端面固定有与所述聚拢锥筒(3)周侧相固定的竖向条(101)。
3.根据权利要求1所述的一种摇摆筛出料的称重装置，其特征在于，所述底板(1)的上端面通过螺栓连接有撑环板(5)，所述撑环板(5)的正上方设置有与所述转盘(2)底部相接的圆环架(502)。
4.根据权利要求3所述的一种摇摆筛出料的称重装置，其特征在于，所述撑环板(5)与所述圆环架(502)之间通过连接杆(501)固定连接，所述电机(102)位于所述撑环板(5)的内侧位置。
5.根据权利要求1所述的一种摇摆筛出料的称重装置，其特征在于，所述凹口(201)内部的两个相对端面均开设有贯穿所述转盘(2)上端面的竖向口(202)，所述收纳箱(4)的侧面均固定有滑动处在所述竖向口(202)内部位置的限位块(402)。
6.根据权利要求5所述的一种摇摆筛出料的称重装置，其特征在于，与所述限位块(402)呈同一侧面的所述收纳箱(4)下对角位置处均开设有条形槽(401)，所述条形槽(401)内部的两相对端面之间均固定有轴杆(404)。
7.根据权利要求6所述的一种摇摆筛出料的称重装置，其特征在于，所述条形槽(401)的内部均设置有辅助筒(403)，且每根所述辅助筒(403)分别旋转套设在轴杆(404)上。
说明书
技术领域
[0001]本实用新型属于摇摆筛辅助设备相关技术领域，特别是涉及一种摇摆筛出料的称重装置。
背景技术
[0002]为了满足大产量、高精度筛分的需要而特殊设计的一种
筛分机，同时摇摆筛是由普通电机传动做基本的回转运动，与人工筛分相类似，使物料在筛网上形成水平与抛掷三维翻滚运动，从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播，调整摆振体上面的经向角和切向角可改变物料在网面上的运动轨迹，同时摇摆筛在使用时，需要对其所处的物料进行称重处理，就会使用到相应的称重装置。
[0003]但是，现有的摇摆筛出料所使用的称重装置由于不具备多工位轮流称重的功能，因此在每次称重结束后，需要重复进行取放，同时还需要保证摇摆筛出料过程能够被精准回收，由此会提高人工劳动强度，降低称重效率。为此，我们提供了一种摇摆筛出料的称重装置，用以解决上述中的问题。
实用新型内容
[0004]本实用新型的目的在于提供一种摇摆筛出料的称重装置，通过电机带动转盘旋转，以此可将多个收纳箱陆续旋转到重量秤上端面位置，以此便于对摇摆筛出料的物料重量测量效率，同时经过聚拢锥筒对摇摆筛出料的物料进行收拢处理，可便于精准称重工作。
[0005]为解决上述技术问题，本实用新型是通过以下技术方案实现的：
[0006]本实用新型为一种摇摆筛出料的称重装置，包括底板;底板的正上方设置有转盘，转盘的周侧开设有多个呈环形均布设置的凹口，凹口的内部均设置有收纳箱，且收纳箱的底部超出凹口的底部位置，底板上端面的中部固定有转轴端与转盘底面固定连接的电机，位于电机右方的底板上端面固定有安装杆，安装杆的上端面固定有与收纳箱呈同一圆周径向的重量秤，且重量秤的上对角部位呈倒角状，重量秤的正上方设置有聚拢锥筒。
[0007]本实用新型进一步设置为，底板的周侧固定有连接块，连接块的上端面固定有与聚拢锥筒周侧相固定的竖向条。
[0008]本实用新型进一步设置为，底板的上端面通过螺栓连接有撑环板，撑环板的正上方设置有与转盘底部相接的圆环架。
[0009]本实用新型进一步设置为，撑环板与圆环架之间通过连接杆固定连接，电机位于撑环板的内侧位置。
[0010]本实用新型进一步设置为，凹口内部的两个相对端面均开设有贯穿转盘上端面的竖向口，收纳箱的侧面均固定有滑动处在竖向口内部位置的限位块。
[0011]本实用新型进一步设置为，与限位块呈同一侧面的收纳箱下对角位置处均开设有条形槽，条形槽内部的两相对端面之间均固定有轴杆。
[0012]本实用新型进一步设置为，条形槽的内部均设置有辅助筒，且每根辅助筒分别旋转套设在轴杆上。
[0013]本实用新型具有以下有益效果：
[0014]1、本实用新型在使用时，在需要对摇摆筛中出料的物料进行称重时，可将聚拢锥筒的上端口位置对准摇摆筛的出料口位置，以此再通过控制电机旋转，使电机带动转盘运动，并控制收纳箱旋转活动，使收纳箱与重量秤相接，进而收纳箱沿着重量秤的侧面向上滑动，以此使收纳箱处于重量秤的上端面位置，从而重量秤可陆续对多个收纳箱进行测重处理，提高称重效率。
[0015]2、本实用新型在使用时，通过转盘带动收纳箱旋转到重量秤与聚拢锥筒之间的位置，进而摇摆筛出料后的物料会直接掉落到聚拢锥筒中，并经过聚拢锥筒对物料进行汇聚，以此使物料精准的掉落到收纳箱中，从而实现全面的收拢工作。
[0016]当然，实施本实用新型的任一产品并不一定需要同时达到以上的所有优点。
附图说明
[0017]为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

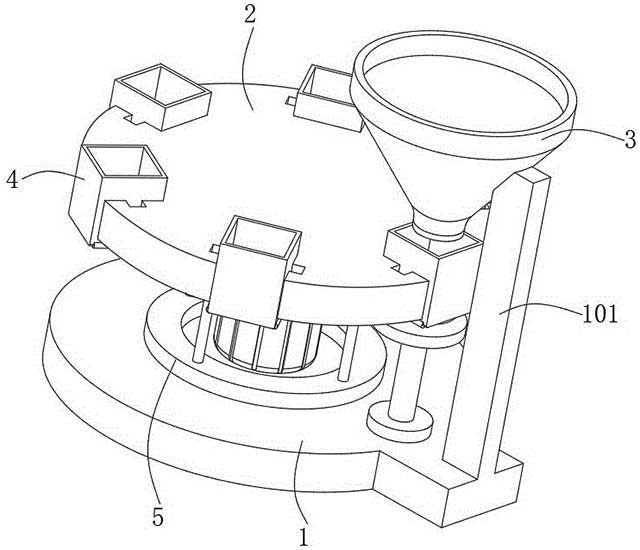

[0018]图1为一种摇摆筛出料的称重装置的结构示意图。

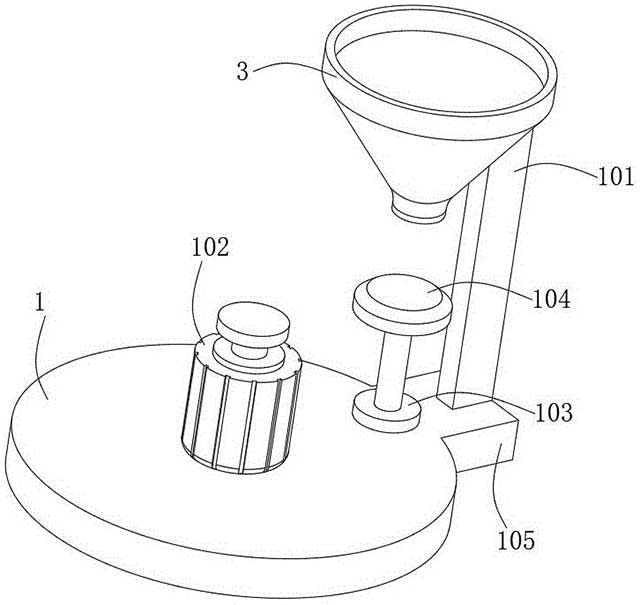

[0019]图2为本实用新型中底板和聚拢锥筒的组合。

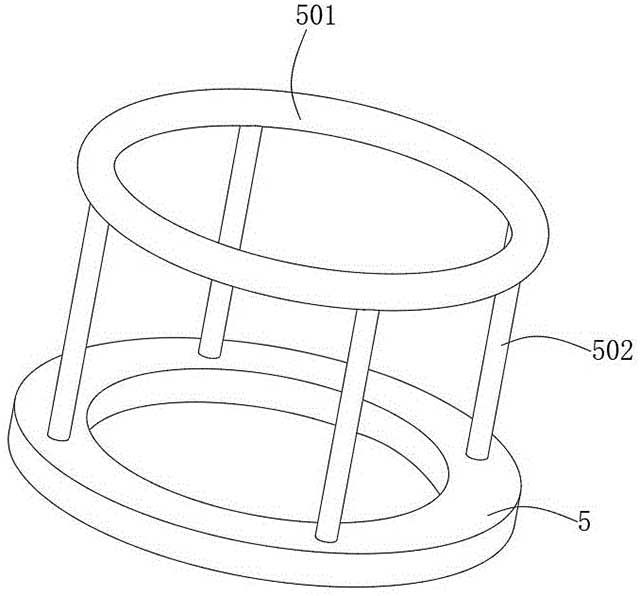

[0020]图3为本实用新型中撑环板的结构图。
[0021]图4为本实用新型中转盘的结构图。
[0022]图5为本实用新型中收纳箱的结构组合图。
[0023]附图中，各标号所代表的部件列表如下：
[0024]1-底板，101-竖向条，102-电机，103-安装杆，104-重量秤，105-连接块，2-转盘，201-凹口，202-竖向口，3-聚拢锥筒，4-收纳箱，401-条形槽，402-限位块，403-辅助筒，404-轴杆，5-撑环板，501-连接杆，502-圆环架。
具体实施方式
[0025]下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
[0026]实施例1
[0027]请参阅图1至图5，本实用新型为一种摇摆筛出料的称重装置，通过电机102带动转盘2旋转，以此可将多个收纳箱4陆续旋转到重量秤104上端面位置，以此便于对摇摆筛出料的物料重量测量效率，同时经过聚拢锥筒3对摇摆筛出料的物料进行收拢处理，可便于精准称重工作。
[0028]具体的，底板1;底板1的正上方设置有转盘2，转盘2的周侧开设有多个呈环形均布设置的凹口201，凹口201的内部均设置有收纳箱4，且收纳箱4的底部超出凹口201的底部位置，底板1上端面的中部固定有转轴端与转盘2底面固定连接的电机102，位于电机102右方的底板1上端面固定有安装杆103，安装杆103的上端面固定有与收纳箱4呈同一圆周径向的重量秤104，且重量秤104的上对角部位呈倒角状，重量秤104的正上方设置有聚拢锥筒3。
[0029]本实施例的操作过程为：通过上述结构的设置使用，在需要对摇摆筛中出料的物料进行称重时，可将聚拢锥筒3的上端口位置对准摇摆筛的出料口位置，以此再通过控制电机102旋转，使电机102带动转盘2运动，并控制收纳箱4旋转活动，使收纳箱4与重量秤104相接，进而收纳箱4沿着重量秤104的侧面向上滑动，以此使收纳箱4处于重量秤104的上端面位置，进而摇摆筛中的物料倒入到聚拢锥筒3的内部位置后，会直接滑落到收纳箱4中，并且重量秤104对此时的收纳箱4的重量进行实时监测处理。
[0030]实施例2
[0031]请参阅图1和图3，在实施例1的基础上，通过圆环架502与转盘2的相接，保证转盘2的旋转稳定。
[0032]具体的，底板1的周侧固定有连接块105，连接块105的上端面固定有与聚拢锥筒3周侧相固定的竖向条101，底板1的上端面通过螺栓连接有撑环板5，撑环板5的正上方设置有与转盘2底部相接的圆环架502，撑环板5与圆环架502之间通过连接杆501固定连接，电机102位于撑环板5的内侧位置。
[0033]本实施例的操作过程为：当转盘2在旋转时，此时的转盘2会沿着圆环架502进行转动工作，同时撑环板5、连接杆501和圆环架502会对转盘2进行支撑处理，以此保证转盘2的旋转稳定。
[0034]实施例3
[0035]请参阅图2、图4和图5，在实施例1的基础上，通过将收纳箱4在凹口201的内部位置取出，即可便于将收纳箱4内部的物料倒出。
[0036]具体的，凹口201内部的两个相对端面均开设有贯穿转盘2上端面的竖向口202，收纳箱4的侧面均固定有滑动处在竖向口202内部位置的限位块402，与限位块402呈同一侧面的收纳箱4下对角位置处均开设有条形槽401，条形槽401内部的两相对端面之间均固定有轴杆404，条形槽401的内部均设置有辅助筒403，且每根辅助筒403分别旋转套设在轴杆404上。
[0037]本实施例的操作过程为：当收纳箱4在与重量秤104的周侧相接后，收纳箱4会沿着重量秤104进行向上滑动，并且收纳箱4会带动辅助筒403沿着轴杆404进行旋转活动，以此保证收纳箱4能够沿着重量秤104的周侧进行滑动，同时收纳箱4在凹口201的内部向上滑动后，此时的收纳箱4会带动限位块402在竖向口202的内部位置滑动，同时在收纳箱4从重量秤104的上端面位置脱离后，可直接将收纳箱4在凹口201的内部向上移动，以此使之限位块402在竖向口202的内部脱出，即可将收纳箱4拆卸下来。
[0038]在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
[0039]以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
