脱水筛

脱水筛

2000
规格/型号:暂无
品牌:华冠机械
应用领域:矿山
产地:江西 - 赣州
厂家/供应商:江西赣州华冠机械厂
咨询电话::18507070558(请说明信息源自“中冶有色技术网”)
更新时间:2023-05-12
级别:已认证

脱水筛说明介绍

一、产品介绍

脱水筛,主要作用是脱水、脱泥、脱介,可用于石材厂的水洗砂、选煤厂的煤泥回收、选矿厂的尾矿干排等,因此也称为砾石脱水筛、矿用脱水筛、煤泥脱水筛、尾矿脱水筛、高频脱水筛等。 虽然是同一脱水设备,但作用于不同材料时,脱水筛的结构不同。 例如水洗砂生产线上的砾石脱水筛和选矿厂常用的尾矿脱水筛是不同的设备。 该振动脱水筛主要用于湿法制砂生产线,可以与砂磨机组合使用,也可以单独使用。 结构合理,采用振动马达作为激励源,浇注材料以达到筛分处理的目的,主要用于微小或微小材料的分级和脱水以及煤泥的回收。

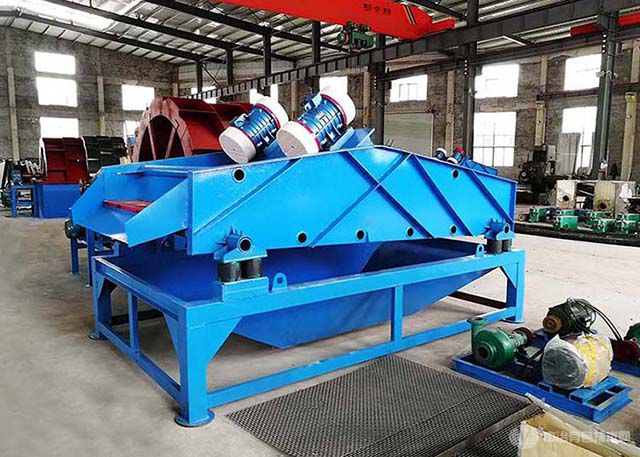

脱水筛


应用范围:高频振动脱水筛广泛用于尾矿干排、精矿脱水、精炼浆浓缩、排屑、炭浆分离等过滤脱水设备行业。 高效脱水筛特别适用于细粒级矿物的处理,也可与旋流器联用,脱水效率更高、更充分,可广泛用于尾矿干排、精矿脱水等作业。


二、工作原理

脱水筛采用双电机自同步技术,通用型偏心块、调幅振荡器。 主要由筛箱、激振器、支撑系统及电机组成。 两个互不相连的振荡器同步反转,两个偏心质量产生的离心力与沿振动方向的分力重叠,被逆离心抵消,形成沿单一振动方向的激励振动,使筛箱模拟往复直线运动。 通过振动电机向筛机施加的激振力,使材料在筛面上直线跳跃运动,达到材料脱水、分级、脱介、脱泥的目的。

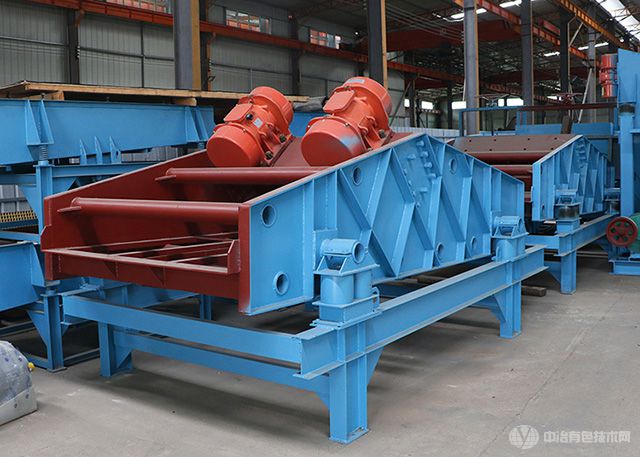

脱水筛



三、产品特点

1、脱水筛整体铆接筛箱,强度高、刚性好、无热应力模块式筛板和密封条安装形式,密封效果好;

2、-5倾斜角的筛面使筛上材料的含水量更低; 耐磨橡胶减振装置使筛的运行更平稳地持续;

3、脱水筛网材质采用高分子聚氨酯,硬度95,开孔率均匀,具有耐冲击、耐低温、耐磨损、耐药品性、自润滑、冲击吸收能的特点,寿命长。

脱水筛

4、脱水筛的振动马达更换方便,底座橡胶弹簧用于减震,振幅不大,可以缓慢振动,脱干净。 选择特殊材质,将板整体激光切割,螺纹孔激光切割,无焊接,精度高。

5、脱水筛可根据产量和含水量定制。 的侧板上有加强板,底部安装支撑,底部安装横杆,排出口安装三角形钢板支撑,板材厚度较厚。

6、设备采用高强度扭转剪切型紧固螺栓。 首先扭转高强度的扭转型螺栓,使各零件的连杆紧密协调,达到设计规范的强度。

7、电机梁选用特殊材质,24-26mm钢板厚度,能有效消除应力,具有坚固耐用、支撑性能好、承载力大、稳定性强的特点。

8、出货前,工作人员要对其进行调整,确保振动电机是否正常,激振器是否运转良好,为客户保证出货产量。


四、技术参数

型号

筛网面积

(m2)

电机功率

(kw)

处理能力

(m3/h)

进料粒度

(mm)

重量

(kg)

外形尺寸

(mm)

TS0720

1.4

0.75*2

5-10

≤10

0.8

2300*1000*750

TS0920

1.8

1.1*2

10-20

≤10

1.2

2300*1200*750

TS1020

2

1.5*2

10-30

≤10

1.6

2300*1300*750

TS1225

3

2.2*2

50-80

≤10

2.1

2800*1500*800

TS1530

4.5

3*2

100-120

≤10

3.2

3300*1800*800

TS1536

5.4

3*2

120-150

≤10

3.8

3683*1890*1421

TS1836

6.4

4*2

150-180

≤10

4.8

3715*2466*1855

TS1845

8.1

4*2

200-220

≤10

6.5

4515*2449*1987

TS2148

8.8

7.5*2

220-240

≤10

7.6

4915*2785*2142
