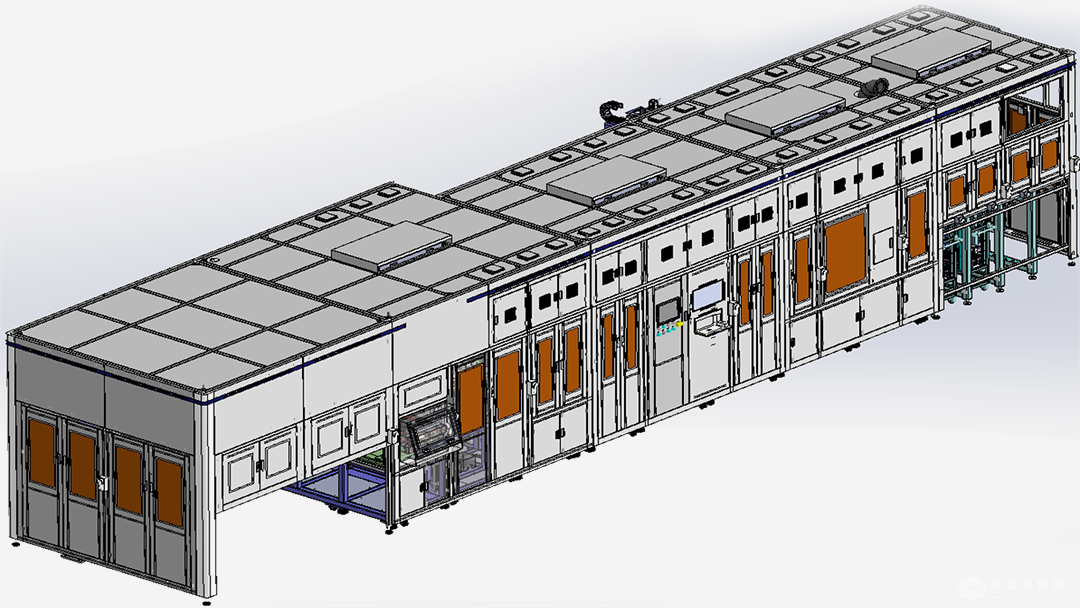

刀片电池组装-负极耳盖板激光焊
· 产品说明
该设备适用于CL系列方形铝壳叠片电芯极耳与盖板的激光焊接，主要包含以下模块：顶盖上料、顶盖正负&放反防呆检测、顶盖刻码、明暗码识别、电芯扫码、电芯上料、极耳盖板焊接、焊印整形&除尘、焊印检测、焊印贴胶、焊印贴胶检测、电芯大面除尘、电芯大面CCD检测、二次Hi-pot测试、电芯下料、电芯NG缓存等。
◆设备最终优率：≥99.8%(来料不良除外);单工序DT≤2%;设备产能;≥16PPM;
◆激光刻码要求：带重码防呆，一次解码成功率大于99.99%，刻码等级满足B级以上，配置专有扫码枪对刻码效果进行确认，扫码枪具备明暗码识别功能。
◆激光焊接要求：焊接有效面积≥75%;焊接拉力≥200N(平行拉力)，断层小于30%，有效熔深：0.2-0.8mm;有效熔宽：≥2.0mm;离焦量控制综合精度≤±0.1mm，焊接时激光头抖动≤0.03mm。
◆焊印除尘及检测要求：对焊接后的氧化、虚焊、焊穿、爆点、焊缝长度、宽度、爆点等不良进行ccp检测确认。
◆焊印贴胶&检测要求：胶带尺寸：8*98mm;裁切长度偏差土0.5mm，胶带需实现快速更换要求更换时间≤2min，采用CCD检测贴胶位效果、位置、尺寸、漏贴等情况，检测精度：(按5个像素点)：土0.15mm，漏杀率率0%，过杀率≤1%)
◆大面除尘与检测要求：对电芯进行整体负压除尘，包括电芯上下表面，风速≥25m/s，负压监控;对两个大面进行外观检测，检测≥0.2mm² 以上的金属异物、黑点和破损、隔膜翻折(露出极片)检测精度±0.15mm，漏杀率0%，过杀率、1%
◆Hi-pot检测：压力100-600kgf可调，压力控制精度±3%，脉冲测试方式，测试电压250V，压力设计700kgf，压力精度±3%，测试时间200-400ms可调，WD1≤5%，VD2≤10%(不含充、放电时间，充、放电时间按≤500ms设计)仪器量程可调，电压50-1000v可调;
