1954 一、用途

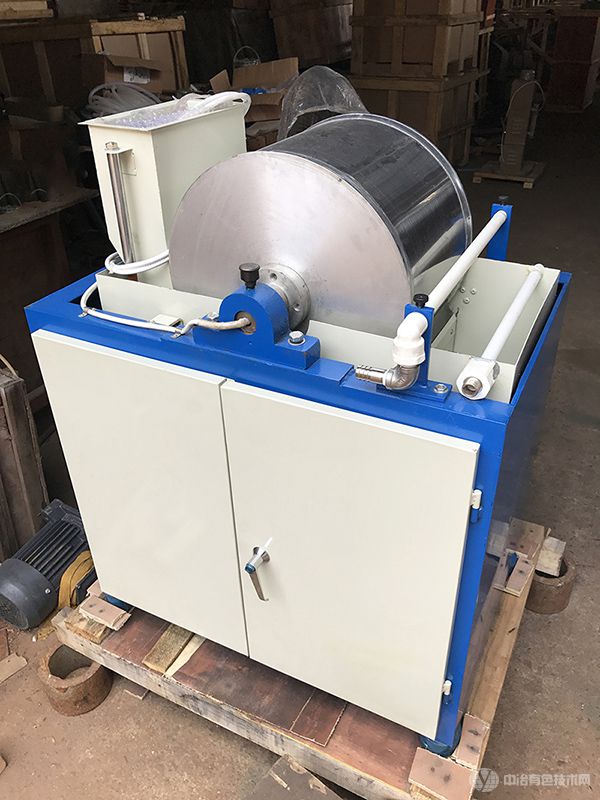

XCRS型鼓形湿式弱磁选机主要应用于金属选矿实验室。 用湿法磁选细粒铁磁矿石，换种形式为顺流式。 XCRS型鼓形湿式弱磁选机体积小、重量轻、操作简单、易于维护。 该设备不应该进行含有腐蚀性液体的选矿试验。
二、结构介绍和特点
XCRS型鼓形湿式弱磁选机由磁选机本体和鼓型电源两部分组成。 磁选机主体主要包括(1)齿条)2)滚筒) 3矿槽)4)喷水管)5)传动装置)6)供矿箱
鼓型电源是单独的硅桥整流电源，其输出由调节器的手柄进行调整。
1、机架：角钢焊接制造，是整机支撑部分。
2、滚筒)内置4个励磁线圈和磁铁铁心，在其排矿侧设置无励磁线圈的附加磁极，便于开采。 这五个以磁极形成的扇形固定在主轴上，主轴通过支承轴承瓦固定在框架上。 圆筒系由非磁性材料铝和不锈钢制成，扇形线圈相连，每个磁极手掌磁场极性的交变、磨粒每磁极翻转180度，产生磁搅拌作用的主轴一端有四边形的外伸结构，满足不同矿种的分选需要
3、传动装置：安装在齿条底部侧，为了降低机械整体的重心，传动部分由三个交流电动机、蜗轮、蜗杆变速器组成，变速器的输出通过链条传动到滚筒，使滚筒旋转，滚筒的转速为恒定转速
4、矿槽：
铝和不锈钢板焊接制作，用螺丝固定在框架上； 在矿槽的给矿侧设置保持液面高度的溢留口，在排精矿槽下部设置接精矿口进行接矿。
5、喷水管：
安装在支架上有孔的铜管与室内水源相接，用于清洗滚筒上的精矿； 喷水角度可以通过旋转喷水管进行调节。
6、供矿箱：
储罐是由不锈钢板焊接而成的，其作用是保证给矿时的均匀性。
三 、技术规格
|
名称 |
参数 |
|
磁鼓尺寸（mm） |
Φ400×300 |
|
磁鼓表面磁场强度（mT） |
125无级调整 |
|
磁鼓转速（r/min） |
25 |
|
额定工作电流（A） |
0-3.5 |
|
磁极线圈温升（℃） |
<100 |
|
最大给矿粒度（mm） |
2.5 |
|
电源（V） |
380 |
|
外形尺寸（长×宽×高） |
783×600×1200 |
|
总重量（kg） |
约250 |
