一、设备主要技术参数：
1、用途

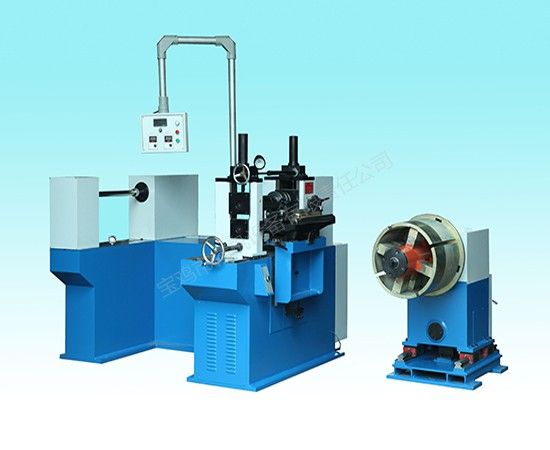

本纵剪机用于进行金属带料的纵向剪切工作，并且将分切后的窄条重新卷绕成卷。
本机具有操作方便;切割质量高;材料利用率高;切割速度可无级调速等特点。
该设备主要用于剪切精密薄带、镍合金、钛合金及各种贵金属带材。
2、主要技术数据
2.1、剪切带料厚度：0.025mm~0.6mm
2.2、剪切带料最大宽度：420mm
2.3、原料卷最大外径：φ650mm
2.4、原料卷内径：轴φ100mm
筒外径φ160mm
2.5、放卷最大重量：1000kg
2.6、最小切割宽度：4mm
2.7、滚刀直径：φ130mm
2.8、刀轴直径：φ60mm
2.9、最大切割速度：60m/min
2.10、切割条数(MAX)：12条
2.11、剪切精度：宽度公差：0～0.02 mm
剪切毛刺：≤0.01 mm
剪切侧弯：≤1 mm/M(带宽大于20 mm)
2.12、收卷卷筒直径：塑料收卷筒内径φ35mm
外径φ40mm
2.13、收卷最大外径：φ200mm(重量10公斤)
2.14、电动机：4KW
2.15、减速器：摆线针轮减速器
二、主要部件简述
1、开卷机
开卷机将成卷的带材展开，供纵剪机分切。卷筒为悬臂式手动涨缩四棱锥结构，开卷机整体沿轨道移动调整位置，来实现带材进料的对中，轨道采用HIWIN直线导轨副，磁粉制动器刹车。
卷筒公称直径：φ100 mm(筒体φ100 mm)
2、纵剪机
纵剪入口端设有导向装置，侧导板可以沿左右、前后方向调整，导向装置也可随剪切刀具的刃磨作上下调整，导向装置轨道均采用HIWIN直线导轨副，方便操作，保证移动的位置精度。
下刀轴采用固定式，上刀轴升降采用自锁式机构和左右同步升降机构，有间隙消除环节，指针显示调节量，活动牌坊可移出，便于装换刀具，移出轨道采用HIWIN直线导轨副。
纵剪动力采用交流电机，经减速机通过同步齿形带以及齿轮副传至上、下刀轴。
剪切动力：4KW
3、卷取装置
卷取采用双支撑结构，卷取张力大小可以通过调节收卷装置的磁粉离合器的控制器来实现。
卷筒公称直径：φ35 mm
4、电控系统
电控系统采用变频调速，操作台安装在纵剪机上。
