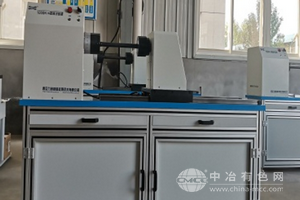

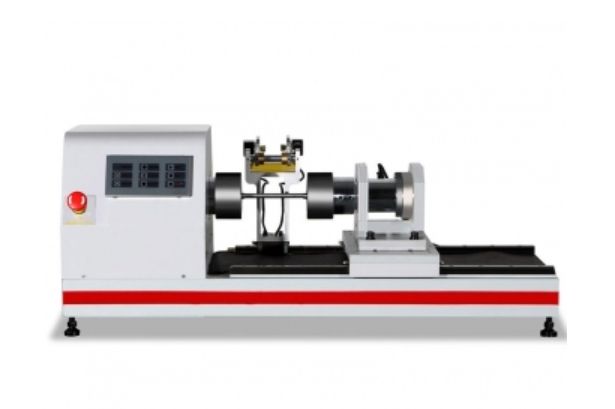

TTM50C微机控制材料扭转试验机
详细信息
该机主要用于材料及制成品在室温下扭转力学性能的检测，也可用于材料及制成品的扭转破坏等性能试验。被测试试样安装在可调整空间的夹具之间，可适应不同的被测试试样扭转力学性能的试验。试验机采用计算机控制操作，软件同步显示被测试试件的扭矩-时间、扭角-时间、扭矩-扭角、扭矩-转角等曲线；实时显示角度、扭矩、扭矩峰值等参数；试验结果可存储、打印等。
执行标准：GB/T10128《金属材料室温扭转试验方法》，JJG269《扭转试验机检定规程》
1、应用行业：
计量质检；冶金；机械制造；民用航空；高等院校；科研实验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。
2、方案描述
2.1主机

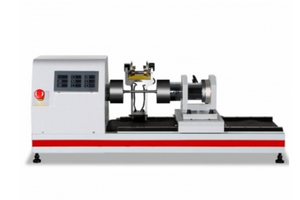

主机采用卧式结构。左端扭矩盘连接传感器为固定端，右端加载为交流伺服电机通过摆线减速机传动带动加力盘转动，通过对试样加载将扭矩传到扭矩盘端来进行试验，加载系统可沿导轨移动，用于调整试验空间。
2.2传动系统
通过采用交流伺服电机和驱动器，保证试验过程的宽范围速度连续调节和均匀加载；
2.3扭矩及扭角的检测
采用高精度扭矩传感器，可正反两方向测量扭矩；扭转角的输出是通过交流伺服电机导出，保证显示角度的真实有效。通过计算机数据采集处理系统，将传感器信号处理后在计算机屏幕上显示。
2.4测量控制系统：
试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、A/D转换等组成；位移测量控制系统由倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机控制、数据处理、显示等功能。
2.5试验过程
整个试验过程采用基于Windows平台、使用以图形为界面的视窗式操作软件，由键盘输入试验参数，鼠标操作虚拟按钮，自动完成全部试验过程。
试验结果可形成多种报表格式，方便打印、分析试验结果。
3、主要技术性能指标
●扭矩量程：0～50Nm
●扭矩测量范围：5Nm-50Nm；
●扭矩最小读数值：0.01Nm
●试验扭矩分辨率1/±300000
●扭矩示值相对误差：≤±0.5%（正转和反转两个方向）
●扭矩重复性相对误差：≤0.5%（正转和反转两个方向）
●转角测量范围0-10000°
●转角示值相对误差：≤±1%（正转和反转两个方向）
●扭角(小角度测量)显示最小分辨率：0.0001°
●转角最小读数值：0.01°
●试验转速：0.05-720°/min(屈服前应在3°/min-30°/min；屈服后不大于720°/min)无级调速
●扭转速度示值相对误差：≤±1%（正转和反转两个方向）
●扭转速度示值重复性误差：≤1.0%
●加力盘、扭矩盘间距离：0～600mm（可议）
●两夹头的同轴度：≤Φ0.3mm
●试样夹持直径：标准试样（圆试样Φ10，标距50mm,100mm）
●电源：AC220V±10％，50Hz；
●试样夹持方式：按用户试样提供夹具一套
●试验级别:1级
●主机净尺寸(mm)：约1750*650*1400
●主机重量(kg)：约300
4、试验机的工作环境要求
4.1在室温100C～350C范围内；对温度要求严格的试验，试验温度应为：23℃±5℃
4.2相对湿度不大于80%；
4.3在稳固的基础上正确安装；
4.4在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中；
4.5电源电压的波动范围不应超过额定电压的亚诺天下金属质检设备10%。
5、试验机主要配置
△主机一台
△交流伺服电机及驱动器控制系统1套
△高精度减速机1套
△高精度双向扭矩传感器1个
△计算机：联想台式机(不含电脑桌)
△打印机：佳能彩色喷墨打印机
△信息采集卡(已插入计算机内)、试验机控制软件1套
△技术资料（使用说明书、合格证明书、装箱单）各1套
△夹具2套
△随机工具1套
