铝液测氢仪
一、铝液测氢仪概述
氢是大量溶于液态铝中的气体。由于氢的存在，铝铸件易产生针孔、气孔等缺陷，它导致铸件的力学性能、内部质量大为降低。所以在浇注前需要简单、直接、快速地确定铝液中氢的含量，以获得合格的铸件。
AHL2铝液测氢仪就是采用Straube－Preiffer检验原理（真空气体检验，称为减压凝固检验法）而研制的定性检测铝液中氢含量检验仪器。
1、应用
1)用于铝和
铝合金铸造生产中的质量控制，评估除气效果、熔融铝液质量和熔炼处理工艺的实用手段。
2)适合熔炼现场检测，尤其是有多台保温炉的炉前铸造或
铝加工现场，如铝铸件、
铝型材加工。
2、仪器特点：
1)方便的移动式结构，可对处于不同固定位置的铝液进行含气量检测，一机多用；
2)分析速度快。在铸造车间的现场环境下，能够在5min内完成对铝液的含氢量分析。
3)检测结果真实可信，重复性好。综合几种分析手段，可对铝液质量作出准确的判断，切实可靠的指导生产。
4)仪器坚固耐用。整个仪器无易损件，运行成本低。
5)操作简单、使用安全。对操作者无过多经验要求，略加培训，即可正确使用。
6)该机型真空室不采用玻璃钟罩，钟罩无损坏之忧。并配有不锈钢提手及可视窗。
7)适合炉前复杂环境，也适合实验室应用。
二、工作原理
减压凝固检验，是在减压（一定真空度）条件下，先制备试样，然后再对试样进行观察、检测，以此间接定性确定铝液中含氢量多少的方法。
在一定的真空度下制取试样过程中，铝液由于内外压力平衡作用，液体内部的针孔、缩松被放大，便于区标、分析铝液含氢量的多少。
试验时，从准备浇注的铝液中，取少量熔体（l00g左右）试样进行试验。铝液倒入经预热的坩埚（
镍质坩埚须喷涂涂料）内，立即（小于30秒）放入密封的真空室内，然后接通
真空泵，真空室迅速达到一定的真空度。在一定的真空度下，制得测试试样。在生产现场，可综合用如下三种方法定性衡量铝液中的含气量。
①凝固状态法（试样表面凸凹法）
通过观察凝固后试样表面的状态，粗略评估铝液中的含氢量。试样凸起越大，表面气孔越多，则含气量高；试样表面凹陷或平整，表面光滑则标明含气量少（如图）。
②剖面状态观察法
待试样凝固冷却后，沿垂直面切开试样，磨制并抛光，试样中的气体便以周边园滑的孔洞形式呈现在抛光面上。试样含气量越大，孔洞尺寸也越大，孔洞分布密度也越大。根据实际生产对压铸件含气量的要求，确定孔洞分布密度的低限和高限，并把它们制成若干标准等级样板，以此作为检验和判定标准。（如图）。
③测量密度法
用天平称出试样在空气中的质量W1，再称出试样在水中的质量W2。通过以下公式计算试样的密度。
W＝W1﹒ρ水/(W1－W2)W为铝试样的密度试样的密度越大，越致密，气孔越少，含气量越少；反之，含气量越大。注：前两种分析方法，经验性较强，无法定量。测量密度法，操作简单，使用要求低，分析结果准确、可靠、实用，已广泛应用于生产现场。
我公司测氢仪现已配置密度直读天平，操作按钮自动计算出密度值。（选配）
三、仪器组成

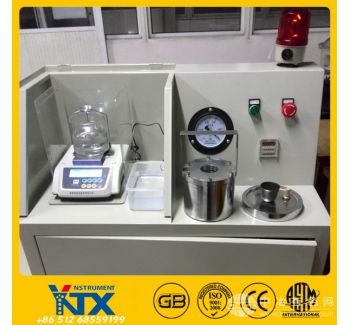

AHL2铝液测氢仪由两部分组成：VSP01型真空试样制备系统和EH300密度测量装置。
323
分享 0
举报 0
收藏 0
反对 0
点赞 0
青海 - 西宁
2025年07月09日 ~ 11日
