高刚性重切削立式车床VL 1600ATC
产品型号:VL-1600ATC
品 牌:ACHINE MAKE
厂商性质:生产商
所 在 地:南通市
产品简介
安装形式落地式布局形式立式
产地国产床身最大回转直径2000mm
刀架/刀塔前置立式电动刀架工件最大加工直径2000mm
机床大小中型机床自重35000kg
控制形式数控联动轴数两轴联动
售后保修期12个月自动化程度全自动
最大工件重量8000kg
详情介绍
高刚性重切削立式车床VL 1600ATC，数控立式车床，设备铸件为箱型结构设计采用高级强化灰口铸铁材料铸造，其材质主要由如碳、矽、锰、磷、硫、铜等多种稀有金属元素组成，保证铸造结构具有足够的静态、动态、热刚度机械性能。

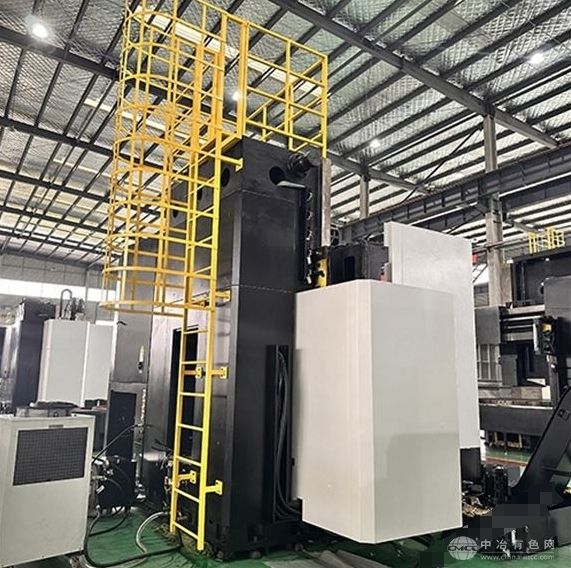

高刚性重切削立式车床VL 1600ATC，数控立式车床
X轴主滑台采用前后轨设计，间距宽度加宽20%，保证机床的中心稳定性。
立柱与底座宽度相同尺寸的结构，加强了机体稳定性。
工作台采用加大规格精密交叉滚柱轴承，增加机台的刚性与耐久性，使加工更加稳定。
工作台采用多级齿轮箱传动，通过全齿轮传动的方式驱动工作台，避免了主轴扭矩的损失，保证切削刚性，减少工作台震动，比传统皮带传动扭力提高20%。
X轴主滑台采用前后轨设计，保证机床的中心稳定性。
VL1000-VL1600系列机型X轴标配为滚柱线轨，可选配硬轨。
Z轴方形硬轨采用用钢材经精密研磨加工，滑台贴耐磨塑片(TURCITE-B)采用精密刮研的方式，具有吸震力强、高刚性、高精密度的特点，是实现精密耐久切削的选择。
设备参数：
机械能力单位VL-1600ATC
切削直径mm2000
切削高度mm1200
滑枕鼻端至工作台高度mm1600
移动量单位VL-1600ATC
X轴行程mm+1150，-500
Z轴行程mm900
横梁行程mm800(200*4step)
主轴单位VL-1600ATC
主轴轴承直径mm685.8
刀塔单位VL-1600ATC
刀塔型式ATC
刀具数量Pcs12
刀具尺寸Mm¨32Φ50
机电系列单位VL-1600ATC
控制器(FANUC/SIEMENS)
Qi-T/31i-B/828D、840D
变压器Kva65
机械尺寸单位VL-1600ATC
占地面积(长*宽)
(前置排屑机)Mm6237*4884
标准机械高度Mm5500
机械重量Kg35000
