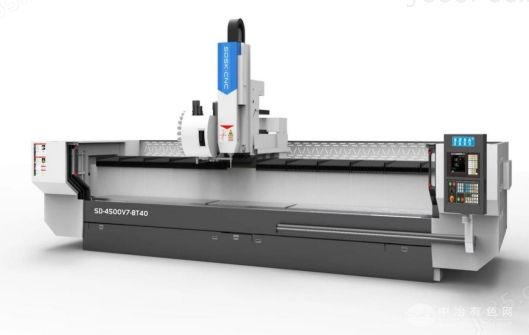

型材加工中心
品牌 深雕数控/SDSK
型号 SD4560V7C-BT40
厂商性质 生产商
所在地 深圳市
产品简介
一：SD4560V7C-BT40型材加工中心特点：
1、SD4560V7S-BT40机型系列是专门为客户量身定做的大型型材加工中心; 天轨式结构;三轴运动机构设计在横梁顶部轻巧便捷也方便清理，Y轴机头前后移动，X轴机头左右移动，Z轴主轴上下移动。
2、可另加第四旋转轴、侧铣头、探头功能。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。
二、SD4560V7C-BT40型材加工中心 主要配置清单(单位:mm)
规 格 说 明数量原产地
新代系统/YZ伺服电机、Z抱闸/11KW主轴伺服驱动全套中国台湾
X轴配齿轮齿条，变速箱(APEX)1套中国台湾
Y/Z轴用中国台湾TBI精密级滚珠丝杆(YZ4020)全套中国台湾
X/Y/Z轴用 中国台湾上银/银泰/鼎翰 精密级(X35、Z35滚珠直线导轨、Y35滚柱直线导轨)全套中国台湾
中国台湾大悦直联式短鼻主轴BT40/140/12000rpm /环形喷水(配油压打刀缸)1个深圳
中国台湾圣杰24T圆盘刀库1套中国台湾
床身XYZ轴全铸铁、钢构底座，主要配件为铸铁机械零配件(HT300)1套自制
配电柜恒温空调系统(雷德)1套东莞
施耐德电气配件(施耐德)1批天津
进口TBI/KOYO P级角接触配对轴承全套中国台湾
主轴油冷机 (雷德)1台东莞
电子手轮(昱普)1套广州
对刀仪(深圳精雕 )1个自制
X/Y/Z轴配风琴罩各1套自制
X/Y/Z轴配塑料拖链(鼎泰)各1套东莞
自动润滑油泵(宝腾)1套东莞
空气过滤器(日本雷曼 M107-A空气过滤器)1套浙江
喷水装置1套自制
水枪各1把深圳
水泵(斯纳尔)1个常州
机床附件1套深圳
BT40刀柄/配大小全套缩咀(三合)5个深圳
链板排渣机1套自制
正门气动双开门(可另选)无自制
三、设备主要技术参数：(单位:mm)
机型SD4560V7C-BT40
外型尺寸长6700宽3600高3700左右
工作台尺寸X4500*Y600(T槽M16)
主轴鼻端至台面最高850～低150
X/Y/Z行程X：4500
Y﹕600
Z﹕700
最大快移速度XYZX﹕60米/分钟
Y﹕48米/分钟
Z﹕48米/分钟
最大加工速度12米/分钟
伺服系统XYZ交流伺服
系统分辨率0.002
三轴垂直度0.02mm
整机定位精度±0.05mm
局布定位精度300 mm内±0.02mm
重复定位精度0.005mm
主轴数1个
主轴伺服驱动功率11KW
主轴伺服转矩52.5N.m
主轴转速12000rpm/min
夹持刀柄BT40
圆盘刀库24T
换刀方式自动
对刀方式自动
台面承受负荷3000Kg
额定电压380V/50HZ
整机最大功率26KW
整机重量15000Kg左右
四、主机标准配置及附件送配件：
1.控制器11.机械、电气、操作说明书1本
2.直结式短鼻主轴12.刚性攻牙功能
3.自动润滑系统13.配电柜恒温空调
4.地基可调垫块14.《操作说明书》《程序说明书》《使用说明书》
5.工具箱15.刀柄5个(含拉钉、扳手)
6.工作灯16.锁刀座
7.警示灯17. M16马铁
8.主轴吹气装置18.
9.传输线19.锁咀 ER32(4-25) 1套
10.半封闭式护罩20.护罩
