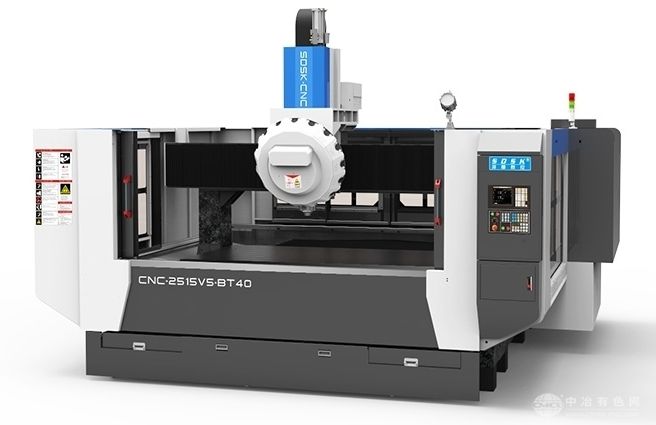

轻型高精度龙门加工中心
品牌 深雕数控/SDSK
型号 SDSK-2515V5-BT40
厂商性质 生产商
所在地 深圳市
产品简介
产地国产加工材质硬金属,软金属,合金,钢结构,塑料,布料,板材,橡胶,玻璃,陶瓷,石材,骨头,皮质材料,磁性材料,其他
加工用途模具,印章,电子,广告,标牌,艺术品,其他界面语言中文,英文,其他语言
售后保修期1年个月数控系统三菱/MITSUBISHI
销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外主轴转速12000r/min
特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、切割、扩孔、打孔、攻丝等加工。
机器简介：
1、SDSK2515V5-BT40机型是专门为客户量身定做的轻型龙门加工中心;定梁式结构;运动方式为Y轴工作台前后移动，X轴左右移动，Z轴上下移动。
2、另可加装第四旋转轴、侧铣头、探头功能。
二、机器主要配置清单(单位:mm)
序号规 格 说 明数量原产地
1. 三菱系统(M80)/XYZ伺服电机、Z抱闸/主轴伺服驱动11kw-12000全套日本
2. 中国台湾大悦直结式长鼻主轴BT40-150-560-12000/环形喷水 (配油压打刀缸)1套中国台湾
3. 16位飞碟式伺服刀库 (普仁)1套泰州
4. XYZ轴用 中国台湾上/银泰/ 精密级直线导轨 (X45、YZ35)全套中国台湾
5. XYZ轴用 中国台湾TBI 精密级研磨级滚珠丝杆 (XY50、Z40)全套中国台湾
6. 大理石机身，大理石横梁1套山东
7. 铸铁机械零配件、铝工作台T型槽M12(可另选铸铁工作台T型槽M16)1批自制
8. 配电柜恒温系统(雷德)1套东莞
9. 施耐德电气配件1批德国
10. 进口NSK/KOYO/TBI P级角接触配对轴承全套进口
11. 主轴油冷机 (雷德)1台东莞
12. 电子手轮(深圳精雕 )1套自制
13. 对刀仪(深圳精雕 )1个自制
14. X/Z轴配三防布风琴罩(Y轴配可伸缩不锈钢板罩)各1套自制
15. X/Y/Z轴配塑料拖链各1套东莞
16. 自动润滑油泵(宝腾)1套东莞
17. 空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江
18. 喷水装置1套自制
19. 喷雾装置(宝腾)1套东莞
20. 水枪各1把浙江
21. 水泵750W(斯纳尔)1套常州
22. 机床附件1套深圳
23. BT40刀柄/配大小全套缩咀(三合)5个深圳
24. 双螺+链板式自动排渣机1套自制
三、设备主要技术参数：(单位:mm)
机型SDSK2515V5-BT40
工作台尺寸2500*1500
工作台至地面尺寸750
龙门宽度2560
主轴鼻端至工作台面最高670～低170
飞碟式刀库至工作台面最高650
X轴行程2530
Y轴行程1530
Z轴行程500
X/Y/Z最快移动速度X35米/分钟
Y35米/分钟
Z35米/分钟
最大加工速度12/米/分钟
伺服系统交流伺服
系统分辨率0.001
三轴垂直度0.015mm
整机定位精度±0.025mm
局布定位精度300内±0.01mm
重复定位精度0.005mm
主轴数1个
主轴伺服功率11KW
主轴伺服转矩52.5N.m
主轴转速12000rpm/min
飞碟式刀库16位
换刀方式自动
夹持刀柄BT40
对刀方式自动
台面承受负荷2000Kg
额定电压380V/50HZ
整机最大功率28KW
整机重量11000Kg左右
外型尺寸(长*宽*高)4550*4100*3700左右
