详细介绍

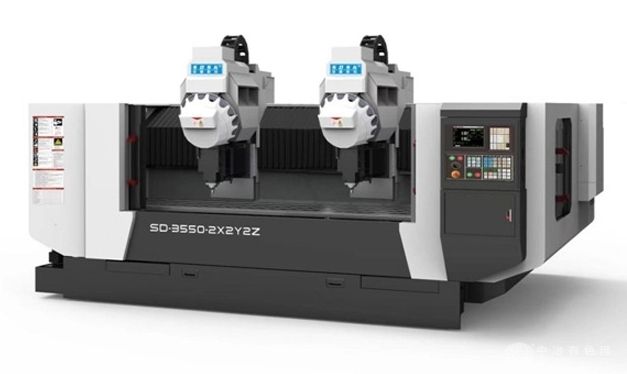

一、双头型材加工中心机器简介：
1、SD2500-2Z-BT30是专门为客户量身定做的CNC双头型材加工中心;天车式运动结构;机身采用铸铁床身结构;配中国台湾圣杰2*16位飞碟式刀库，换刀速度为2秒，大大提高生产效率; 运动方式为Y轴工作台前后移动，X轴可以带2个机头同时左右移动，2Z轴主轴可同时上下移动也可以单独上下移动。
2、采用深雕数控系统，伺服电机;三轴采用上银/银泰精密级直线导轨，精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，保证了更高的加工精度、速度与稳定性。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
4、另可加装第四旋转轴、侧铣头功能。
5、正门为气动双开门结构，可对接六轴机器人自动上下料机构安装。
二、机器主要配置清单(单位:mm)
规 格 说 明数量原产地
深雕数控系统(法兰克技术基础)1套、XY4.4KW/3Z2.9KW伺服电机5套、主轴电机5.5KW2个全套中国台湾
XY2Z轴用 中国台湾上银/银泰 精密级滚珠直线导轨(XY30，Z35)全套中国台湾
XY2Z轴用 中国台湾TBI 精密级研磨滚珠丝杆(X5020，Y4020，Z3216)全套中国台湾
中国台湾惟隆/中国台湾大悦直联式短鼻主轴BT30/100/20000rpm2个中国台湾
16位飞碟式刀库 (中国台湾圣杰)2套中国台湾
铸铁床身(HT250)1套自制
铸铁机械零配件(HT250)1批自制
外罩：2mm钢板、喷粉(不锈钢水箱)全套自制
配电柜恒温空调系统(雷德)1套东莞
施耐德电器配件(施耐德)1批天津
气动元件(亚德克)1批中国台湾
进口KOYO/NSK/TBI P级角接触配对轴承全套日本
主轴水冷机 (雷德)1台东莞
电子手轮(昱普)1套广州
对刀仪(深圳精雕 )1个自制
X轴配三防布风琴罩，Y2Z轴配可申缩钢板罩各1套自制
X/Y/2Z轴配塑料拖链(鼎泰)各1套东莞
自动润滑油泵(宝腾)1套东莞
空气过滤器(日本雷曼 M107-A空气过滤器)2套浙江
喷水装置2套自制
水泵750W(斯纳尔)1套常州
机床附件1套深圳
BT30刀柄/配大小全套缩咀(三合)10个深圳
链板排渣机(可另选)无自制
三、技术规格参数表:(单位:mm)
机型SD3000-2Z-BT30
工作台尺寸3000*500 (T型槽M14)
主轴鼻端至工作台面最高610～最低110
飞碟式刀库至工作台面460
X轴行程1600
Y轴行程530
2Z轴行程500
X/Y/2Z最快移动速度X35米/分钟
Y48米/分钟
2Z40米/分钟
最大加工速度12米/分钟
控制系统深雕数控系统
伺服系统交流伺服
系统分辨率0.001
三轴垂直度0.015mm
整机定位精度±0.015mm
局布定位精度300内±0.01mm
重复定位精度0.005mm
主轴数2个 (主轴距离1500mm)
主轴伺服功率5.5KW/个
主轴伺服转矩26.3Nm/个
主轴转速20000rpm/min
飞碟式刀库2*16位
换刀方式自动
夹持刀柄BT30
对刀方式自动
台面承受负荷1500Kg
额定电压380V/50HZ
整机最大功率27KW
整机重量9000Kg左右
外型尺寸(长*宽*高)4450*2500*2600
