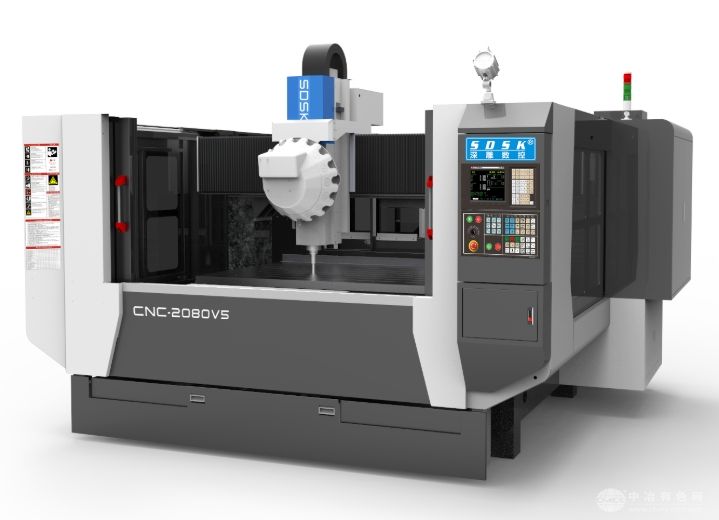

大型数控铝型材精雕机
品牌 深雕数控/SDSK
型号 BT30/2080V5
厂商性质 生产商
所在地 深圳市
机器简介：
SDSK-V5升级版机型系列是专门为客户量身定做的大型数控铝型材精雕机;配中国台湾圣杰16位或21位飞碟式刀库，换刀速度为2秒，大大提高生产效率; 运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴主轴上下移动。大理石(花岗岩)机身结构; 采用深雕数控系统，伺服电机;三轴采用上银/银泰精密级直线导轨，精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水及喷雾系统，保证了更高的加工精度、速度与稳定性;大型数控铝型材精雕机;特别适用于各类铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
另可加装第四旋转轴、侧铣头、探头功能。
设备主要技术参数：(单位:mm)
列表一：
机型1060V51380V51780V52080V52012V5
外型-长*宽*高2300*2300*25002900*2700*28003100*2700*28003450*2700*30003450*3530*3000
工作台尺寸1000*6001300*8001700*8002000*8002000*1200
龙门宽度11001400180021002100
主轴鼻端至台面450450450450450
X/Y/Z行程1050*650*3501350*850*3501750*850*3502050*850*3502050*1250*350
最大空走速度48000mm/min48000mm/min48000mm/min48000mm/min48000mm/min
最大加工速度12000mm/min12000mm/min12000mm/min12000mm/min12000mm/min
控制系统深雕数控系统深雕数控系统深雕数控系统深雕数控系统深雕数控系统
伺服系统交流伺服交流伺服交流伺服交流伺服交流伺服
系统分辨率0.0010.0010.0010.0010.001
三轴垂直度0.015mm0.015mm0.015mm0.015mm0.015mm
整机定位精度±0.015mm±0.015mm±0.015mm±0.015mm±0.015mm
局布定位精度300mm±0.01mm300mm ±0.01mm300mm±0.01mm300mm ±0.01mm300mm ±0.01mm
重复定位精度0.005mm0.005mm0.005mm0.005mm0.005mm
主轴数1个1个1个1个1个
电主轴功率7.5KW7.5KW7.5KW7.5KW7.5KW
飞碟式刀库/可选16位/21位16位/21位16位/21位16位/21位16位/21位
换刀方式自动自动自动自动自动
主轴转速30000rpm/min30000rpm/min30000rpm/min30000rpm/min30000rpm/min
夹持刀柄BT30BT30BT30BT30BT30
对刀方式自动自动自动自动自动
可装料高度300mm300mm300mm300mm300mm
台面承受负荷1000Kg1000Kg1000Kg1500Kg1500Kg
额定电压380V/50HZ380V/50HZ380V/50HZ380V/50HZ380V/50HZ
整机最大功率13.5KW13.5KW13.5KW14.5KW14.5KW
整机重量4300Kg4800Kg5600Kg6000Kg7000Kg
