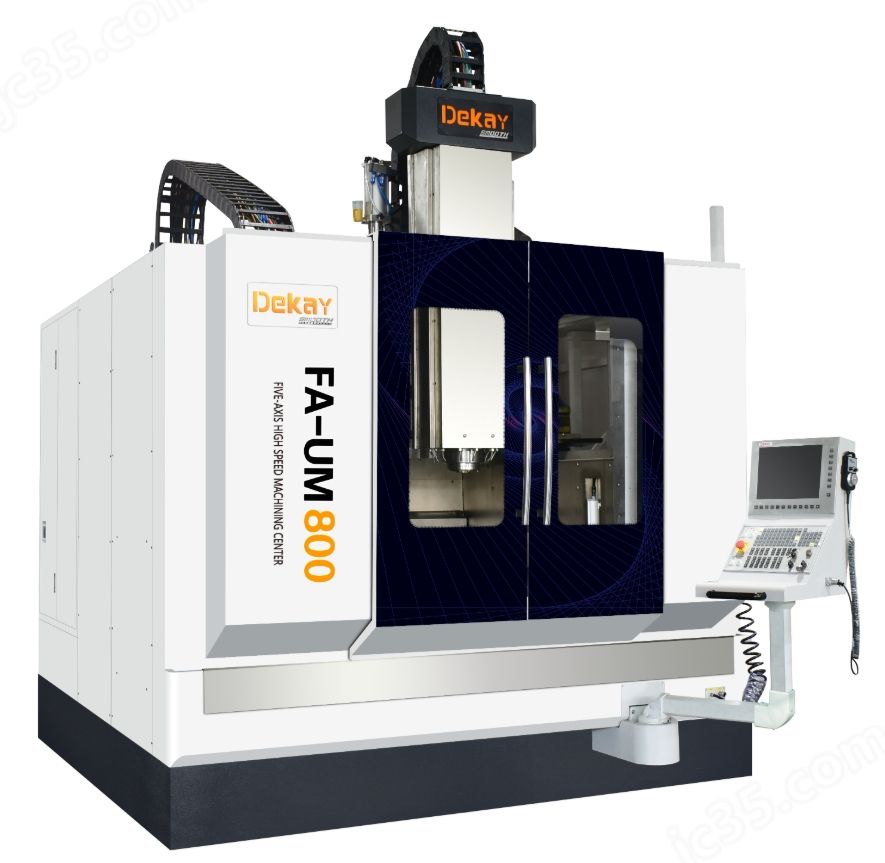

天车摇篮五轴超声加工中心
品牌 德凯数控
型号 FA-UM800
厂商性质 生产商
所在地 宁波市
作用对象材质：铝等金属、其他
详细介绍
德凯FA-UM800天车摇篮五轴超声加工中心是德凯数控在充分发挥自我优势的基础上、通过消化吸收技术，自主开发研制的AC摇篮式天车五轴超声波加工中心系列产品。
1、 FA-UM800机床采用天车式结构设计，床身为整体式，X/Y/Z直线轴于床身上运动，工件重量不会影响直线轴动态性能。
2、 本机床不仅具备铣削、镗削、钻削(钻、扩、铰)、磨削、攻螺纹、锪削等传统机床加工功能，而且能实现超声波加工功能，超声加工时超声波发生器给五轴机床加工刀具施加超声波高频振动，使得该机床主轴有较高的转速的同时又有超声振动，从而使加工机床既有五轴机床的灵活性，多功能性，又有超声加工的高效性，特殊性。
3、超声波系统包含超声波发生器、超声波加工刀柄和超声波传输模块，自主研发设计，采用 28±0.3 KHz工作频率，发生器频率能与超声刀柄频率精准匹配，从而实现大功率输出，可保证超声刀柄一直处于的工作状态，实现真正意义上的超声加工。
FA-UM800天车摇篮五轴超声加工中心技术参数：
项目主要参数
加工范围X轴行程mm850
Y轴行程mm1000
Z轴行程mm600
主轴端面至工作台距离mm180-780
摇篮转台转台直径mm800
最大承重Kg1200
A轴旋转角度°±120
C轴旋转角度°±360(无穷)
T型槽尺寸
14H8
主轴驱动方式
电主轴
主轴转速rpm/min18000
主电机功率kW30
主轴扭矩N·m105
主轴刀柄
HSKA63
主轴外径mmΦ190
进给驱动X、Y、Z快移速度m/min36/36/30
X、Y、Z进给速度m/min15/15/15
精度X/Y/Z轴定位精度mm0.005/300mm(JIS標準)
A/C轴定位精度arcsec10角秒
A/C轴重复定位精度arcsec4角秒
扫描式测量仪精度测量精度mm优于0.05
测量最高分辨率mm0.02
超声系统超声输出功率W≥50
超声频率KHz28±0.3
刀库
(可选配)刀库容量T32
刀库形式
链式平推刀库
刀柄形式
A63
刀具最大直径/邻空位mmΦ80/Φ100
刀具最大长度mm300
刀具最大重量kg5
数控系统(选配)铼钠克N5E
机床重量T17.5
机床尺寸CM330*420*350
