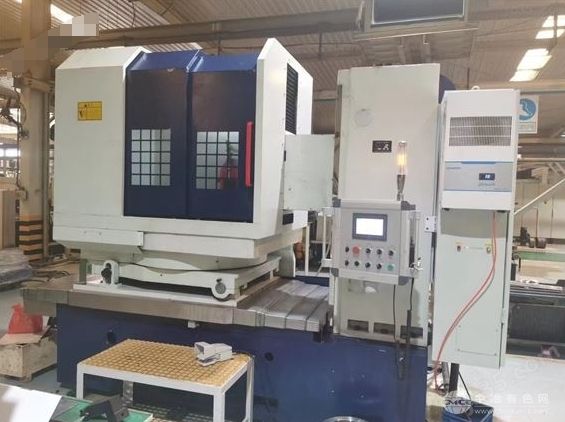

数控卧轴圆台平面磨床M7340P
产品型号:MGK7340PLC
品 牌:兴和宏鑫
厂商性质:生产商
所 在 地:聊城市
产品简介
布局形式：立式
产地：国产
工作台尺寸(长×宽)：Φ400mm
工作台最大移动量(左右×前后)：240mm
加工材质：硬金属,合金,板材,玻璃,陶瓷,石材,磁性材料,其他
加工用途：平面,刀具,模具,齿轮
界面语言：中文
类型：普通,数控,高精度,数显
磨削类型干湿两用砂轮(外径×宽×内径)：300×40×127mm
售后保修期：12个月
数控系统：可选配
销售区域：全国
自动化程度：自动
详情介绍
数控卧轴圆台平面磨床M7340P，总体设计结构布局型式采用磨头沿立柱导轨做垂直升降运动，工作台旋转，拖板往复移动布局型式，结构紧凑、精度稳定、操作方便。采用砂轮周边磨削工件两平面的平面平行度与工件表面粗糙度要求较高的平面，由于工作台能绕水平轴回转倾斜(+3°，-3°)故又能磨削内外锥形表面。
机床电器部分采用PLC可编程控制自动化程度高。进给系统中磨头垂直自动进给。快速升降、进给参数预选、零位停止尺寸控制、无火花磨削、工作台失磁保护等功能。操作方便，工作台旋转运动与工作台托板往复运动由变频调速电机驱动。
本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件加工等。
机床的主要技术参数
最大磨削尺寸(直径×高)mmΦ400×170 (平面) φ400×150 (锥面)
工作台最大倾斜角+3°，-3°
工作台旋转速度(无级变速)60-160r/min
工作台拖板纵向往复速度(无级变速)0.3-2m/min
工作台拖板纵向往复最大移动量240mm
磨头主轴转速 1450r/min
磨头快速升降速度180mm/min
磨头主轴中心线至台面的距离最大 270mm 最小100mm
砂轮尺寸(外径×宽×内径)300×40×127mm
手轮每转磨头垂直进给量0.1mm,1mm,10mm
电子手轮倍率X1 X10 X100
电机总功率12.07KW
磨头电机功率5.5KW
磨头垂直进给量0.001-0.2mm
磨头垂直机动进给量(HMI无级输入)0.001-0.2mm
磨头升降电机功率2kw
工作台左右移动电机功率2kw
工作台旋转电机功率1.1KW
冷却水泵电机功率0.12KW
润滑油泵电机功率0.75KW
以上参数仅供参考，最终以双方签订的技术协议为准。
