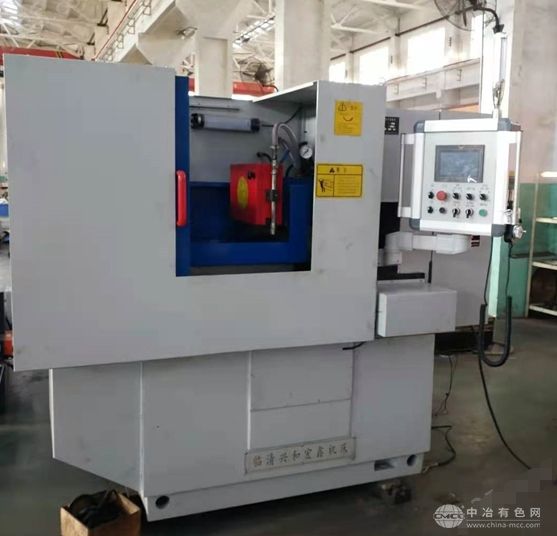

卧轴圆台平面磨床M7340C
产品型号:M7340CPLC
品 牌:兴和宏鑫
厂商性质:生产商
所 在 地:聊城市
产品简介
表面粗糙度Ra：0.32-0.63μm
布局形式：卧式
产地：国产
工作台尺寸(长×宽)：φ400mm
工作台最大移动量(左右×前后)：245mm
加工材质：硬金属,合金,板材,玻璃,陶瓷,石材,磁性材料,其他
加工用途：平面,刀具,模具,齿轮,齿条,成型表面
界面语言：中文
类型：普通,数控,数显磨削
类型：干湿两用
砂轮(外径×宽×内径)：300*40*75mm
售后保修期：12个月
数控系统：可选配
外形尺寸(长×宽×高)：1965*1000*1870mm
销售区域：全国,港澳台,海外
重量：3000/2600kg
自动化程度自动
卧轴圆台平面磨床主要由床身、主轴系统、移动系统、进给系统、砂轮架、操作界面等部分组成。床身为整体铸造结构，具有足够的刚性和稳定性。主轴系统安装在床身上，通过电机驱动旋转主轴，实现工件的切削加工。移动系统包括纵向移动和横向移动两个方向，用于控制砂轮头的位置和精度。进给系统通过伺服电机控制工作台的进给速度和精度。
详情介绍
一、机床的主要概述及用途
1.1 数控卧轴圆台平面磨床M7340CPLC，总体设计结构布局形式采用磨头沿立柱升降，工作台旋转，拖板往复移动布局形式。具有结构紧凑、精度稳定、操作方便等特点。采用砂轮周边磨削工件两平面的平行度与工件表面粗糙度要求较高的平面，由于工作台能绕水平轴回转倾斜(±10º)故又能磨削内外锥形表面。本机床适用于工具、轴承、汽车、拖拉机和一般机械厂的生产车间与工具机修车间加工盘形刀具、摩擦片、轴承圈、活塞环、分度盘等，尤其是磨削像齿刀前角这样的内锥面更为方便。
1.2工作台旋转运动采用三相齿轮减速马达通过变频器调速直接驱动。工作台通过圆弧导轨与拖板连接并沿着圆弧导轨实现工作台的±10°倾斜。
1.3 M7340C PLC型卧轴圆台平面磨床，采用中国台湾永宏PLC+HMI控制系统。本系统配备全数字交流伺服驱动，手持式电子手轮，标配RS232和USB接口。
1.4 磨头垂直升降和工作台拖板的往复移动由交流伺服电机控制。磨头主轴的旋转由装入式电机直接驱动，旋转精度高。磨头立柱垂直导轨采用镶钢淬硬滚动结构，接触刚性好，运动精度高。床身V平导轨和工作台环形导轨均采用滑动结构，由润滑装置供油，压力润滑，运动平稳，吸震性好。
二.机床主要技术参数
1、工作台直径 Φ400
2、可磨工件最大尺寸(直径X高) Φ400X180mm
3、工作台最大倾斜角度 ±10º
4、工作台旋转速度(变频调速) 60-170r/min
5、工作台拖板纵向往复速度(无级变速) 20-2000mm/min
7、磨头垂直最大移动量 190mm
8、磨头主轴中心线至工作台距离
1)最大 290mm 2)最小 100mm
9、磨头垂直升降速度 0-240mm/min
10、砂轮尺寸(外径X宽X内径) 300X40X75mm
11、电机总功率 约12KW
1)磨头电机功率 5.5kw
2)磨头升降交流伺服电机功率 6N.m
3)工作台旋转电机功率 0.75kw
4)工作台拖板纵向往复交流伺服电机功率 7.7Nm
5)冷却水泵电机功率 0.09kw
6)润滑油泵电机功率 0.55kw
7)磁性分离器电机功率 0.09kw
12、工作台最大承重 60Kg
13、主机外形尺寸(长X宽X高) 约1633X1000X1730mm
14、产品重量(毛重/净重) 约3000/2600kg
以上参数仅供参考，最终以双方签订的技术协议为准。
