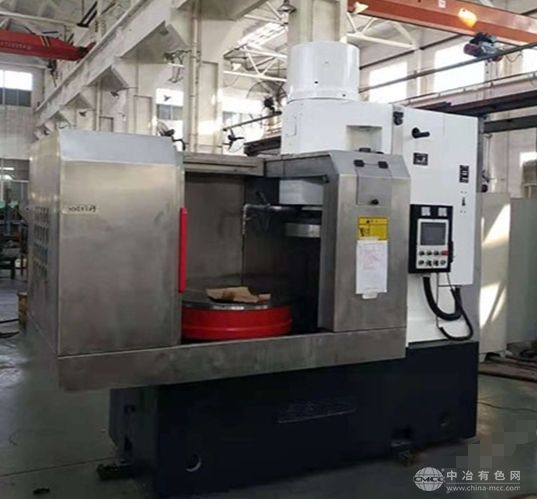

数控立轴圆台磨床

数控立轴圆台磨床

363
规格/型号:M7475PLC
品牌:兴和宏鑫
应用领域:材料制备
产地:山东 - 聊城
厂家/供应商:临清兴和宏鑫机床有限公司
咨询电话::13969551976(请说明信息源自“中冶有色网”)
更新时间:2025-05-11
级别:待认证

数控立轴圆台磨床说明介绍

数控立轴圆台磨床


数控立轴圆台磨床


产品型号:M7475PLC

品 牌:兴和宏鑫

厂商性质:生产商

所 在 地:聊城市


产品简介


表面粗糙度Ra:1.25μm

布局形式:立式

产地:国产

工作台尺寸(长×宽):780mm

工作台最大移动量(左右×前后):450mm

加工材质:硬金属,合金,板材,玻璃,陶瓷,石材,磁性材料

加工用途:平面

界面语言:中文,英文

类型:数控

磨削类型:干湿两用

砂轮(外径×宽×内径):150*80*25mm

售后保修期:12个月

数控系统:可选配

外形尺寸(长×宽×高):2435*1230*2230mm

销售区域:全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

重量:6000kg

自动化程度:自动

工作台转速:21(r/min)

工作台移动速度3.7(m/min)

工作台移动电机功率0.75KW

磨头主轴转速980(r/min)磨头电机功率25KW

磨头升降交流伺服电机功率:10Nm

磨头垂直进给量/最小进给量0.005-180mm/min

手轮进给倍率*1*10*100总容量32

数控立轴圆台磨床广泛应用于各个制造行业,特别是对精密零部件的加工和磨削要求较高的领域,如航空航天、汽车制造、模具制造等。它可用于磨削平面、棱角、凸轮等各种曲面形状的工件。


详情介绍


数控圆台平面磨床是为一种高精度、高效率的加工设备,在制造业中具有重要的地位。它通过数控技术的应用实现了自动化的加工过程,并广泛应用于各个行业。


一、主要用途


数控立轴圆台磨床M7475P,以砂瓦端面进行磨削,是一种高效率,精密稳定的加工机床。该机床主要用来磨削毛坯及一般精密的大型零件,特别适用于冶金、锯片、汽车、拖拉车、工具,轴承等行业对大型零件的磨削加工。

机床在提高床身和立式磨头刚性作了较大改进。立柱采用三点调整,结构紧凑,工作台为圆形强力电磁吸盘,磁力平滑可调,精度稳定。充退磁器控制,并配有冷却液净化装置等特点。

本磨床的功能:通过交流伺服系统控制磨头升降。工作台旋转由PLC输入输入控制,可设置加工参数,根据不同的工件设置不同的参数,通过不同参数设置可以轻松完成工件的加工,通过前期生产工艺参数的设定,后期生产过程只需一键便可完成工件的加工,使生产过程简单化,既提高了生产效率,也减少了工件生产的差异性。


二、结构特征


1.主要精度:表面粗糙度达1.25um以上,平行度0.01/1000mm以内。

2.机床材质:该机床床身、立柱、均采用树脂沙工艺铸造,材质好,强度高.

3.工作台:为我公司自行生产的产品,磁力平滑可调,精度稳定。

4.电气系统:本磨床控制系统采用中国台湾永宏PLC+HMI的控制模式。即可编程控制器与人机界面结合,可编程控制器进行逻辑运算、顺序控制、定时计数和算术运算等操作,并通过数字化、模拟式的输入输出,控制各种类型机械或生产过程;而人机界面则用于操作人员与控制系统之间对话。

5.磨头运动形式:磨头与立柱垂直导轨,接触刚性好、运动精度高,移动轻便、进给灵敏润滑简便可靠,使用寿命长。

6.冷却润滑机械系统:本机床应具有可靠和完善的润滑、液压、、系统和装置,高效的冷却过滤装置、

7.安全防护:机床安全防护通用技术条件满足GB15760标准和JB5029-88技术要求并提供相应技术资料。为了改善防水性能,防止水雾的飞溅,磨床采用全封闭防护罩,并配有有机玻璃观察口。在原基础上进一步改进,有效的实现操作环境的改善。

8.为了便于观察产品磨加工过程中的状况,防护罩内要安装防爆照明灯。

9.操作按钮要求保留,磨头电机电流表、吸盘电流表、充退磁按钮、工作台移动按钮、磁力调整旋钮、运行按钮、工作台旋转点动按钮。机床操作按钮站采用不锈钢板制作。

10.买方可自备除尘器,保证防护罩内有一定负压,防止灰尘外溢。

11.机床电气柜设计具有防尘、防水、散热性好等特点。可以保证电气元件的寿命。

12.机床电气控制系统中,具有负载电流检测功能,可以通过触摸屏对机床运行程序的停机电流、暂停电流设定。当机床在自动运行时可以通过负载电流的检测保护磨头升降丝杠的负载不会过大。机床可以在初始自动运行时实现自动对刀。通过检测负载电流与空载电流的变化,实现加工程序的快速进给与加工自动进给的切换。达到自动对刀加工的目的,提高设备的自动化及加工效率。


机床应用动力:


1.三相交流电:380V(±10%)50HZ

2.机床照明电压:AC36V

3.供水:采用0.2MPa水压


三、主要技术规格及参数


序号项 目 名 称单 位规 格 参 数备注

1磨削工件最大尺寸(直径×高)mmΦ780*300

2工作台最大回旋直径mmΦ780

3工作台转速r/min10-22

4工作台移动距离mm450

5工作台移动速度m/min3.7

6砂瓦mm150*80*25

7磨头主轴转速(变频调速)r/min960—1450

8磨头最小进给速度mm0.005

9进给交流伺服电机m/min2kw

10磨头电机功率KW25

11工作台移动电机功率KW0.75

12工作台旋转电机功率KW2.2

13冷却电机功率KW0.25

14机床总功率KW32

15机床净重(主机)T6主机

16机床外形尺寸(长*宽*高)mm2435*1230*2230
