多功能拉扭试验机
多功能拉扭试验机为材料力学性能测量的试验设备，可进行非金属、生物材料、
复合材料等的拉伸、扭转、压缩、弯曲、顶破、戳穿、疲劳等项目的检测。主要应用于材料的动静态力学性能试验，包括材料和零部件的拉伸、扭转、低周和高周疲劳试验。
详情介绍
一、多功能拉扭试验机使用范围：
多功能拉扭试验机为材料力学性能测量的试验设备，可进行非金属、生物材料、复合材料等的拉伸、扭转、压缩、弯曲、顶破、戳穿、疲劳等项目的检测。主要应用于材料的动静态力学性能试验，包括材料和零部件的拉伸、扭转、低周和高周疲劳试验。通过配置相应的附件和试验软件可用于各种材料的裂纹扩展断裂力学以及其他各种力学试验。配置高低温箱可进行高低温力学试验。本仪使用新控制技术，整合拉力试验机和扭转试验机及疲劳试验机三套控制系统合成一套系统。

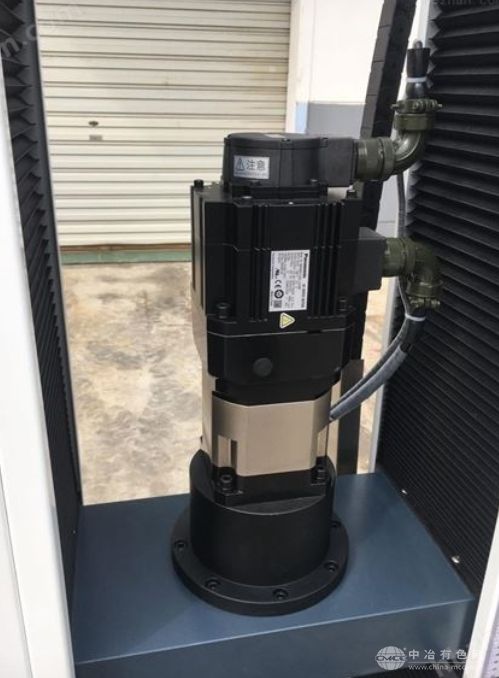

多功能拉扭试验机通过两套松下原装交流数字控制器控制伺服电机和疲劳控制系统配合同步带使一副ABB高精度滚珠丝杠以0.001mm/min—500mm/min移动试台，同时机器完成扭矩、扭转角度、疲劳、变形的多种控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关曲线图形。试验中可以实时轴向力学拉伸、轴向力学加压、扭力、正转、反转、旋转力学压缩、旋转力学拉伸。
二、多功能拉扭试验机主要技术参数：
1、规格型号：W1060E
2、最大试验负荷：100KN以内可任意换）；
3、最大扭力：±500N·m
4、最大动态试验力： ± 1000N ；
5、频率：最大可到10HZ
6 、作动器位移范围： ± 50mm ；示值精度：± 0.5%FS. ；
7、工作频率范围： 0.01-10Hz ；
8 、振幅范围： 0-15mm （频率 10Hz 时，最大振幅25mm （± 12.5mm ）） ;
9、测力精度等级：0.5级；
10、有效测力范围： 0.2%-100%
11、测力精度：示值的±0.5%以内；
12、试验力分辨率：最大试验力的±1/50000
13、试验速度调节范围：0.001-500mm/min
14、扭转速度控制范围: 0.1°-720°/min
15、转角控制范围：0°-±999°
16、速度精度：示值的±0.5%以内；
17、变形测量范围：0.2%—100%FS；
18、变形精度：示值的±0.5%以内；
19、变形分辨力：最大变形的1/250000（全程分辨率不变）；
20、位移精度：示值的±0.5%以内；
21、位移分辨力：0.5µm；
22、安全装置：电子限位保护；
23、超载保护：超过最大负荷10%自动保护；
24、数据采集频率：1000times/sec；
25、有效试验行程：300mm；
26、有效试验宽度：380mm；
27、电源电机：单相AC 220V±10%，100W；200W；
28、主机重量：400kg。
三、多功能拉扭试验机试验机配置：
1、100KN和500N·m主机各一台；
2、主机内含有：
（1）100KN和500N·M美国铨力高精度复合传感器一只（精度FS±0.02%）；
（2）松下电机及伺服系统两套；
（3）ABB高精度滚珠丝杠四副；
（4）QX2100控制及测量控制系统一套；
（5）中国台湾东园牌减速机一台；
（6）疲劳控制系统一套
3、夹具配置：（如有需要夹具尺寸可根据客户要求设计）
1.压缩夹具一套；2.拉伸夹具一套；3.弯曲夹具一套；
四、多功能拉扭试验机中文版闭环试验软件一套（测控系统可进行拉伸、疲劳、压缩、弯曲、顶破、扭转等试验，可根据客户产品要求按GB、ISO、ASTM、JIS、EN等标准编制，能自动求取最大试验力，断裂力，屈服力，抗拉强度，抗压强度，弯曲强度，弹性模量，伸长率，定伸长应力，最大扭矩、扭角、扭力等参数）；
5、PC接口及数据连接线一套；
6、配电脑一台；(实现微机控制)
7，电脑工控箱一台
8、配打印机一台（实现数据报告打印）
9、随机工具、使用说明书、安装手册等一套；
五、多功能拉扭试验机部分功能：
1、自动清零：计算机接到试验开始指令，测量系统便自动清零
2、自动返车：自动识别试验断裂后，活动横梁自动高速返回初始位置
3、自动存盘：试验数据和实验条件自动存盘，杜绝因突然断电忘记存盘引起的数据丢失
4、测试过程：试验过程及测量、显示、分析等均由微机完成
5、显示方式：数据和曲线随试验过程动态显示
6、结果再现：试验结果可任意存取，可对数据曲线再分析
7、曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力值和变形数据，对求取各种材料的试验数据方便实用。
8、结果对比：多个试验特性曲线可用不同颜色叠加、再现、放大、呈现一组试样的分析比较；
9、曲线选择：可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印；
10、批量试验：对参数相同的试验一次设定后可顺次完成一批试样的试验；
11、试验报告：（可根据客户需要）
12、限位保护：具有程控和机械两级保护；
13、过载保护：当负载超过额定的10%时自动停机；
紧急停机：设有急停开关，用于紧急状态切断整机电源；
自动诊断：系统具有自动诊断功能，定时对测量系统，驱动系统进行过压，过流、超温等到检查，出现异常情况即刻停机；
14、实现主机和微机独立操作；
