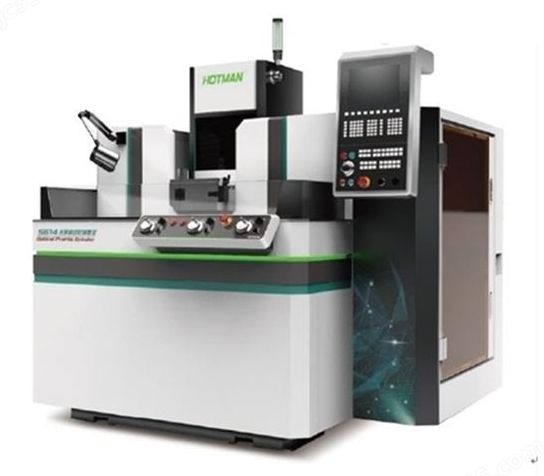

光学曲线轮廓磨床S614
产品型号:S614
品 牌:豪特曼/HOTMAN
厂商性质:生产商
所 在 地:东莞市
产品简介
产地：国产
加工材质：硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他
加工用途：外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他
界面语言：中文,英文,日语,德语,韩语,其他语言
类型：数控,高精度,高速,数显
数控系统：可选配
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
光学曲线轮廓磨床S614本体及构件采用米汉纳高级铸铁FC30一次铸成，经人工正常化热处理，再经过六个月以上自然时效处理，构件加工采用YASDA、MITSUI SEIKI、TOSHIBA 、ELB等设备一次装夹加工，精密尺寸可达微米级，确保设备基础构件高精度。
详情介绍
设备名称、型号、技术规格
设备名称：光学曲线轮廓磨床S614
设备型号：S614
技术规格：
编号项 目单位机型：S614
1磁台尺寸mm150*400
2工作台面尺寸mm230*600
3工作台移动尺寸(前后*左右)mm180*520
4左右移动(Y轴)大行程mm520
5大移动速度Mm/min30000
6直线电机NMAX.1600
7分辨率mm0.0001
8前后移动(X轴)大行程mm180
9大速度Mm/min12000
10伺服电机功率KW1.8
11分辨率mm0.0001
12上下移动(Z轴)大行程mm350
13大速度Mm/min12000
14伺服电机功率KW1.5
15分辨率mm0.0001
16砂轮尺寸(外径*厚度*内径)Deg(100-205)*(13-19)*31.75mm
17装机总功率KW10
18机械润滑定时自动
19外形尺寸(长*宽*高)mm1750*1800*2000
20设备重量KG3500
机床精度：
经过豪特曼光学曲线平面研磨，需达到如下标准精度要求：(不同材质工件选用不同砂轮)
No.磨削方式工件平面度粗糙度
1平面试样件100*300mm≤0.002mm≤Ra0.2
注：粗磨 (一般情况研磨量 0.03~0.06mm);精磨 (一般情况研磨量0.005~0.02mm)
光学曲线轮廓磨床S614设备描述：
1﹑本体
本体及构件采用米汉纳高级铸铁FC30一次铸成，经人工正常化热处理，再经过六个月以上自然时效处理，构件加工采用YASDA、MITSUI SEIKI、TOSHIBA 、ELB等设备一次装夹加工，精密尺寸可达微米级，确保设备基础构件高精度。
2﹑主轴系统
主轴采用前四后二轴承式结构，均在恒温无尘车间安装，搭配P4级超精密角接触滚珠轴承并作预压处理，轴承与轴芯组合后，主轴跳动控制在0.001mm以内，具有温升小、噪音低、振动小的特点。
3﹑传动系统
左右移动Y轴采用直线电机结构，大驱力可达1600N，配置进口高精密光栅尺，超高的定位精确度，小进给可达0.0001mm。X轴和Z轴采用C1级滚珠丝杆，静压润滑可降低摩擦与交互影响，并可增加刚性和定位精度。
4﹑修砂装置
采用两种不同的修砂刀，配合三轴联动进行修砂，可轻松实现砂轮的端面及外轮廓的成型修整。
三、设备配置：
1、标准附件
序号项 目品牌/型号产地数量
1数控系统莱纳克上海1套
2直线电机沙迪克日本1套
3光栅尺法格西班牙1套
4伺服电机安川日本2套
5电控装置富士日本1套
6滚珠丝杆THK日本2套
7直线导轨THK日本2套
8润滑油系统宝腾中国台湾1套
9砂轮电机东菱中国台湾1台
10工作灯ONN深圳1组
11修整座豪特曼东莞1套
12水泵九维中国台湾1套
