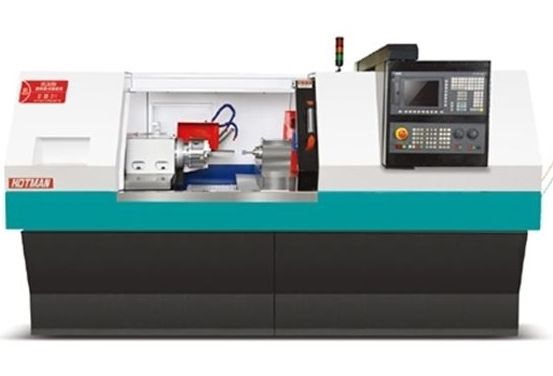

高精度数控多轴内圆磨床

高精度数控多轴内圆磨床

373
规格/型号:IG150
品牌:豪特曼
应用领域:材料制备
产地:广东 - 东莞
厂家/供应商:广东豪特曼机床股份有限公司
咨询电话::13911617397(请说明信息源自“中冶有色网”)
更新时间:2025-05-12
级别:待认证

高精度数控多轴内圆磨床说明介绍

高精度数控多轴内圆磨床

高精度数控多轴内圆磨床


产品型号:IG150

品 牌:豪特曼/HOTMAN

厂商性质:生产商

所 在 地:东莞市


产品简介


表面粗糙度Ra:0.2μm

布局形式:卧式

产地:国产

床头最大回转角:15度

工件旋径罩内:320mm,罩外:520mm

工件转速:0-3000r/mim

加工材质:硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他加工用途外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他


界面语言:中文

类型:数控,高精度,高速

磨削孔径:150mm

磨削类型:湿式

砂轮(外径×宽×内径:25*15*6mm

砂轮转速:20000/40000r/mim

售后保修期:12个月

数控系统:西门子/SIEMENS,发那科/FANUC

外形尺寸(长×宽×高):2500*2100*1600mm

销售区域:全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

重量:3500kg

自动化程度:自动

最大磨削深度:200mm


详情介绍


高精度数控多轴内圆磨床采用西门子828D数控系统,配合西门子伺服电机,兼容性好,操作方便,二次开发操作软件具有针对性强,全中文界面的特点,让传统师傅容易上手。并根据工件的孔径大小选择10000、20000、30000、40000、50000转的主轴配置,机械主轴全部来自中国台湾*主轴,刚性好,精度高。很好的保障了磨削效率和粗糙度。


高精度内圆磨床技术参数


机型单位IG150

1研磨内径之范围mmΦ5~150定制可到200

2研磨孔长深度mm200

3床面上旋径mm520

4防水护盖内之旋径mm320

5工作台行程mm540

6工作头主轴回转速度r.p.m0-1000/60Hz

7主轴台滑板进给速度m/min20

8X轴进给速度m/min6

9X轴小移动单位mm0.001

10Z轴小移动单位mm0.001

11主轴台旋转调整角度Deg前2° 后15°

12进给方式伺服马达自动

13主轴转速RPM1/2/3/4/5万(或选配电主轴)

14砂轮马达KW2

15X轴伺服马达KW1.5

16Z轴伺服马达KW1.5

17设备尺寸(长*宽*高)mm3000*2100*1650

机器重量KG3500

高精度内圆磨已可以根据客户的需求,配置电主轴,提供更高的转速,磨削更小的工件内孔
