简易数控轧辊(外圆)磨床

简易数控轧辊(外圆)磨床

361
规格/型号:MJK84100/125
品牌:星火机床
应用领域:材料制备
产地:甘肃 - 天水
厂家/供应商:天水星火机床有限责任公司
咨询电话::0938-2782618(请说明信息源自“中冶有色网”)
更新时间:2025-05-12
级别:待认证

简易数控轧辊(外圆)磨床说明介绍

简易数控轧辊(外圆)磨床

简易数控轧辊(外圆)磨床


品牌 星火机床/SPARK

型号 MJK84100/125

厂商性质 生产商

所在地 天水市

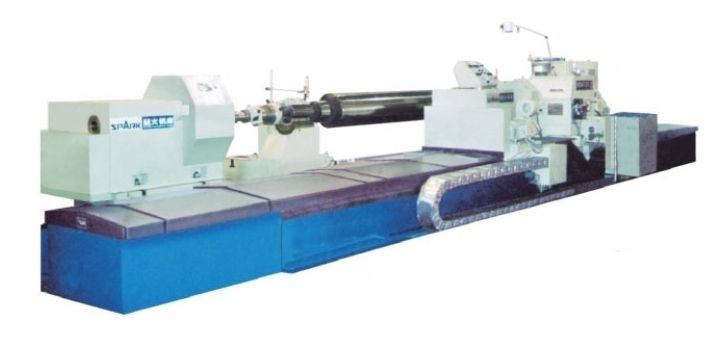

MJK84100/125简易数控轧辊(外圆)磨床机床总体布局采用分离式结构,可避免工件重量对砂轮架床身所引起的变形对加工精度的影响。


详细介绍


MJK84100/125 MJK系列简易数控轧辊(外圆)磨床,总体布局采用工件床身与拖板床身分离的结构,适用于磨削冶金工业中轧辊机上的工作辊和支承辊。造纸工业中纸机上的轧辊、橡胶工业中的各种压辊,印染工业中各种金属辊(材)和非金属压辊。


本机床可完成以下作业:


(1)磨削圆柱形、锥度;

(2)磨削中凸和中凹曲面的辊面。(简易数控轧辊磨床)


砂轮架是数控轧辊磨床的核心部件之一,它的回转精度及运动平稳性直接影响着工件表面的磨削质量。我公司的砂轮架博采众家之长,并引进和吸收了先进的制造技术,因此,我公司生产的数控轧辊磨床的砂轮架已达到先进水平。磨头主轴采用动静压主轴轴承,具有刚性大、精度高的特点,以确保被磨削工件的高精度和高质量。


MJK系列简易数控轧辊磨床,中高机构传动路线的起始端是驱动拖板纵向移动的伺服电机,末端为磕头结构,该传动路线为内联传动链,并带间隙调整机构。拖板纵向移动时,经齿条、挂轮箱传到砂轮架上的凸轮,凸轮转动带动砂轮架摆动,从而实现辊身中凸(中凹)磨削。中凸(中凹)量由挂轮和杠杆调整。


机床的主要特性


1、机床总体布局采用分离式结构,可避免工件重量对砂轮架床身所引起的变形对加工精度的影响。

2、床身进行了有限元法设计,筋板布局合理,材料选用HT300高牌号优质灰口铸铁。

3、头架采用高性能直流电机驱动,具有启动转矩大,低速性能好的特点。

4、尾架由上下两体组成,双层尾座便于调整水平方向的精度,尾架上设有工件顶持力电子显示仪表,便于观察工件顶持力,同时,根据工件重量,可选择适当的顶持力。

5、砂轮架是轧辊磨床的核心部件之一,它的回转精度及运动平稳性直接影响着工件表面的磨削质量。我公司的砂轮架博采众家之长,并引进和吸收了先进的制造技术,因此,我公司生产的轧辊磨床的砂轮架已达到先进水平。

6、大拖板导轨为“V-平"结构形式,并采用贴塑静压技术,大拖板的运动具有良好的低速运动特性,可有效地消除爬行,运动精度高,无磨损。

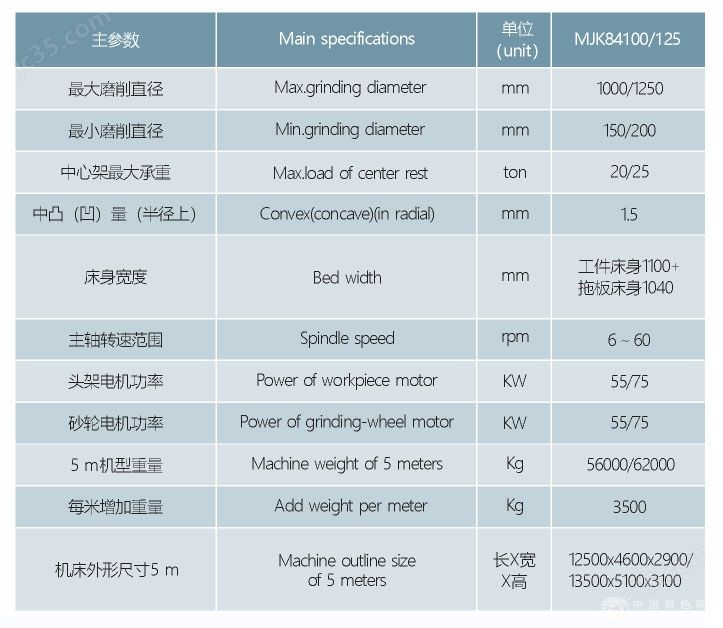

MJK84100/125简易数控轧辊(外圆)磨床技术参数:
