800GB4280金属带锯床 龙门式卧式双立柱锯床产品简介
安装形式：落地式
产地：国产
工作夹紧方式：可选配,液压,手动,手液结合,双向夹紧,其他
加工材质：硬金属,软金属,合金,钢类
结构剪刀式,单立柱,双立柱,滑车,滑台,其他
锯带规格(长×宽×厚)：8820*67*1.6mm
锯带线速27.45.69m/min
控制形式：人工
类型：卧式
切割缝宽度1.6mm
切削范围800*800*800mm
售后保修期：质保三年个月
外形尺寸(长×宽×高)：4130*2150*2500mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重量：4000kg
主电机功率：7.5kw
自动化程度：半自动

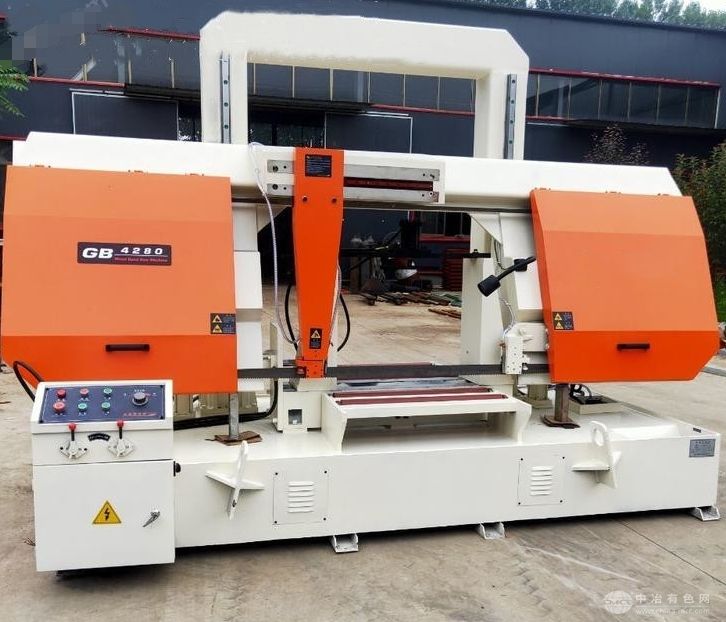

GB4280金属带锯床 龙门式卧式双立柱锯床
钢管铝件切割 液压加紧升降 行程导轨采用进口的线性导轨。主传动采用德国技术的螺旋伞齿轮减速机。锯梁升降由平衡式双油缸同时工作，由四根线性直线导轨定位。切削速度液压控制，无级调速。
GB4280金属带锯床 龙门式卧式双立柱锯床
主要特点：
1、行程导轨采用进口的线性导轨。主传动采用德国技术的螺旋伞齿轮减速机。锯梁升降由平衡式双油缸同时工作，由四根线性直线导轨定位。切削速度液压控制，无级调速。
2、锯床是由机械、电气、液压等部份组成，具有自动夹紧、自动进刀、切割完毕锯架自动上升(即退刀)的功能。
3、进给速度，在给定的范围内，可进行无级调整。
4、自动送料，有效地减轻工人的劳动强度。
5、采用的滚动直线导轨副，运动精度高、性好，保证锯架上升及下降工作时工件切割面的垂直度和精度。
6、切削采用进口、薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是大、中型企业的理想切割设备。
7、由双虎钳夹紧，通过油缸推动活动钳口，由导向杆定位，实现夹紧功能。
8、本机配有自动送料装置。
GB4290金属带锯床技术参数
削直径(max process Diameters)mm: 900x 900×900
锯条速度(Process speed) m/min : 无级变速
锯切速度(cutting speed)m/min： 无级调速
锯条尺寸(Saw Band Specification) mm: 1.6×67×9550
主机(Machine)kw: 11
液压(Hydraulic)kw: 7.5
切削(Cutting )kw: 0.12
液压液(Hydraulic Compound)L: 180
切削液(Cutting Compound)L: 100
机床尺寸(Machine Size)mm: 4600×2150×3000
GB4280金属带锯床 龙门式卧式双立柱锯床机械结构
锯床主要部件有底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气控制系统;润滑及冷却系统;
底座
底座为钢板焊接而成的箱形结构,床身、立柱固定其上，底座内腔有较大空间，前左侧为电气按钮控制箱，右侧为电气配电板箱，中间由钢板焊成的液压油箱，腔内装有液压泵站，液压管路，右侧为冷却切削液箱及水泵
床身
床身为铸铁件，固定在底座上，立柱由一大小圆柱组成，大圆立柱作为锯架动的导轨，是用以支撑锯梁上下升降运动，并保证精确的导向，小圆柱起辅助作用，从而保证锯条的正常切削。中间为夹料虎钳和手动送料机构，虎钳前方连接有承接成品件的工作台，左侧的夹紧装置为夹紧丝杆穿过液压夹紧油缸杆内孔，转动手轮或按动按钮，使左钳口左右运动。2:适用场合:主要应用于机械，锻造，加工等的下料。
3:功能和特点:液压控制锯切速度，无极可调。油缸控制，进给平稳。根据客户需要可增加成束装置。根据需要有半自动和数控全自动可供选择。可供转角度斜切锯床。
4:主要技术参数:
带锯条线速度:25 35 45 60 80 m/min
液压电机:0.34-9KW
工作夹紧方式:液压虎钳
锯条张紧方式:手动，液压 可选
主传动结构:涡轮传动
外形尺寸:具体型号具体尺寸
5:工作原理:
机械，电及液压，具体看说明书
6:产品类型
有铰链式，单柱式，双柱式。龙门式及立式。
半自动 数控全自动
锯梁和传动机构由厚钢板切割成形焊接而成，具有较强的刚性，其右后侧固定有蜗轮箱，箱内的蜗轮与锯梁上面的主动轮固接，二者同步旋转，左侧为被动轮和锯条张紧位置。锯条的回转运动由主电机、皮带轮、蜗轮付经两级变速将驱动为传递到主动轮，再由主动轮、锯条驱动被动轮来实现的，锯条运转速度共三档。
