大型铣床X4020 龙门铣床 重型镗铣机床产品简介
产地：国产
工作台尺寸(长×宽)：1400*2000mmmm
机床大小：重型
加工材质：硬金属,软金属,合金,其他
加工用途：其他复杂型面
控制形式：数控
类型：定梁式
数控系统：可选配
销售区域：全国
主轴锥孔锥度：BT50
自动化程度：自动

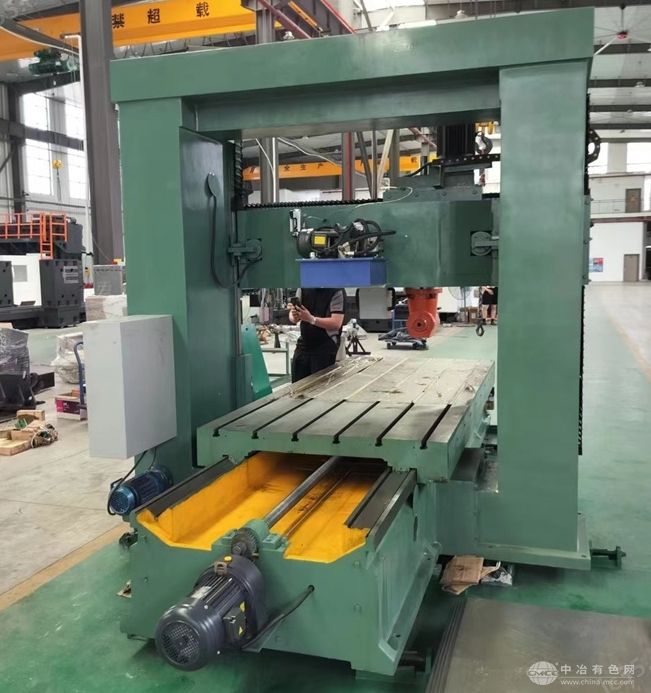

X4020 龙门铣床 重型镗铣机床
4020龙门铣床质量是具有门式框架结构和卧式长床身结构以及电器控制系统组成的铣床。
X4020 龙门铣床重型镗铣机床
主轴为三层结构、刚性好、切削性能稳定，转速范围宽;
主轴变速、进给采用液压预选，操作方便、省力、效率高;提高了自动化程度;
主要零件床身、立柱、主轴均采取了耐磨措施，提高使用寿命;
2 2 、导轨
X向、Y向、Z床身导轨采用矩形导轨，且整体淬火组合磨削，其表面硬度可达到45—50度，运动平稳、减振性好、定位精度高。
3 3 、润滑系统
该机床的润滑分为两种形式：即脂润滑 、自动稀油润滑。
脂润滑部位：
· 主轴组轴承
· X、Y、丝杠支撑轴承
自动 稀油润滑部位：
导轨润滑装置：本机床的导轨采用稀油润滑方式，润滑泵站设在机床后面。该润滑泵站还设有油位报警装置。润滑油选用精密机床液压导轨油。润滑泵站还具有定时润滑装置，即当接通控制系统电源时，各座标均发出润滑脉冲，以后通过调整 PLC每隔1 小时发生一次润滑脉冲，润滑间隔的时间可通过调整 PLC而改变。
4 4 、机床的主要技术参数：
类目 单位 XD5030 型参数
产品类型 数控龙门铣床
控制形式 伺服驱动
布局形式 立式
道轨伸缩防护罩厂家 天津
动力头厂家 秦机
床身 mm 6500
工作台(长 x 宽) mm 5000x2600
工作台行程 mm 5000
铣削头垂直行程 mm 1000
铣削头水平行程 mm 300
北京凯恩帝系统 三轴联动 K3000M
设备私服电机及驱动厂家
采用凯恩帝数控厂家
原装配套
配备动力主电机 主轴伺服电机 7.5kw
异步主轴驱动器 凯恩帝 7.5kw
工作台进刀电机 N.m 30 带减速机
工作台进刀电机转速 mm/min 2000
铣削头升降电机 N.m 10 带抱闸
铣削头升降电机转速 mm/min 2000
铣削头水平行程电机 N.m 10 带减速机
铣削头水平行程电机转速 mm/min 2000
动力头型号 BT/50,7:24
最高转速 mm/min 106-804
主轴前端精度 0.003
主轴锥孔精度 7:24
T 槽数目 6
滚珠丝杠厂家 上银
床身滚珠丝杠 6310
横梁滚珠丝杠 5010
托板滚珠丝杠 3210
5、电气系统
1.电气控制采用独立控制柜，其内部将机床数控系统，伺服驱动系统，断路器，继电器等电器元器件集中布置。
2.数控系统采用凯恩帝三轴 K2000M 系统，三轴三联动控制X,Y,Z,三轴运动及 X,Y,Z,三轴联动。(参见数控系统《用户手册》)
3.安全保护功能
漏电保护、接地保护、紧急停止、限位停止、欠压保护、过热保护、过载保护。
6、机床的工作条件
本机床超额线电源为三相四线制 3—380V 50HZ;
电源电压允许波动值： ±5%
电源频率允许波动值： ±5%
机床必须用单独电缆进行安全接地，接地电阻要小于 4 欧姆。
使用机床厂房环境温度范围 10～35℃，相对湿度 40～75%，大气压强 86～106Kpa，空气中粉尘浓度不得大于 10mg/m3，不得含酸、盐和腐蚀气体。机床安装在远离震源、热源和热流，其震动为 0.5G 以下(G 为重力加速度)车间里。
