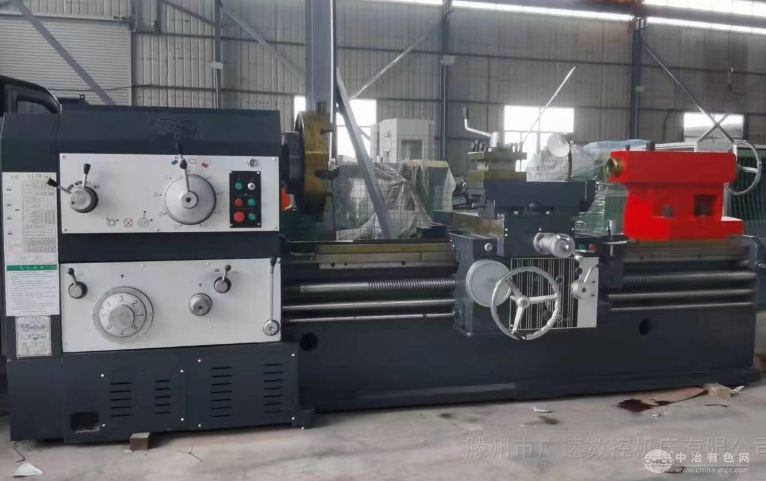

重型马鞍式车床

重型马鞍式车床

378
规格/型号:CW61150
品牌:广速机床
应用领域:材料制备
产地:山东 - 枣庄
厂家/供应商:滕州市广速数控机床有限公司
咨询电话::13181263880(请说明信息源自“中冶有色网”)
更新时间:2025-05-13
级别:待认证

重型马鞍式车床说明介绍

重型马鞍式车床


卧式车床大型重型卧式马鞍式 CW61150普通车床


型号:卧式车床

品牌:广速机床

厂商性质:生产商

所在地:枣庄市


产品简介


布局形式:卧式

产地:国产

床身最大回转直径750mm

工件最大加工长度1500-18000mm

公制螺纹范围1-120mm

机床大小:大型

加工材质:铸铁,钢锻件,碳钢件,合金钢,木材,橡胶,塑料,UHWM,石材,陶瓷,石墨,亚克力,玻璃纤维,皮革,石棉,软金属,硬金属,其他金属材料

加工用途:车外圆,车内圆,车端面,车内螺纹,车外螺纹,切槽,车小锥面,车长锥面,滚花,攻丝,打中心孔,钻孔,扩孔,铰孔,镗锥孔,镗孔,切断,倒角,铣削平面,铣削曲面,铣沟槽,铣轮齿,铣螺纹,铣花键轴,雕刻,球面,台阶,其他


界面语言:中文,英文

控制形式:普通

售后保修期:36个月

销售区域:全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

英制螺纹范围28-1/4TPI

主电机功率18.5kw

自动化程度:半自动


设备参数:


项目名称单位CW61100

床身上最大回转直径mm1100

机床工件长度mm1500-18000

刀架上最大回转直径mm750

主轴通孔直径和轴头型式mmΦ105

主轴通孔前端锥体和顶度mmφ120 φ140 莫6号

主轴转速级数和范围r/min18种7.5-800

纵进给量级数和范围mm/r64种0.05-24.3

范围1:1mm/r0.1-1.52

范围16:1mm/r1.6-24.3

用交换齿轮微量进给范围mm/r0.05-0.76

横向进给量与纵进给量的比率1比2

床鞍快移速度mm/min4000

机床丝杠螺距mm12(公制)1/2"(英制)

公制螺纹种数、范围mm50种1-240(另有14种非标螺纹)

英制螺纹种数、范围26种14-1 t.p.i

模数螺纹种数、范围mm53种0.5-120

径节螺纹种数、范围24种28-1 DP

下刀架最大横向行程mm315

上刀架最大行程mm200

尾座套筒行程mm250

尾座套筒锥度莫氏6号

主电机功率kW11

快速电机功率kW1.1

冷却泵电机功率w90

床身宽度mm755

导轨硬度RC52


大型重型卧式马鞍式 CW61150普通车床


床身采用大宽度侧壁双筋板,内筋板采用箱形和斜筋组合机构,整体刚度比单壁门形筋结构提高三分之一。

床身导轨采用超频淬火,床鞍导轨采用粘接"TST"软带耐磨材料,运动轻便灵活,寿命长。

主轴正反转转换及刹车采用液压控制。

操纵集中,溜板设有快移机构,用单手柄形象化操纵。

润滑系统为箱外循环,提高了加工精度。
