zk5140czK5140数控立式钻床 钻孔攻丝重切削产品简介
产地：国产
动力类型：机械
工位：单工位
机床自重：1250kg
加工材质：硬金属,软金属,合金,钢结构,塑料,纤维,木材,亚克力,橡胶,玻璃,陶瓷,其他
加工用途：钻孔,扩孔,锪孔,铰孔,攻螺纹,刮平面,修刮端面,攻丝,其他
控制形式：数控
类型：方柱,圆柱,排式,转塔,坐标,滑座,其他
售后保修期：36个月
数控系统：可选配
外形尺寸(长×宽×高)：1090mm*905mm*2530mmmm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
自动化程度：半自动

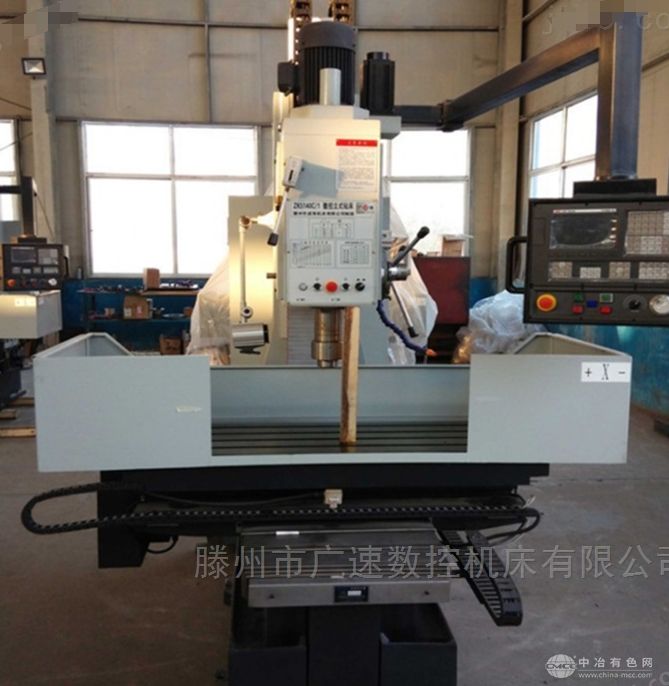

zK5140数控立式钻床 钻孔攻丝重切削
机床基础件采用特种铸铁,高刚度结构;导轨淬火磨削,与其相配的导轨贴塑,自动间歇润滑,进给平稳无爬行,精度保持性好; 机床具有强力切削,大流量冷却,宽排屑槽; 配置广州数控980M数控系统(选配西野)，关键部件采用美国GLOBAL STATUS 7107三坐标测量机检测,机床定位精度采用Renishaw双频激光干涉仪检测。
*本系列数控立钻可完成钻、扩、铰、锪、攻丝等工序，适用于中小型轴类、盘类等零件的批量加工。
*机床基础件采用树脂砂高强度铸铁，并经多次稳定处理，机床导轨面及工作台面均由数控磨床精密磨削而成，整体刚性高，精度保持性好
*本机采用加强型主轴结构，提高主轴的几何精度和径向刚度，使机床具有直接镗孔的能力(本条款仅适用于ZK5140B)
*Z轴由数控系统控制，轴进给可执行快进、工进、快退、延时等程序。Z轴由步进电机(或交流伺服电机)驱动，扭矩大，定位精度好，加工效率高。
*Z轴配步进电机(或交流伺服电机)，KND-1000M数控系统。
*Z轴自动回零功能。主轴过载保护功能、集中润滑和工作液循环冷却系统。
*数控系统编程简单，操作方便，实用可靠。根据客户要求安装，调试，培训。
*可根据用户需求，定做气动或液压装夹夹具。
*产品配置：采用KND1000M数控系统，X/Y/Z轴均为伺服驱动电机。
齿轮采用沈阳，丝杠采用中国台湾滚珠丝杠、主轴轴承采用哈尔滨轴承
主要技术参数
单位 ZK5140C/50C
zui大钻孔直径 mm 40
zui大进给抗力 N 16000
主轴zui大输出扭矩 NM 350
主轴孔锥度 Morse 4
主电机功率 KW 3
主轴变速范围 r/min 31.5-1400
进给范围 工进X轴 mm/min 0.6-3000
进给范围 工进Y轴 mm/min 0.3-2000
进给范围 工进Z轴 mm/min 6000(3000)
主轴箱行程 mm 450
工作台X轴行程 mm 700
工作台Y轴行程 mm 600
主轴Z轴行程 mm 250
主轴端面至工作台距离 mm 20-700
控制方式 三轴数控，X、Y轴联动
工作台尺寸 mm 850*550
重复定位精度(X、Y)mm 0.02(0.015)
外形尺寸 mm 2335x1500x2600
