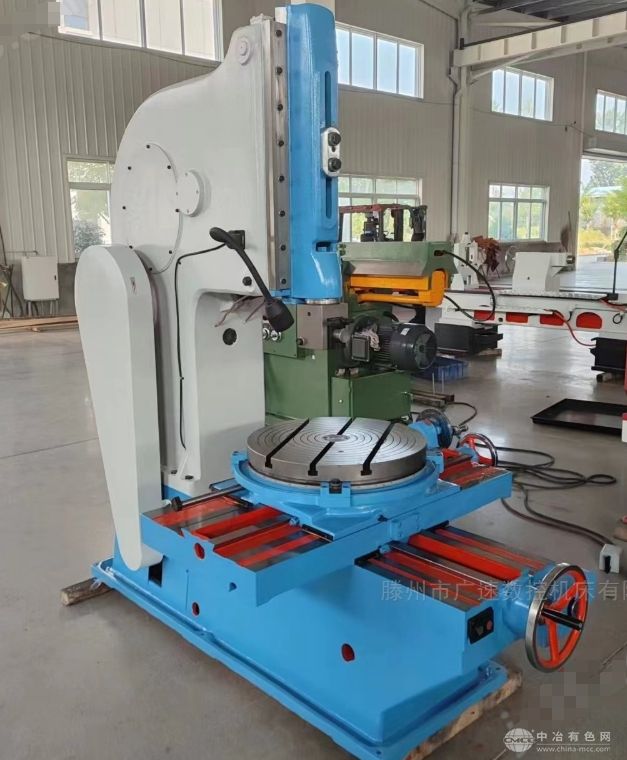

矩形花键齿插齿机床立式插床

矩形花键齿插齿机床立式插床

362
规格/型号:B5020
品牌:广速机床
应用领域:材料制备
产地:山东 - 枣庄
厂家/供应商:滕州市广速数控机床有限公司
咨询电话::13181263880(请说明信息源自“中冶有色网”)
更新时间:2025-05-13
级别:待认证

矩形花键齿插齿机床立式插床说明介绍

矩形花键齿插齿机床立式插床


220矩形花键齿插齿机床立式插床 B5020产品简介


产地:国产

加工材质:硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他

销售区域:全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

矩形花键齿插齿机床立式插床 B5020用以加工各种零件的平面、型面及键槽等,对单件或小批生产车间适合。

主转动的机构是变摇柄齿轮的回转运动为滑枕的往复运动,工作台可作纵向、横向和回转,自动与手动进给并可实现快速移动,工作台遇有故障时则自动停止进给。

矩形花键齿插齿机床立式插床 B5020

用于插削平面、成型面及键槽等,并能插倾斜度在10°范围内的模具等工作物,适用于单个或小批量生产的企业。插床的工作台具有三种不同方向的进给(纵向、横向和回转),故工作物经过一次装夹后,在本机床加工几个表面。


操作规程


一、 认真执行《金属切削机床通用操作规程》有关规定。


二、 认真执行下述有关插床通用规定:


1、 根据工件加工部位正确选用刀杆长度,调正插头行程,严防碰撞。

2、 装卸较重的夹具时,必须轻放轻拿,防止碰伤工作台面。

3、 工作台的纵向、横向、圆周自动进给,不准三项并用,只准单项进给。

4、 工作中不准快速对刀。


三、 认真执行下述有关插床特殊规定:


(一) 机械插床:

1、 空运转试车前或调正滑枕(插头)行程之后,应用手转动飞轮,检查滑枕往复运动是否良好,滑枕行程是否符合要求,确认正常后,方可开动机床试车或正式工作。

2、 滑枕在运行中,不准调正滑枕行程和速度。

3、 工作后,将插头提到头部,回转工作台移到导轨中间位置。


(二) 液压插床:


1、 滑枕在运行中,不准调正滑枕行程。

2、 工作后,将滑枕插头放到最下端。


安全规程


1.使用的扳手与螺母必须相符,用力要适当,防止滑倒撞伤。

2.装夹工件要选好基准面,压板、垫铁要平稳可靠,压紧力要适当,保证工件在切削中不松动。

3.直线运动(纵、横向)和圆周运动的工作台不允许三项同时进行。

4.禁止在运转中变换滑枕速度。滑枕行程和插的位置调好后必须锁紧。

5.工作时头部不许伸入滑枕冲程中观察加工情况。冲程不能超过机床规定。

6.变速、换刀具、紧螺丝必须停车。

7.工作完毕后各手柄放置在空位,工作台和机床以及机床周围要清理整洁。

8.使用天车,吊具必须牢固可靠,不准在吊物下操作或通行,要与吊车工密切配合。

9.在开车之前进行各部件检查和润滑,应穿好各防护用品,扎好袖口。

10.不准用嘴吹铁屑和用手清理铁屑。
