x5032X5032卧式升降台导轨淬火金属重切削产品简介
布局形式：立式,立卧两用,万能式,落地式
产地：国产
加工材质：硬金属,软金属,合金,塑料,橡胶加工用途T形槽,齿轮,切断,钻孔,镗孔
界面语言：中文
控制形式：仿形
数控系统：西门子/SIEMENS,广州数控/GSK,三菱/MITSUBISHI,发那科/FANUC,新代/SYNTEC,凯恩帝/KND
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

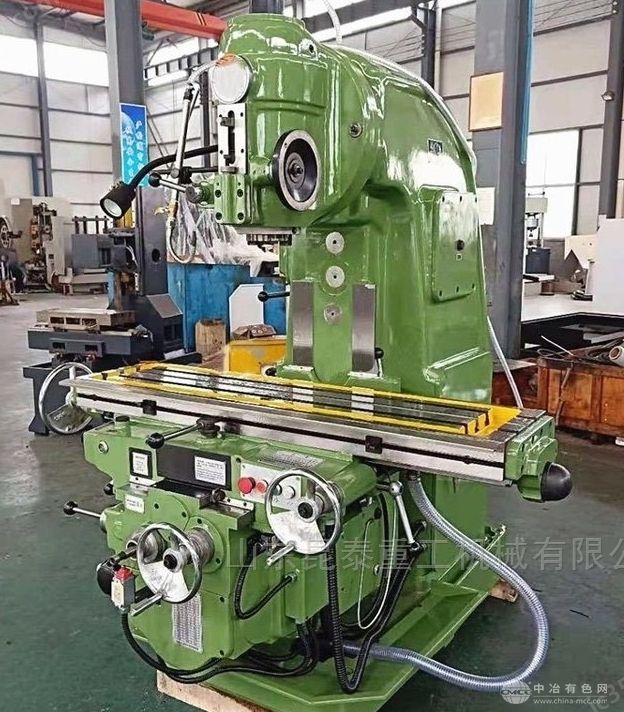

X5032卧式升降台导轨淬火金属重切削
1、 底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。
2、 机床主轴轴承为圆锥滚子轴承，主轴采用三支承结构，主轴的系统刚度好，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。
3、工作台水平回转角度 ±45°，拓展机床的加工范围。主传动部分和工作台进给部分均采用齿轮变速结构，调速范围广，变速方便，快捷。
4、工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求;快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。
5、 X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。
6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转;同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
7、机床设计符合人体工程学原理，操作方便;操作面板均使用形象化符号设计，简单直观。
【X5032详细技术参数】
技术参数SpecificationsUnitsX5032
工作台尺寸Table sizemm1320x320
工作台T型槽个数/宽度/间距T-type slot numbers/width/spacemm3-18-70
工作台最大承重Max.load of tablekg500
X向(工作台纵向)手动/机动Longitudinal travel (manual/auto)mm700/680
Y(滑座横向)手动/机动Transverse travel(manual/auto)mm255/240
Z(升降台垂向)手动/机动Vertical travel (manual/auto)mm370/350
切削进给速度Cutting feed speedmm/minX.:23.5-1180.Y:15-786.Z:8-394
快速移动速度Rapid feed speedmm/minX:2300.Y:1533.Z:770
主轴轴向移动距离Spindle travelmm70
主轴端面至工作台距离Distance between spindle nose and table surfacemm60-430
工作台最大回转角度Max.swivel angle of table±45°
主轴转速级数Spindle speed step级(steps)18
主轴转速范围Spindle speed rangerpm30-1500
主轴电机功率Spindle motor powerKW7.5
外形尺寸Overall dimensionsmm2294x1770x1960
整机重量N.W. /G W.Machine weight(N.W. /G W.)kg2900/3200
