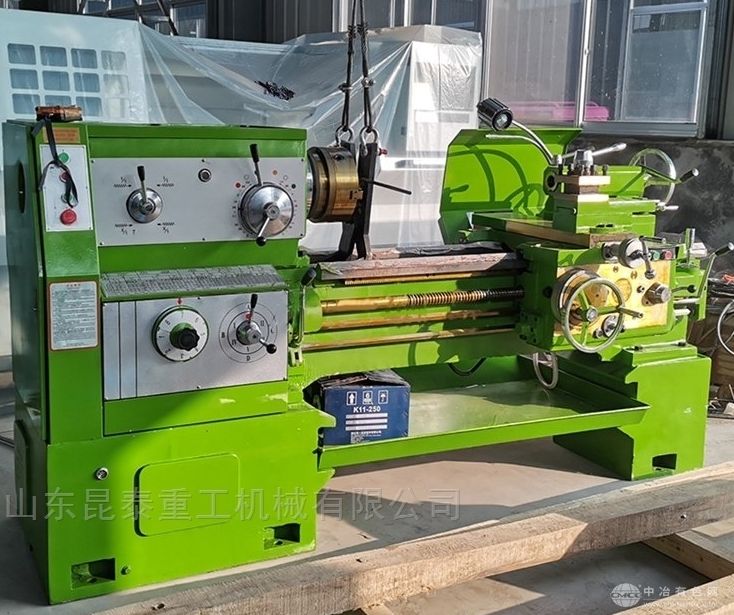

CA6150卧式马鞍车床
产品介绍CA6150卧式马鞍车床
CA系列产品，以“A"型号为基型，派生出几种变形产品。
加工材质：铸铁,钢锻件,软金属,石墨
床身宽于一般车床，具有较高的刚度，导轨面经中类淬火，经久耐磨。
机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高带切削。主轴孔径大，可选用附件齐全。
CA6150卧式马鞍车床基本参数
类型:普通车床货号:CA61500/3000
控制形式:人工型号:CA6150
主电机功率:7.5外形尺寸:2550x1140x1750
加工精度:高精度加工长度:4000
加工直径:500回转直径:300
◆机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机经过严格检测，有效的保证机床的精度及稳定性。
◆机床采用高强度铸铁，添加了铜及铬特殊材料，床身导轨宽度400mm，床身导轨淬火深度达到4mm，有效的提高了机床耐磨性及稳定性.
◆机床床头箱润滑采用摆线泵进行循环强制润滑，针对南方炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
◆机床主轴采用瓦房店轴承，主轴通孔φ52mm，机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
◆机床采用国内品牌丝杠，丝母采用优质青铜合金保证耐磨性和精度保持性。
◆机床采用四工位高强度刀架，刀柄尺寸：25x25mm。
技术参数Specifications
CA6150 CA6150B CA6150CCA6250 CA6250B CA6250C
床身工件直径Max. Swing over bed500mm
刀架上工件直径Max. Swing over
carriage300mm
马鞍槽工件直径Max. swing in gap--720mm
马鞍槽有效长度Effective gap length--210mm
工件长度Max. length of work piece750mm/1000mm/1500mm/2000mm/2200mm/3000mm/4000mm
床身宽度Width of bed400mm
刀杆截面Section of turning tool25x25mm
主轴
Spindle主轴转速范围Spindle speeds10-1400rpm/16-1400rpm(24steps)
主轴内孔Hole through spindle52mm(80mm)[105mm]
主轴孔锥度Spindle taper莫式NO.6(MT6)(Φ90 1：20)[Φ113 1：20]
进给
Feed进给数量Number of feeds64种(kinds)(for each)
公制螺纹Range of metric threads(kinds)(1-192mm)44种(44kinds)
英制螺纹Range of inch threads(kinds)(2-24tpi)21种(21kinds)
模数螺纹Range of module threads(kinds)0.25-48(模数39种)(Moduie39kinds)
径节螺纹Range of pitch threads(kinds)1-96DP(37种)(37kinds)
尾座
Tailstock尾座主轴行程Max. tail stock spindle travel150mm
尾座主轴直径Tail stock spindle diameter75mm
尾座主轴孔锥度Taper of tail stock spindle center hole莫氏NO.5(MT5)
主电机Main motor7.5KW(10HP)
包装尺寸
Packing dimensions (L*W*Hmm)Overall dimensions for750mm2550x1140x1750
Overall dimensions for1000mm2700x1140x1750
Overall dimensions for1500mm3200x1140x1750
Overall dimensions for2000mm3700x1140x1750
Overall dimensions for2200mm4030x1140x1750
Overall dimensions for3000mm4850x1140x1750
Overall dimensions for4000mm5800x1140x1750
