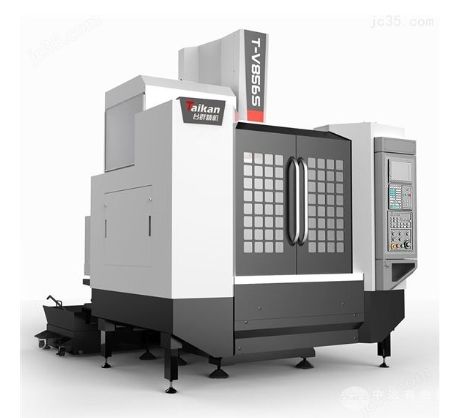

线轨型立式加工中心
产品型号:T-V856S
品 牌:台群精机/TaiKan
厂商性质:生产商
所 在 地:深圳市
产品简介
产地：国产
刀库容量：24把
定位精度X轴:0.008mm,Y轴:0.008mm,Z轴:0.008mm
工作台T型槽：5*18*100
工作台尺寸：900*500mm
工作台最大承重：450kg
加工材质：硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他
外形尺寸(长×宽×高)：2250*2610*2860mm
销售区域：全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外
重复定位精度X轴:0.003mm,Y轴:0.003mm,Z轴:0.003mm
重量4200kg
主轴电机功率15kw
主轴转速10000r/min
主轴锥孔BT40
最大行程X轴:800mm,Y轴:500mm,Z轴:600mm
T-V856S线轨型立式加工中心是一台中小型规格的机床，工件在一次装夹后可以自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工，机床适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工。
详情介绍T-V856S线轨型立式加工中心详细介绍：
产品特性
1、整机结构为定柱式，十字滑台结构。机身采用超大稳固底座，高刚性的大跨距人字形立柱，高速切削不震动不变形。
2、整机为全封闭防护，机床造型美观，操作、维修方便。
3、基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度。
4、三轴导轨采用滚柱线轨承载，高刚性，低摩擦，低噪音。
5、大直径C3级丝杆，带预拉结构，消除部分热延伸，丝杆轴承采用自润滑，延长轴承寿命。
6、刀库采用台群的24把刀臂式刀库，质量可靠，性能稳定。
7、主轴采用台群的高速主轴单元，配BT40-12000r/min直联头，主轴前端采用迷宫设计，并带气幕保护功能，防止切削液进入主轴轴承。
8、配置容积式及强制润滑油系统，保证全机床各运动部件润滑良好。
9、机床排屑标配两侧斜坡后冲水排屑，水箱后置设计，自动化，人性化，高效率。双层水箱过滤系统结构，为工件加工提供良好的切削液。
10、配备高性能三菱M80B数控系统，保证了机床控制的稳定性，也保证了用户要求的数控加工功能和辅助功能。
工作条件
(1)三相交流电源：380V±5%;50Hz±1Hz ，主电源线8mm²或更大，接地线8mm²或更大。
(2)环境温度：8～40Cº。
(3)相对湿度：≤80%。
(4)远离光源、振源和热源，远离高频发电动机、放电动机、电焊机等，避免电器干扰使机床NC系统发生故障。
应用领域
适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多品种中小批量加工。广泛应用在精密零件、3C产品、五金、汽配、医疗器械行业。
T-V856S线轨型立式加工中心产品参数
名 称单 位参 数备 注
加工范围工作台行程(X轴)mm800
滑鞍行程(Y轴)mm550
主轴箱行程(Z轴)mm600
主轴端面到工作台面距离mm125～725
工作台工作台尺寸mm1000*500
工作台承重Kg450
T型槽(槽数-槽宽*间距)mm5-18*100
主轴电机功率(额定/短时)kw7.5/11
转速范围r/min12000(直联)
主轴直径mmφ150
刀柄规格/BT40
拉钉规格/P40T-I(MAS403)
导轨X轴mm2-35滚柱
Y轴mm2-45滚柱
Z轴mm2-45滚柱
驱动丝杠X/Y/Zmm4016/4016/4016
电机功率X/Y/Zkw2.0/2.0/3.0
速度切削进给速度范围mm/min1-10000
X、Y、Z轴快移速度m/min48/48/48
机床精度定位精度(X/Y/Z)mm0.008GB/T18400.4
重复定位精度(X/Y/Z)mm0.005GB/T18400.4
刀库刀库容量把24
刀具重量kg7
刀具长度mm250
大直径(满刀/邻空刀)mmΦ75/Φ150
其它数控系统/三菱M80B
气源流量L/min≥280(ANR)
气压MPa0.5~0.8
电源总容量KVA25
冷却箱容积L400
机床外观尺寸(长*宽*高)mm2240*3100*2900对应X*Y*Z轴
主机重量(大约)Kg5200
