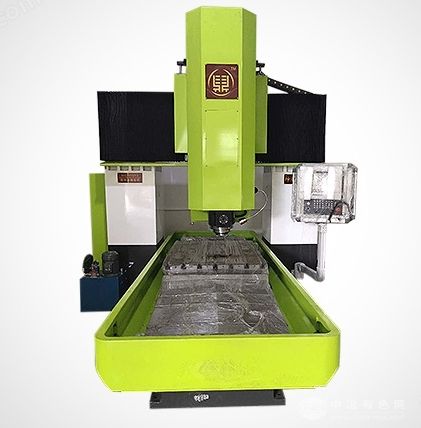

水冷板立式摩擦焊机
该设备是一台将铝材或铜材通过高速摩擦溶解再凝固的焊接设备。 主轴：自主研发。主轴锥度规格：BT50。工作台工作进给速度：0-2000、0-1500、0-1000无极变速。设备品类：立式二维搅拌摩擦焊机、龙门式二维搅拌摩擦焊机、卧式及特制搅拌摩擦焊机。
产品·介绍Product introduce
低成本高效率
不需要开坡口，焊接时不需要保护气体和填充材料
搅拌摩擦焊直接生产成本仅为熔焊1/6
焊缝一道成型，无需多层多道焊接
焊接速度可达6m/min
高质量焊缝
焊接残余应力小、收缩小、变形小
焊缝中无熔焊气孔缺陷
无焊接热裂纹
无焊缝余量
焊接铝合金时强度损失最少
绿色环保
无有害气体、电弧、飞溅
无废渣、废气排放
无恒温恒湿要求，节能环保
相比传统熔焊节省80%能耗
设备参数：
| 项目 | 单位 | MCH860 | MCH1270 | MCH1513 | MCH2216 | MCH3020 | MCH4025 | MCH5030 |
|
加工尺寸 (长x宽x高) |
mm |
800x600 x500 |
1200x 600x600 |
1500x 1300x600 |
2200x 1600x600 |
3000x 2000x800 |
4000x 2500x900 |
5000x 3000x900 |
|
工作台尺寸 (长x宽) |
mm | 1000x600 | 1200x700 | 1500x1000 | 2200x1200 | 3000x1600 | 4000x2000 | 5000x2500 |
|
平行精度 (1000x1000) |
mm | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ±0.03 | ±0.03 | ±0.03 |
|
工作台承重 (Max) |
kg | 1000 | 1500 | 3000 | 4500 | 10000 | 12000 | 12000 |
|
工作台T型槽 宽度/数量/间距 |
mm | 18/5/125 | 18/5/125 | 22/7/150 | 22/7/165 | 22/9/165 | 28/9/200 | 28/11/200 |
| 两柱间宽度 | mm | 立式 | 立式 | 1460 | 1660 | 2060 | 2560 | 3060 |
|
工作台工作 进给速度 |
mm/min | 0-2000无极变速 | 0-1500无极变速 | 0-1000无极变速 | ||||
|
工作台快速 移动速度 |
mm/min | 20000 | 15000 | 6000 | ||||
| 主轴 | 自主研发 | |||||||
| 主轴行程 | mm | 500 | 600 | 600 | 800 | 900 | 900 | 900 |
|
主轴锥度 规格 |
BT 50 | |||||||
| 数控系统 | 联合研发专用系统 | |||||||
|
主轴主 电机功率 |
kw | 18.5 | 18.5 | 22 | 22 | 22 | 22 | 22 |
|
工作台进给 电机功率 |
kw | 3 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
|
滑枕升降 电机功率 |
kw | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
|
床身润滑 电机功率 |
kw | 0.18 | 0.18 | 0.18 | 0.18 | 0.18 | 0.75 | 0.75 |
| 机床总重量 | T | 6.5 | 9 | 13.5 | 16 | 21 | 35 | 45 |
|
外形尺寸 (长x宽x高) |
mm |
2600x2700 x3100 |
3400x3300 x3500 |
5200x3300 x3600 |
6200x3500 x3800 |
7800x4000 x3900 |
10800x 4500x3900 |
13500x 5800x3900 |
