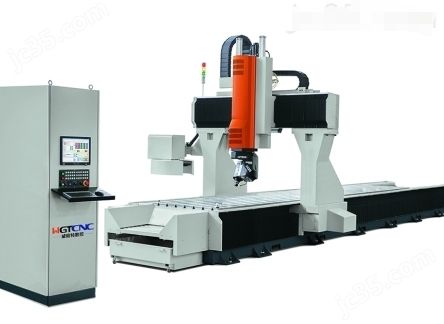

WGT6512五轴数控龙门加工中心设备特点：
采用具有五轴五联动功能的数控双摆头,可以完成5面体的铣、镗、钻、攻螺纹和锯切等工序内容的加工。
适用于对各类车辆、轨道交通、及各种工业铝材的三维空间五轴联动加工，可以完成各种铝型材上的孔、槽及轮廓形状等工艺内容。
采用进口高精度的双摆头,并配有大功率、高转速的电主轴,主轴头内锥孔为HSK63F接口,具备较高的单位时间内的金属切削量。
具有良好的用户操作界面,可以完成复杂的五轴联动加工,可以实现RTCP控制(五轴加工)功能。
工作台采用强度铸铁件,床身、横梁、溜板、滑枕等关键结构件均采用钢板焊接件,运用有限元分析进行了分析计算,保证质量刚度比和优良的静态及动态性能和热态性能,铸铁工作台面设有标准的T形槽,可以方便的定位安装各种工装夹具及工件。
设有电主轴的水循环冷却系统、进给传动的自动润滑系统及刀具的冷却喷雾系统,确保机床的可靠运转和精度稳定性。
配置12工位旋转刀具库,自动换刀。
可根据客户要求定制不同规格机型。
设备参数：
五轴数控龙门加工中心 BTJN6512
行程 STROKE
X/Y/Z轴移动范围6000/1520/600mm
主轴头端面至工作台面距离0~600mm
B轴摆动范围±185°
C轴旋转范围±320°
工作台 WORKTABLE
工作台面积 (长×宽)6500×1200mm
T型槽7×22H7
加工范围 PROCESSING RANGE
X 向：立/卧X：6500/6400mm
Y向：立/卧Y：1200mm
Z 向：立/卧Z：450/600mm
进给 FEEDING
X/Y/Z轴移动速度50m/30m/20m/min
X/Y/Z轴进给电机扭矩18.6×2/11.5/11.5N.m
B/C轴旋转速度166.7/191.7°/s
B/C轴zui大输出扭矩320/670N.m
主轴 SPINDLE
主轴锥孔/刀柄规格HSK63F NO.
主轴电机功率12kw
主轴zui大输出扭矩/转速12.3N.m
主轴转速18000 RPM
刀库 TOOLS
刀库容量12 把(可完成自动换刀)
其它OTHER
气源压力6~7(kgf/cm²)
用气量240L/min
电器总容量50k VA
机床净重16500kg
