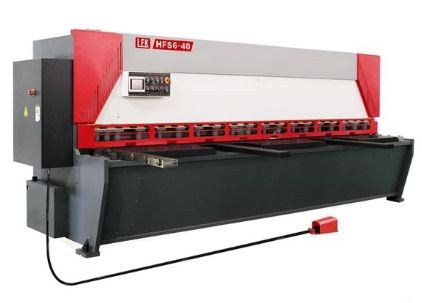

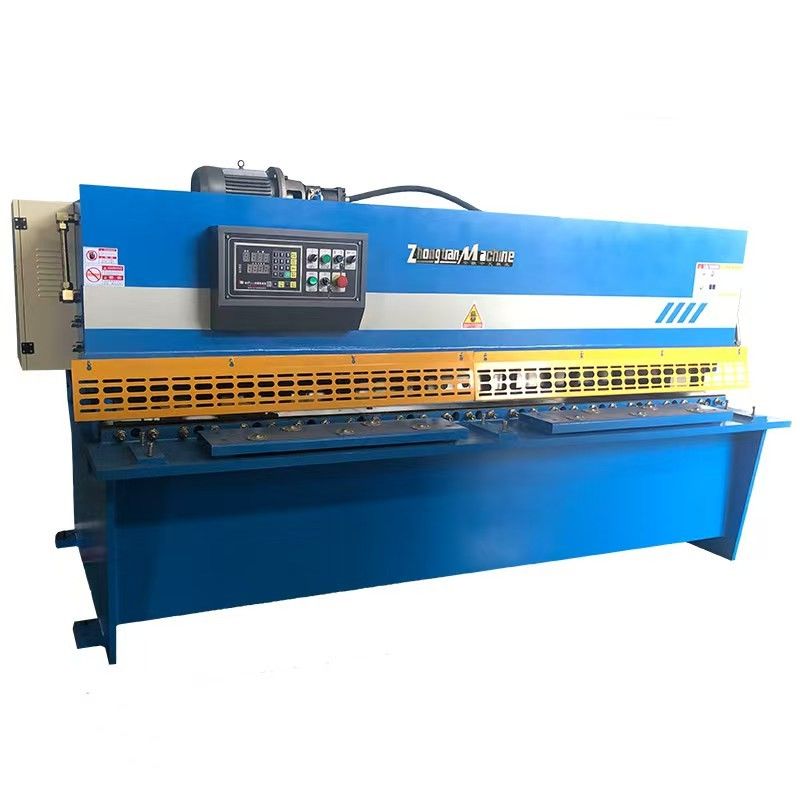

VARIA(VAC)数控剪板机机器的设计及结构：
▲机器的结构形式：闸式
▲采用有限元分析法来计算机架受力情况。
▲机架采用钢板整体焊接结构，刚性好、强度高，有很好的抗扭曲变形能力，并通过表面喷丸处理等工艺消除内应力，保证了机床整体精度的持久稳定。
▲采用大型数控落地镗铣床，用一次加工方法作精密加工，以确保加工精度。
▲数控刀口间隙调整机构：精简而有效的刀口间隙调整机构，通过数控 系统自动调整上下刀刃间隙，提高剪切质量。
▲剪切角度由系统自动调整。
▲剪切长度调整：数控系统自动设置。当剪到材料设置长度，刀架立即返程。
▲高精度后挡料装置：精密滚珠丝杆+直线导轨结构，高性能伺服电机驱动，保证定位精度;设计的同步传动机构，稳定可靠。后挡料具有自动抬起功能，可剪切超出挡料范围的工件。
▲灯光对线装置:
利用灯光与线影，方便手工划线剪切;
结构的压料缸：
外置弹簧结构的压料缸，其下端配有特殊材质垫片，
以避免在铝合金或其他敏感材料上留下印痕;
▲采用四个刃口均可 使用的矩形刀片，延长刀片的使用寿命。
▲工作台钢球传送结构：
滚动式钢球的使用，可减少摩擦阻力，保证工件表面不被划伤;
▲新颖实用的防护装置：
符合安全规范，保护操作者人身安全;
巧妙设计，可实现手工操作小料剪切;
液压控制系统：
采用液压系统控制刀架的运动。
采用国内品牌液压油泵。
蓄能器返程：
液压传动，平稳可靠，集成式液压系统设计，
有效减少液压油渗漏带来的问题。
数控系统
数控系统采用CybTouch 8数控系统
系统可控制后挡料X轴分辨率精度为0.01mm
自动调整刀片间隙。
剪切角度自动控制。
剪切行程自动控制。
后挡料自动校正。
后挡料自动折叠。
前送料或者后挡料控制。
无线通讯，连接个人电脑。
支持超过10种语言。
自动连续剪切
高对比度触摸屏，色彩鲜亮。
根据材料特性自动计算剪板所需各类数据。
页面简洁、图标清晰醒目。各类
信息显示一目了然。
直观友好易于操作的人机界面。
快速完成产品编辑。
轻松剪切页面快速完成剪板设定。
帮助功能与报警信息提示。
机器噪声测量标准：
A计权声压级LPA≤82dB(A)
A计权声功率级LWA≤94 dB(A)
机器执行的标准：
GB/T 14404-2011 《剪板机 精度》
JB/T1826-1991 《剪板机型式和基本参数》
JB/T 5197.2-2015 《剪板机 第2部分 技术条件》
