铝型材加工中心

铝型材加工中心

338
规格/型号:AL4000
品牌:易字机电
应用领域:材料制备
产地:广东 - 广州
厂家/供应商:广州易字机电设备有限公司
咨询电话::020-32016805(请说明信息源自“中冶有色网”)
更新时间:2025-05-21
级别:待认证

铝型材加工中心说明介绍

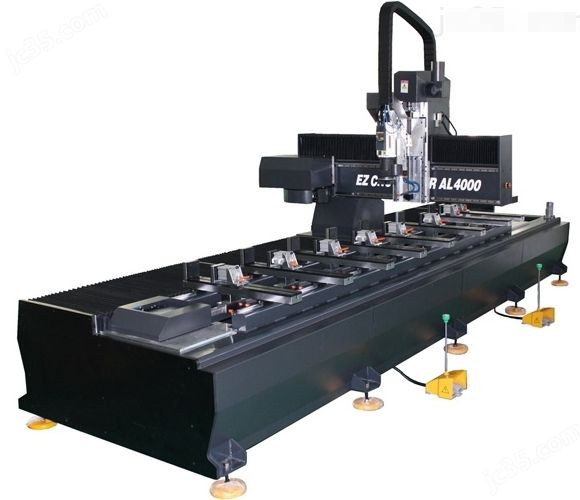

铝型材加工中心

易字AL系统型材加工中心专门为加工铝型材而设计,材用丝杆螺母驱动技术。一次夹装厚可以自动控制完成切割、钻孔、挖槽、倒角等工序加工。用于铝、等金属以及塑料木材的加工。


标准配置


1.主轴采用意大利HSD 9KW 24000rpm高速主轴

2.中国台湾进口8刀座盘式换刀系统

3.三轴全部采用进口丝杆导轨,XY轴采用螺母驱动技术,Z轴采用德国R+W直联

4.美国进口微量喷雾冷却系统

5.控制系统采用西班牙FAGOR发格8055高档控制系统,再二次开发,带硬盘、网络及串口DNC

6.日本进口全自动对刀仪

7.气动定位及夹紧系统

8驱动采用日本进口全数字化交流伺服驱动系统


控制系统


FAGOR 8055 PLUS控制系统

控制系统采用西班牙FAGOR公司生产的 8055 PLUS 分体式多语言版高档数控系统,高速CPU轻松实现高速雕铣加工的高速运算速度。


强大的功能介绍


1.多原点定位,快速设定零平面;

2.集成了PLC功能的工业用CNC控制系统;

3.国内国外良好的技术支持;

4.兼容各种 CAD/CAM 软件并具备完善的后处理程序;

5.3D刀路图形模拟;

6.远程诊断;

7.可选择加速模块用于高速加工;

8.支持ISO G代码,及高级编程语言;

9.所有轴支持直线,圆弧及螺旋线硬插补;

10.坐标旋转及图形缩放功能;

11.用户可以定义子程序及方便扩展各种功能;

12.刀具半径 (G41, G42),长度补偿(G43) 另外具备半径和长度的磨损补偿;

13.DNC 串口及网络通讯;

14.高分辨率的真彩工业LCD显示器;

15.在线错误诊断和PLC监视所有 I/O 口状态;

16.面板集成各轴移动,进给速度调整及主轴控制功能。


稳定性


对于大幅面的雕铣机来说,加工一张板材可能需要连续加工几个小时,甚至是好几天。一般的皮纹模具、陶瓷模具的加工都需要好几天的连续加工,这时机床的稳定性就显得特别重要,只有工业用控制系统才能经得起这样的考验。即使有些加工的时间很短,但是材料却很昂贵,比如进口的不锈钢板材、亚克力板材、人造大理石板材,每张的价格是几千元到几万元不等,机床不稳定将导致用户损失惨重!采用工业级高稳定性的FAGOR系统,您就可以。


操作非常容易

易字工程师在总结十年切割经验的基础上,在FAGOR系统上再开发,将切割雕刻行业的经验赋予了这个系统,使得这个系统使用起来极为方便。不仅如此,我们还可以按照用户的要求,开发出更多适合本行业实用的功能。


龙门轴同步功能

控制系统*的龙门轴同步功能,能精确的保证龙门轴的同步。用户可以使用简单的检测方法来测试,即测量任意长方形的对角线误差。


真彩液晶显示

11寸工业级的显示器,显示所有程序,功能和数据。图形在线模拟。各种状态实时显示。


故障自动停机

当机器出现故障时会自动停机,并报告故障信息。100%保证不扎刀、不乱走刀。


工具架

操作台附带的工具架为刀具、夹头及扳手提供了方便的储存空间。


规格参数


型号ModelAL4000

控制系统(Controller)Fagor 8055

X轴行程 (X Axis Stroke)4000mm

Y轴行程 (Y Axis Stroke)600mm

Z轴净高 (Z Axis Clearance)255mm

Z轴速度(Z Axis Stroke)400mm

主轴功率 Spindle Power9KW

主轴转速 Spindle speed24000rpm

刀柄 Tool HolderISO30

刀库 Auto Tool Changer8刀座盘式换刀系统 8 Holder Servo Disc ATC

X轴速度 Speed(X Axis)36m/,in

Y轴速度 Speed(Y Axis)25m/,in

Z轴速度 Speed(Z Axis)15m/min

重复定位精度 Repeating Position0.01min *注1

电压 Voltage3 Phase 380V/30A

气压 Air Pressure7bAR

整机重量 Weight(KG)4000

*注1:4000mm以上设备X轴采用斜齿条齿轮传动,X轴重复定位精度为0.05mm,Y轴及Z轴采用滚珠丝杆传动。
